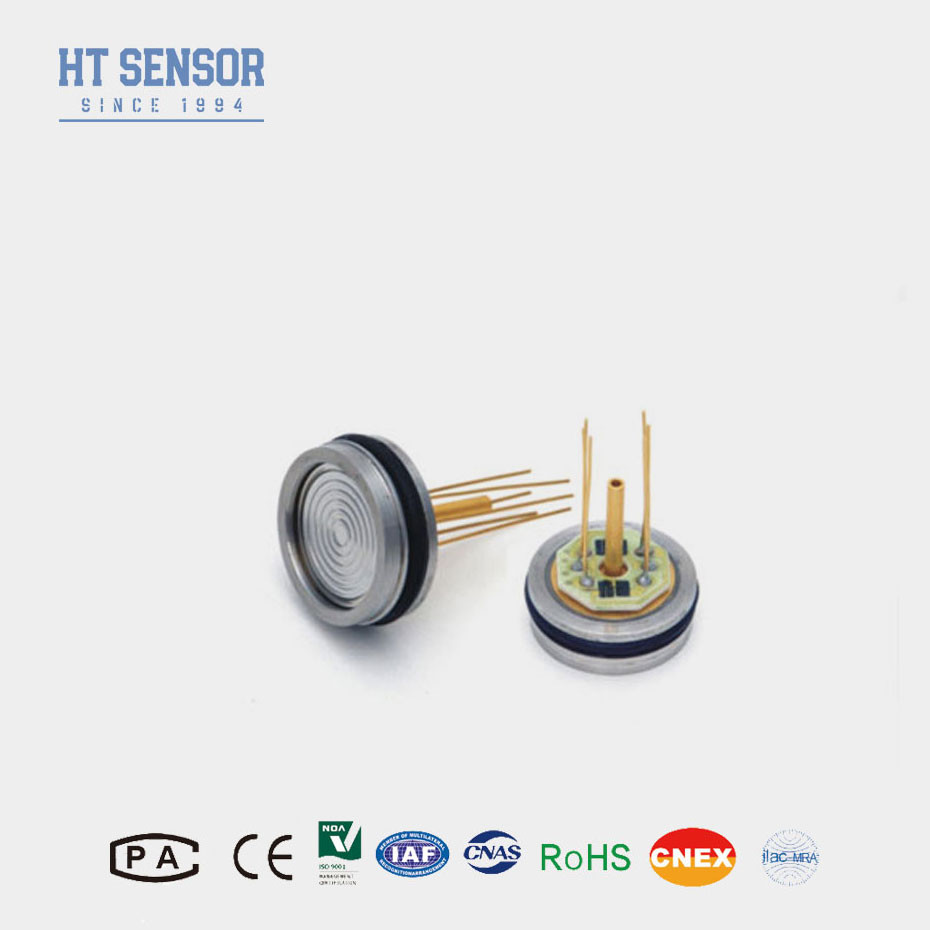

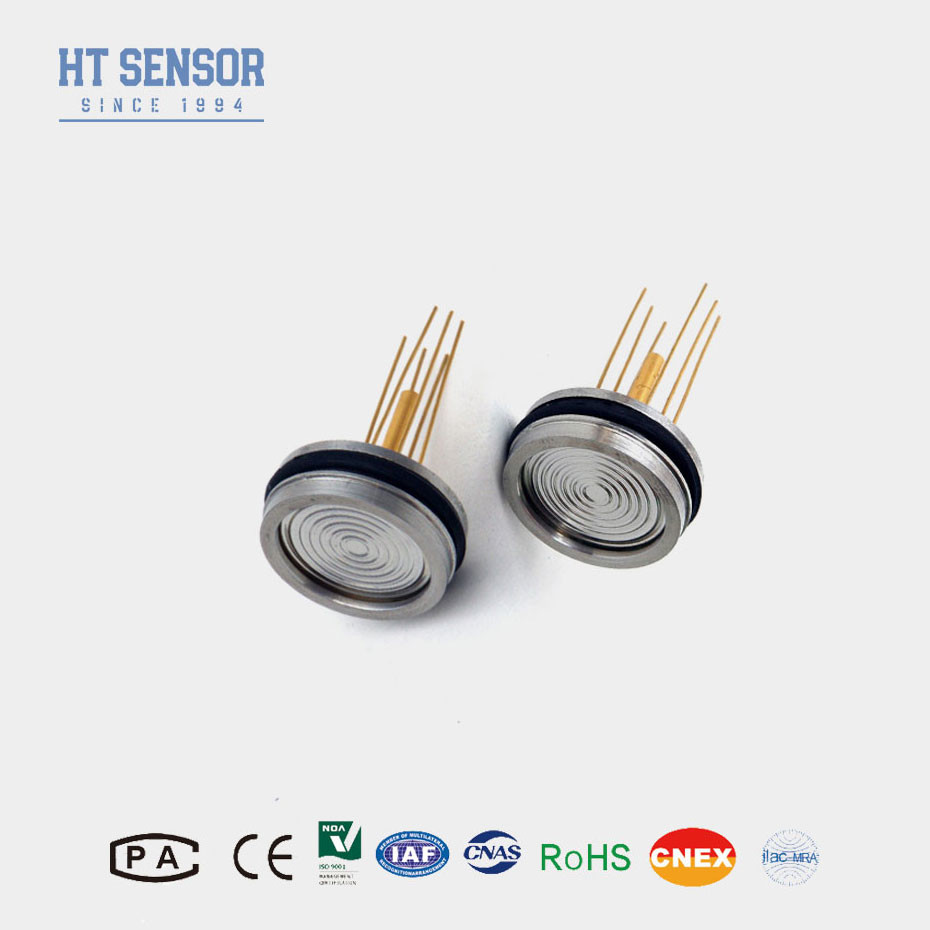

HT26 100mv جهاز استشعار ضغط سليكوني مع عنصر سليكوني مستقر للغاية
تفاصيل المنتج
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |

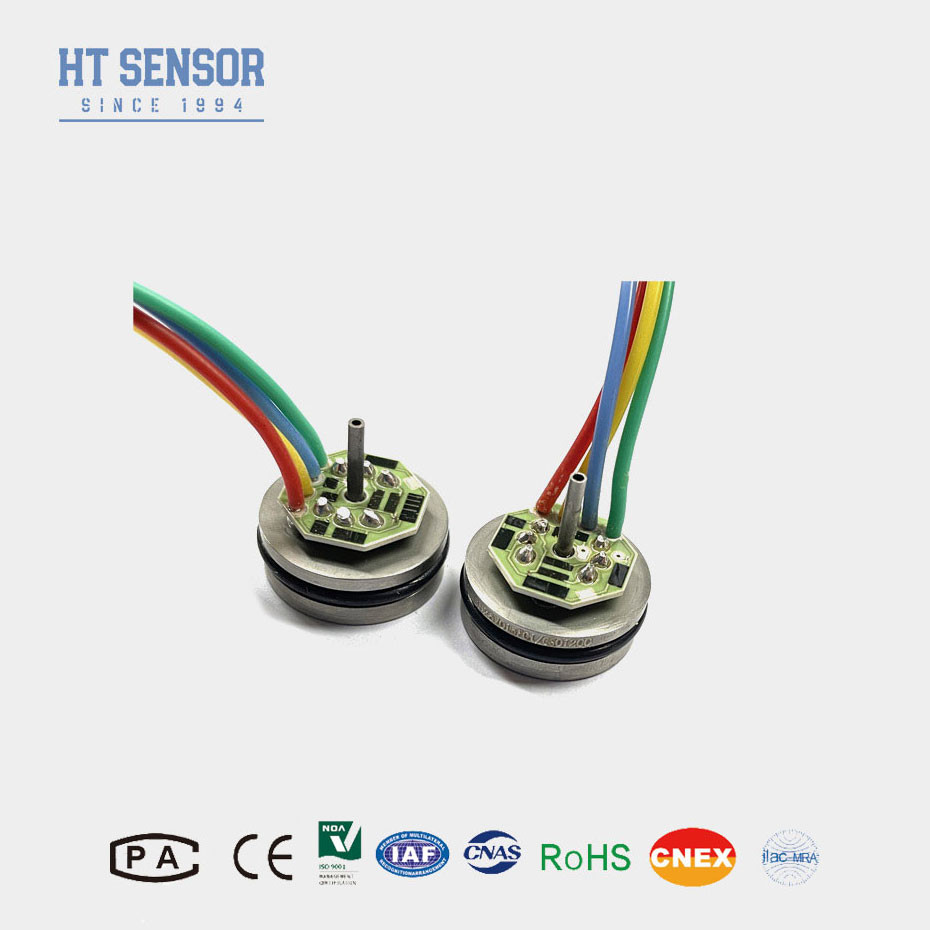

| الناتج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT26 | عالية: | 11.2 ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
جهاز استشعار ضغط سيليكوني مضاد للضغط 100 ميجا فولت,Diffused Silicon Element Piezoresistive Pressure Sensor |
||
وصف المنتج
HT26 مستشعر ضغط السيليكون المنتشر مستشعر الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جوهر جهاز استشعار الضغط القائم على الانسداد من السيليكون HT26 هو عنصر السيليكون المنتشر المستقر للغاية. إنه ملف صغير ، متوافق مع الوسائط ،جهاز استشعار ضغط من السيليكون المقاوم للضغط المعبأ في غطاء من الفولاذ المقاوم للصدأ 316Lيتم تقديم HT26 تعويض في حزمة قابلة لللحام أو مع مجموعة متنوعة من الأدوات الخيوط مثل 1/4 و 1/8NPT، 1/4BSP وكذلك الأدوات العملية المخصصة.
خصائص المنتجمستشعر ضغط السيليكون:
1.ملف صغير
2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفر
تصحيح
3- موثوقية متميزة، قابلية التكرار، والاستقرار
4ارتفاع 7 ملم، قابلة للتخصيص
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1.الأدوات الطبية
2.التحكم في العملية
3.قياسات المياه العذبة والنفايات
4.قياس الغاز في الفراغ الجزئي
5أنظمة مستوى الخزانات (RV & الصناعية)
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
ملاحظة:
1المعلم أعلاه في حالة: الإمداد: 1.5mA درجة الحرارة: 25°C
2يتم قياسها في الفراغ بالنسبة للمطلق (A) ، والبيئة بالنسبة للمقياس (G).
3أفضل خط مستقيم
4فوق نطاق درجة الحرارة المكافأة فيما يتعلق بـ 25 درجة مئوية
5مقاومة الحمل لتقليل أخطاء القياس بسبب الحمل الخارجي.
6 الحد الأقصى للضغط الذي يمكن تطبيقه على المحول دون كسر عنصر الاستشعار أو المحول.
الاتصال الكهربائي والتعويض
الـ FQA:
1س: ما هي خصائص جهاز استشعار الضغط الخاص بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز استشعار ضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم
4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
A: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 12 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
