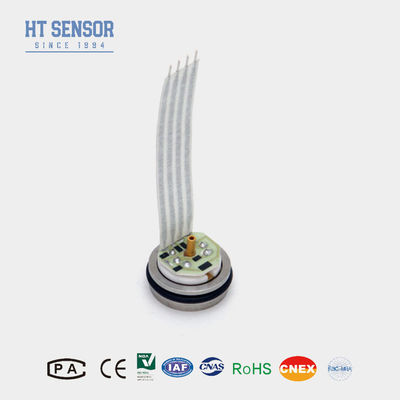

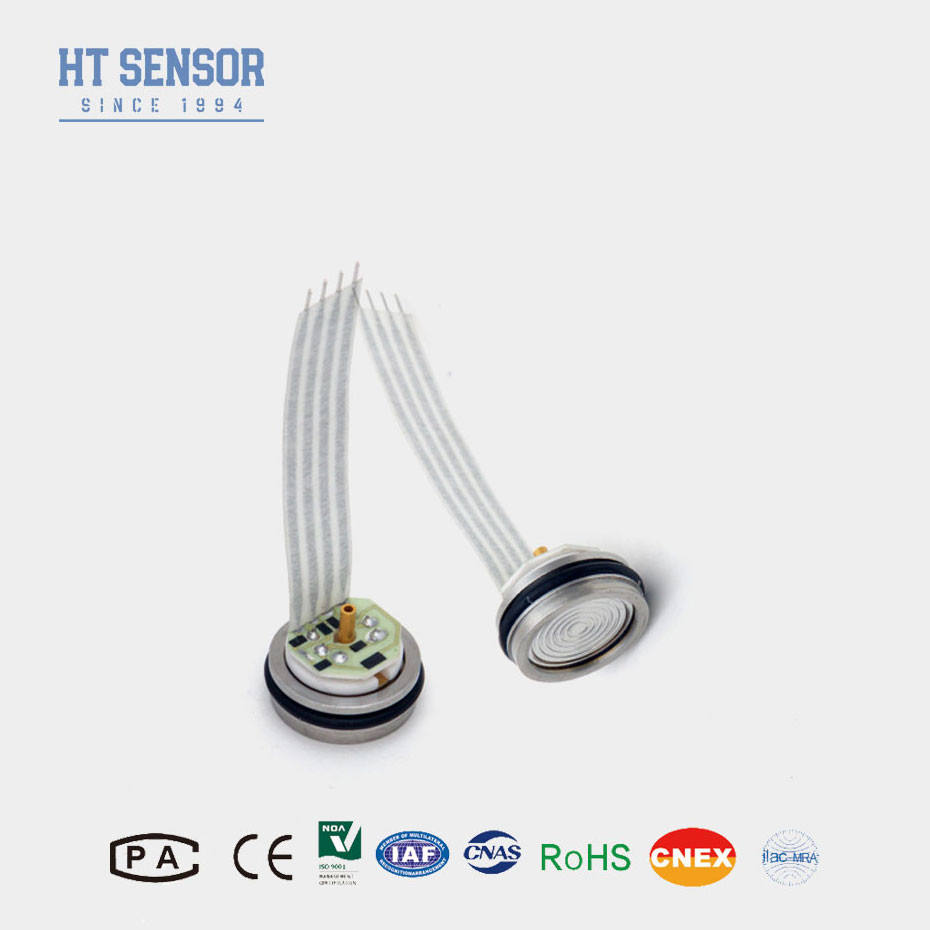

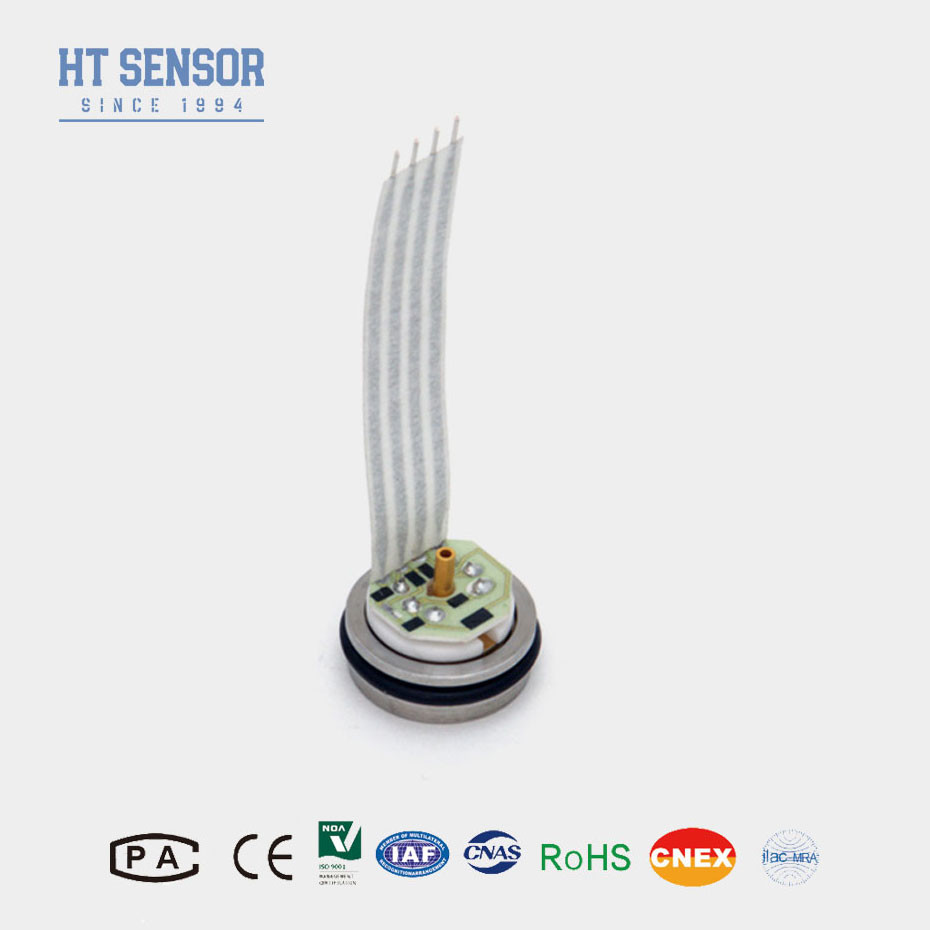

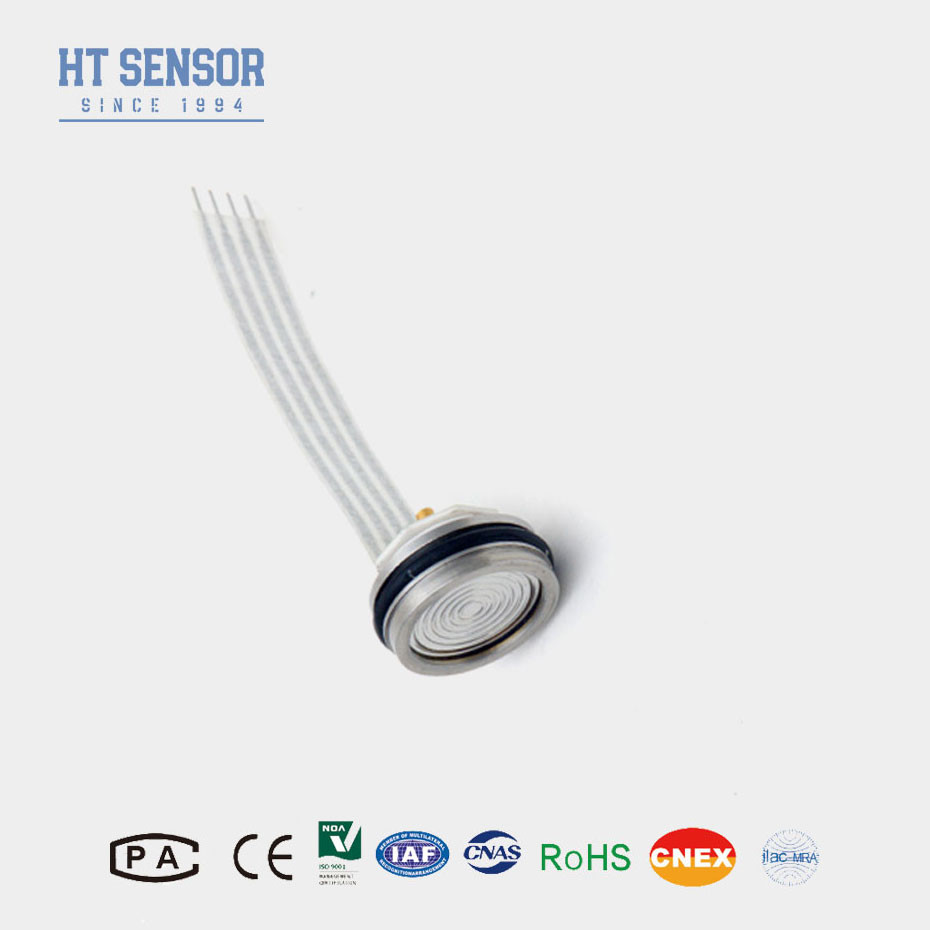

HT26 1.5mA 100mv جهاز استشعار الضغط السيليكوني المقاوم للضغط مع سلك السيليكون الأربعة الألوان القابل للاختيار
Product Details
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| الناتج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT26 | عالية: | 11.2 ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
1جهاز استشعار ضغط سيليكوني مضاد للضغط ذو قوة 0.5mA جهاز استشعار ضغط سيليكوني مضاد للضغط ذو قوة 100mV,100mv Silicon Piezoresistive Pressure Sensor |
||
Product Description
HT26 مستشعر ضغط السيليكون المنتشر مستشعر الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جوهر جهاز استشعار الضغط القائم على الانسداد من السيليكون HT26 هو عنصر السيليكون المنتشر المستقر للغاية. إنه ملف صغير ، متوافق مع الوسائط ،جهاز استشعار ضغط من السيليكون المقاوم للضغط المعبأ في غطاء من الفولاذ المقاوم للصدأ 316Lيتم تقديم HT26 تعويض في حزمة قابلة لللحام أو مع مجموعة متنوعة من الأدوات الخيوط مثل 1/4 و 1/8NPT، 1/4BSP وكذلك الأدوات العملية المخصصة.
خصائص المنتجمستشعر ضغط السيليكون:
1. ملف صغير
2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفر
تصحيح
3- موثوقية متميزة، قابلية التكرار، والاستقرار
4ارتفاع 7 ملم، قابلة للتخصيص
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1معالجة المياه والصرف الصحي: مراقبة المستويات في الخزانات والآبار والخزانات.
2المعالجة الكيميائية: قياس مستويات المواد الكيميائية المختلفة في خزانات التخزين
3الخزانات الصناعية: مناسبة لمراقبة مستوى الوقود والنفط وغيرها من السوائل.
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:إمدادات: 1.5mA درجة الحرارة: 25°C
الاتصال الكهربائي والتعويض
