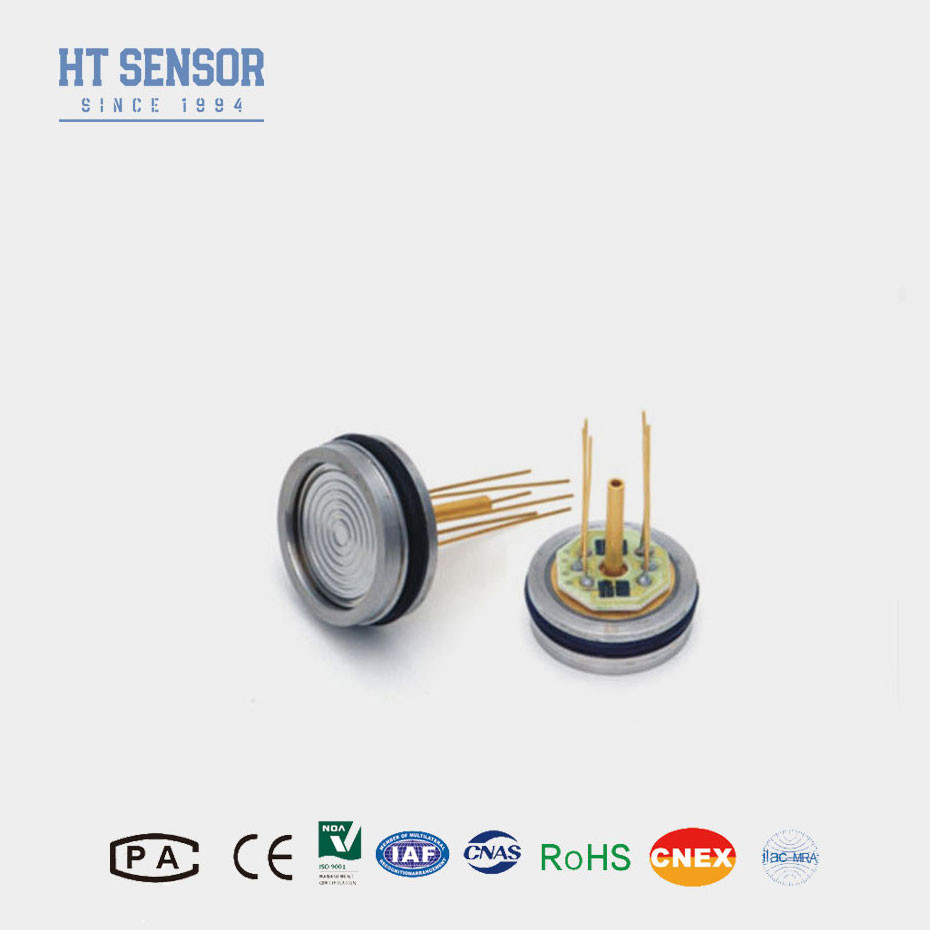

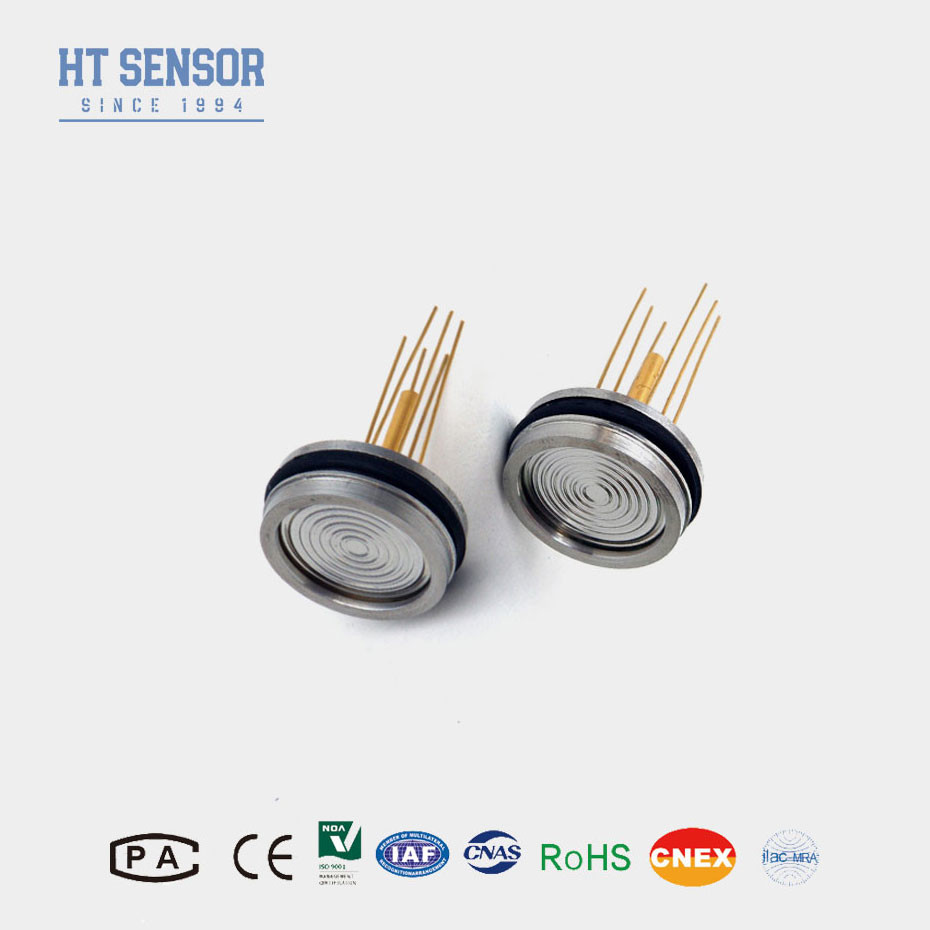

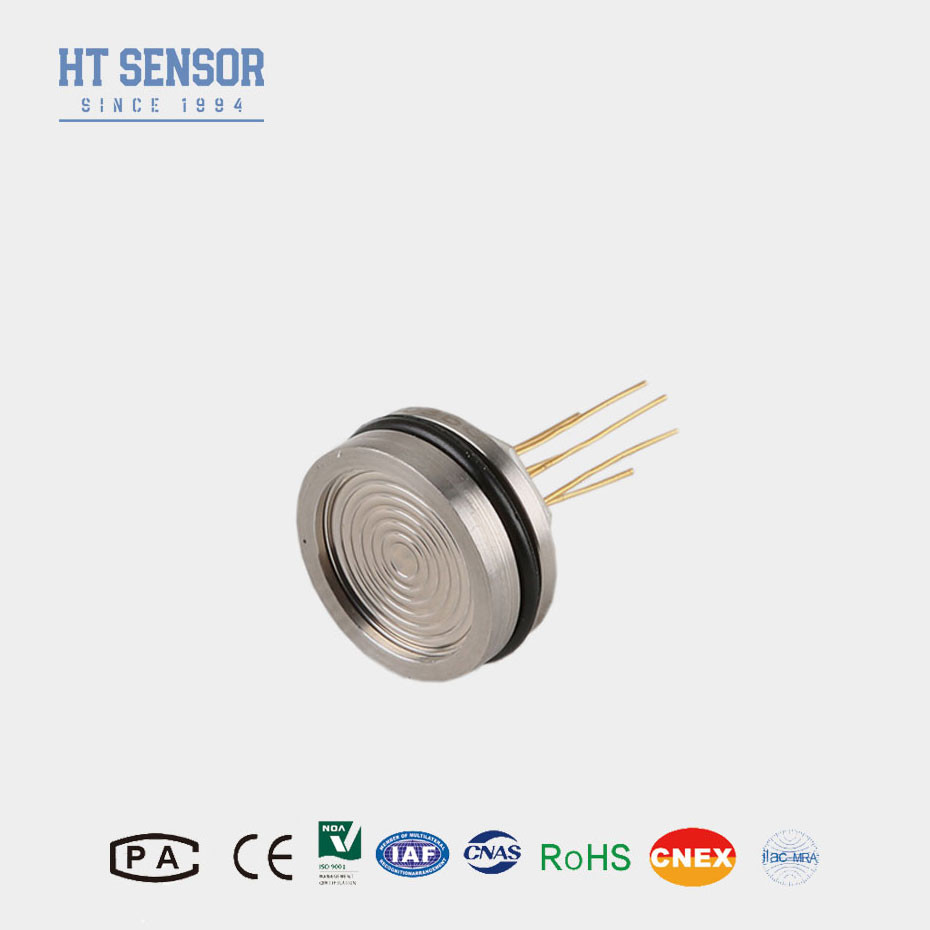

جهاز استشعار ضغط صلب للغاية HT26 مع عنصر السيليكون المنتشر
Product Details
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| الناتج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT26 | عالية: | 11.2 ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
جهاز استشعار الضغط من عناصر السيليكون المنتشرة,جهاز استشعار ضغط مستقر للغاية,HT26 جهاز استشعار الضغط المقاوم للصلب,Highly Stable Pressure Sensor,HT26 Silicon Piezoresistive Pressure Sensor |
||
Product Description
HT26 مستشعر ضغط السيليكون المنتشر مستشعر الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جوهر جهاز استشعار الضغط المقاوم للضغط من السيليكون HT26 هو عنصر السيليكون المنتشر المستقر للغاية.يتم نقل الضغط التفاضلي للوسط المقاس إلى الحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العزلي 316L وزيت السيليكون المغلقيستخدم تأثير المقاومة الصلبة للسيليكون المنتشر لقياس ضغط السوائل والغازات. جهاز استشعار الضغط HT26 مجهز بحلقة O لختم الضغط.مما يسهل تركيبهايتم تقديمها في حزمة قابلة لللحام أو مع مجموعة متنوعة من الأدوات المطوية مثل 1/4 و 1/8NPT، 1/4BSP وكذلك الأدوات العملية المخصصة
خصائص المنتجمستشعر ضغط السيليكون:
1يستخدم التكنولوجيا المتقدمة و غطاء من الفولاذ المقاوم للصدأ 316L ، جنبا إلى جنب مع مواد مثل التيتانيوم و Hastelloy للحجاب
2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفر
تصحيح
3- موثوقية متميزة، قابلية التكرار، والاستقرار
4ارتفاع 7 ملم، قابلة للتخصيص
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
1مناسبة لقياس ضغط الغازات والسوائل غير السامة مع التوافق مع الفولاذ المقاوم للصدأ 316L
2تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3تستخدم في الصناعات البحرية والطيران
4.مناسبة لأنظمة التحكم الهيدروليكية والهوائية
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:إمدادات: 1.5mA درجة الحرارة: 25°C
الاتصال الكهربائي والتعويض
الـ FQA:
1س: ما هي خصائص جهاز استشعار الضغط الخاص بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز استشعار ضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم
4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
A: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
