19 ملم 1.5mA مستشعر ضغط السيليكون المنتشر
تفاصيل المنتج
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| الناتج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT19 | عالية: | 12ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
مستشعر ضغط السيليكون المقاوم للضغط,1مستشعر ضغط السيليكون,جهاز استشعار ضغط السيليكون 19 ملم |
||
وصف المنتج

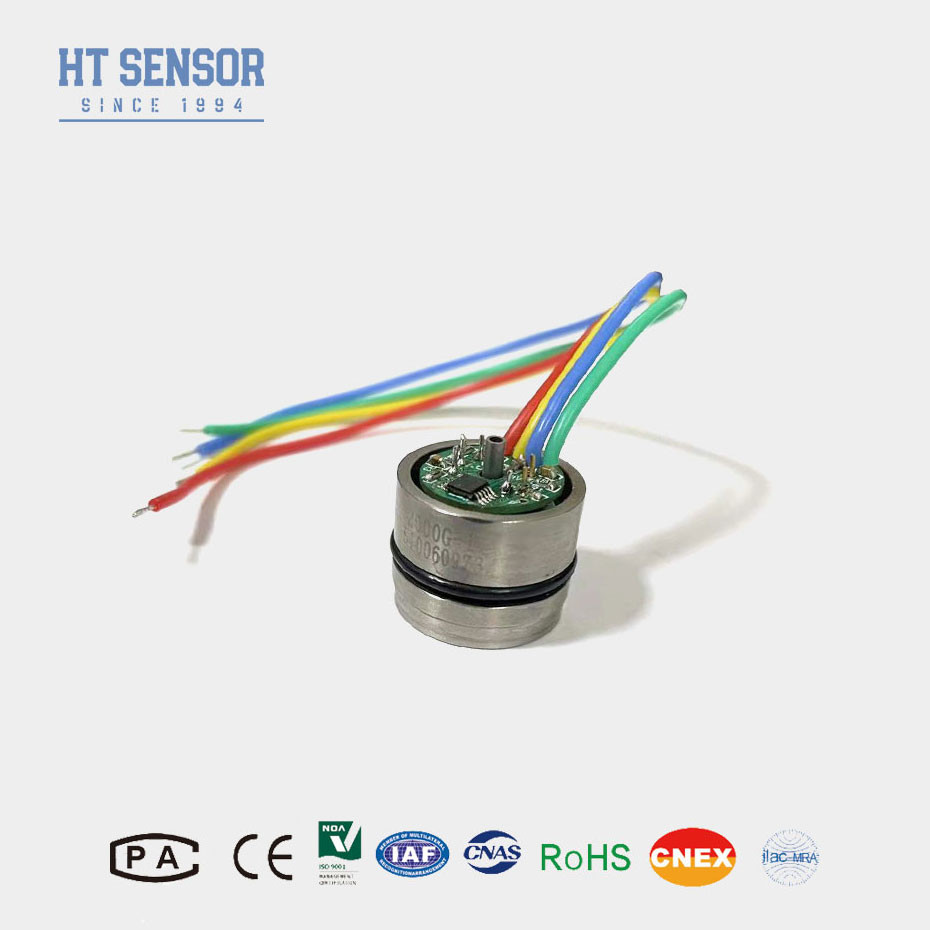

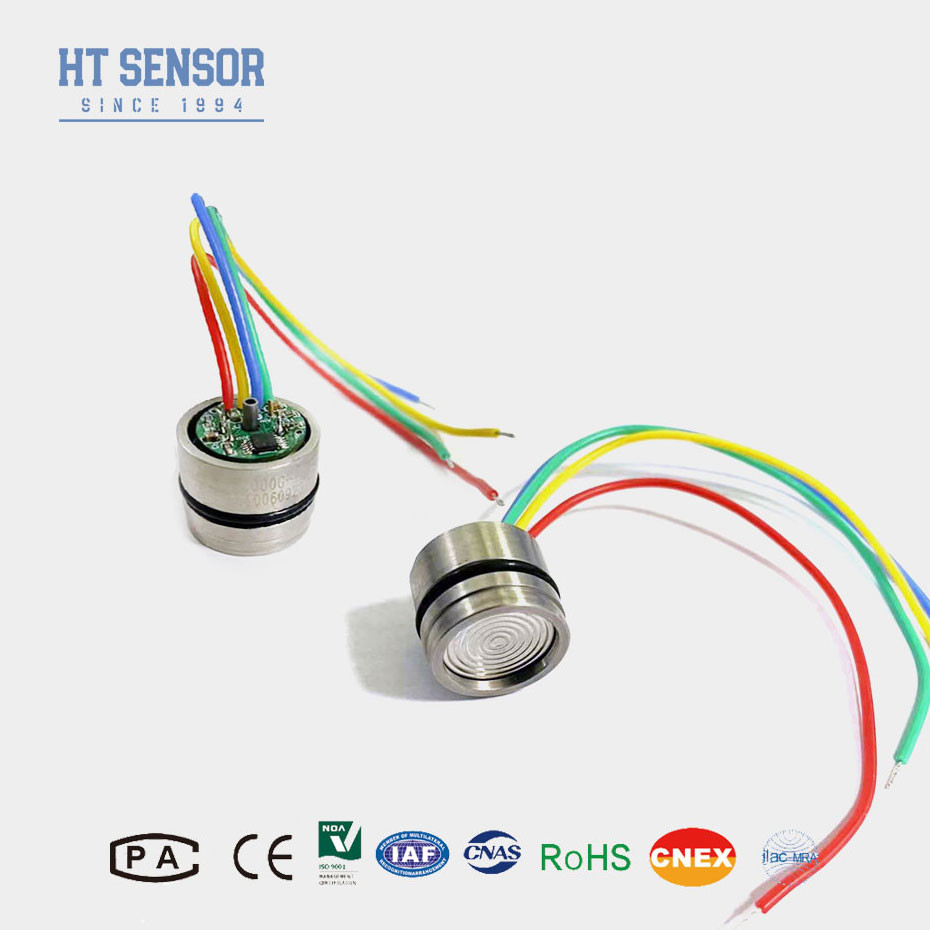

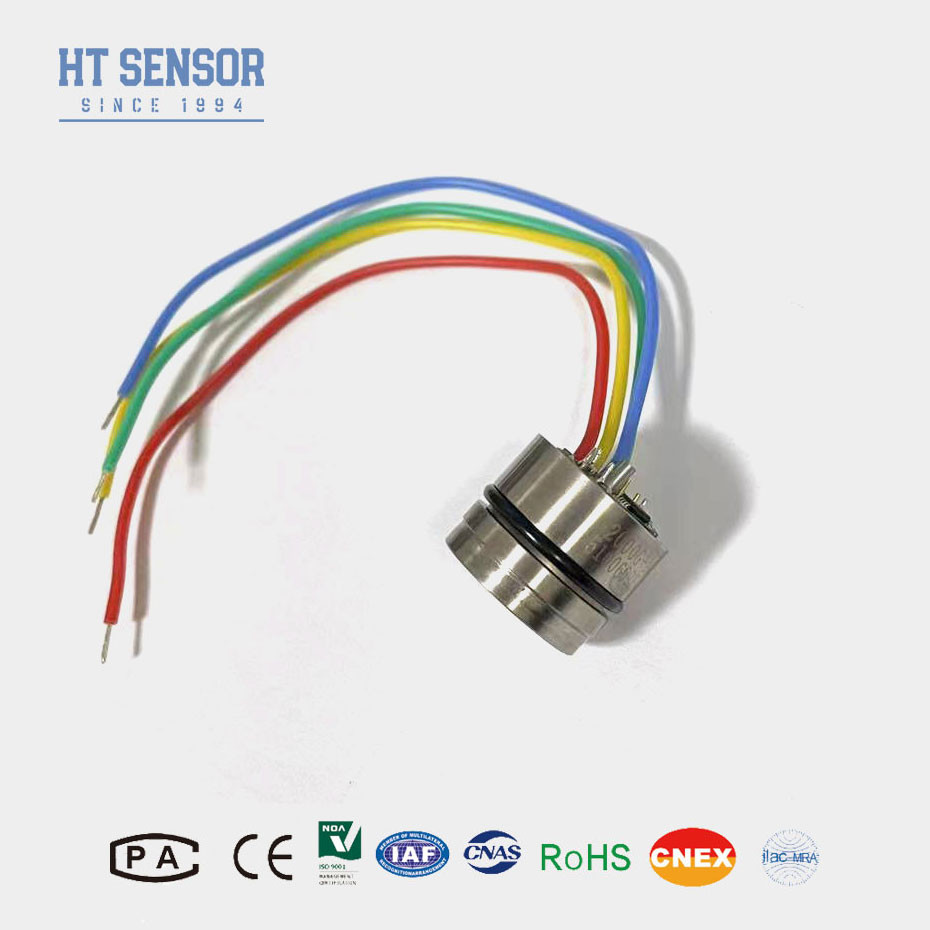

جهاز استشعار الضغط السيليكوني المنتشر 19 ملم جهاز استشعار الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط من السيليكون الصلب HT19، المكون الرئيسي هو عنصر استشعار السيليكون المتباعد عالي الاستقرار.حزمة الاستشعار تستخدم زيت السيليكون لنقل الضغط من الحجاب الحاجز من الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعار. جهاز استشعار الضغط Piezoresistive يتبنى رقاقة ضغط السيليكون المتقدمة الدولية مع الاستقرار العالي والدقة العالية ، يتبنى قاعدة التجمد مع تصميم التوتر المحسن ، ويتم إنتاجه من قبل SMT,ربط الأسلاك الذهبية، لحام الحجاب الحاجز، زيت فراغ عالية، تخفيف ضغط دورة الإجهاد، ارتفاع درجة الحرارة الشيخوخة، تعويض درجة الحرارة وغيرها من العمليات. مع أكثر من 30 عاما من التطوير،خبرة الإنتاج والابتكار التكنولوجي، المنتجات لديها استقرار ممتاز وأداء، ويعترف بها على نطاق واسع من قبل المستخدمين.
خصائص المنتجمستشعر ضغط السيليكون:
• حزمة صلبة من الفولاذ المقاوم للصدأ
• الحجم الصغير
• تكنولوجيا أشباه الموصلات الموثوقة
• معايرة وتعويض درجة الحرارة
• الضغوط المطلقة والضغط المقياس
• أجهزة استشعار معزولة متوافقة مع الفراغ
• تكلفة منخفضة
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
2أنظمة التحكم في العملية
3الأتمتة الصناعية ومراقبة التدفق
4معايير الضغط
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:إمدادات: 1.5mA درجة الحرارة: 25°C
البعد
ملاحظة:
لا تستخدم هذه المنتجات كوقاية أو توقف طارئ
أو في أي تطبيق آخر حيث فشل
قد يؤدي المنتج إلى إصابة شخصية.
الـ FQA:
1س: ما هي خصائص جهاز استشعار الضغط الخاص بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز استشعار ضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم
4س: ما هو فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
