19 ملم 1.5mA 100mv مستشعر ضغط السيليكون المنتشر
Product Details
| المواد: | 316 لتر | المدى الأدنى: | -100 كيلو باسكال |
|---|---|---|---|
| أقصى مدى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير |
| الناتج: | 100mv + 30mv | اختيار: | أسلاك السيليكون ذات الألوان الأربعة أو دبوس مطلي بالذهب |
| النموذج: | HT19 | عالية: | 12ملم |
| زيت: | انتشار السيليكون | خيط: | لا.. |
| إبراز |
جهاز استشعار الضغط السيليكوني المنتشر,1مستشعر ضغط السيليكون,محول ضغط مقاوم للضغط 19 ملم,1.5mA Silicon Pressure Sensor,19mm Piezoresistive Pressure Transducer |
||
Product Description

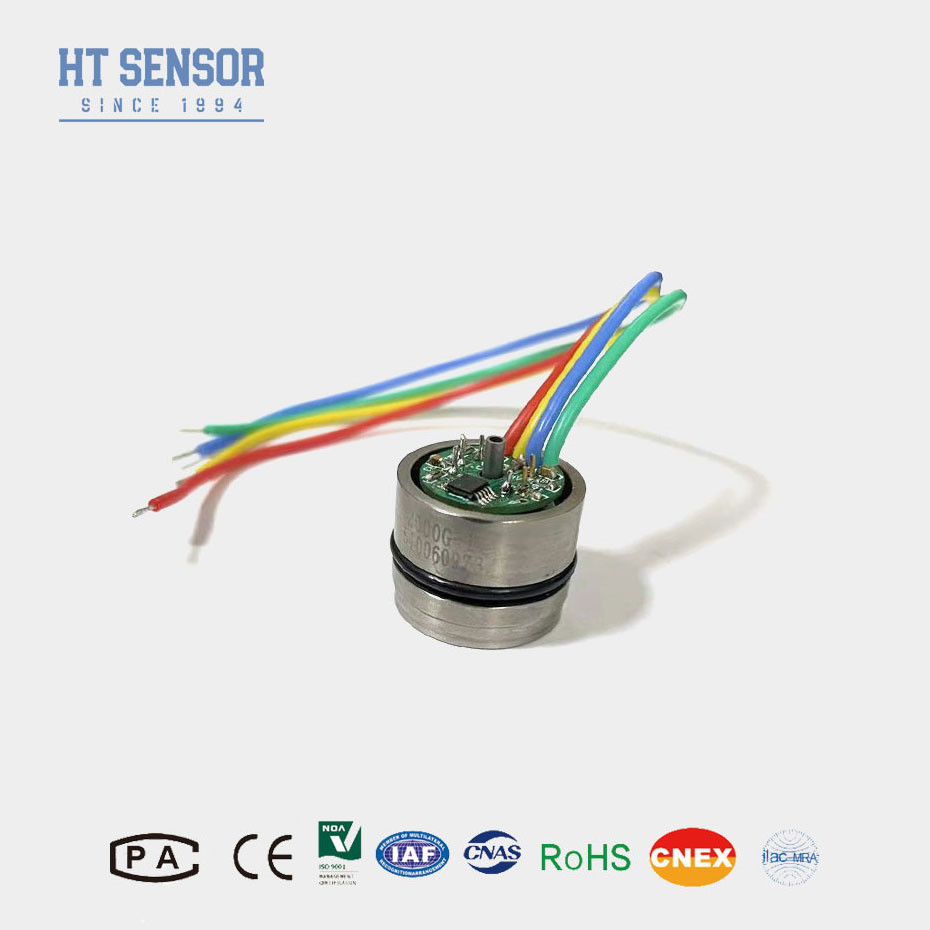

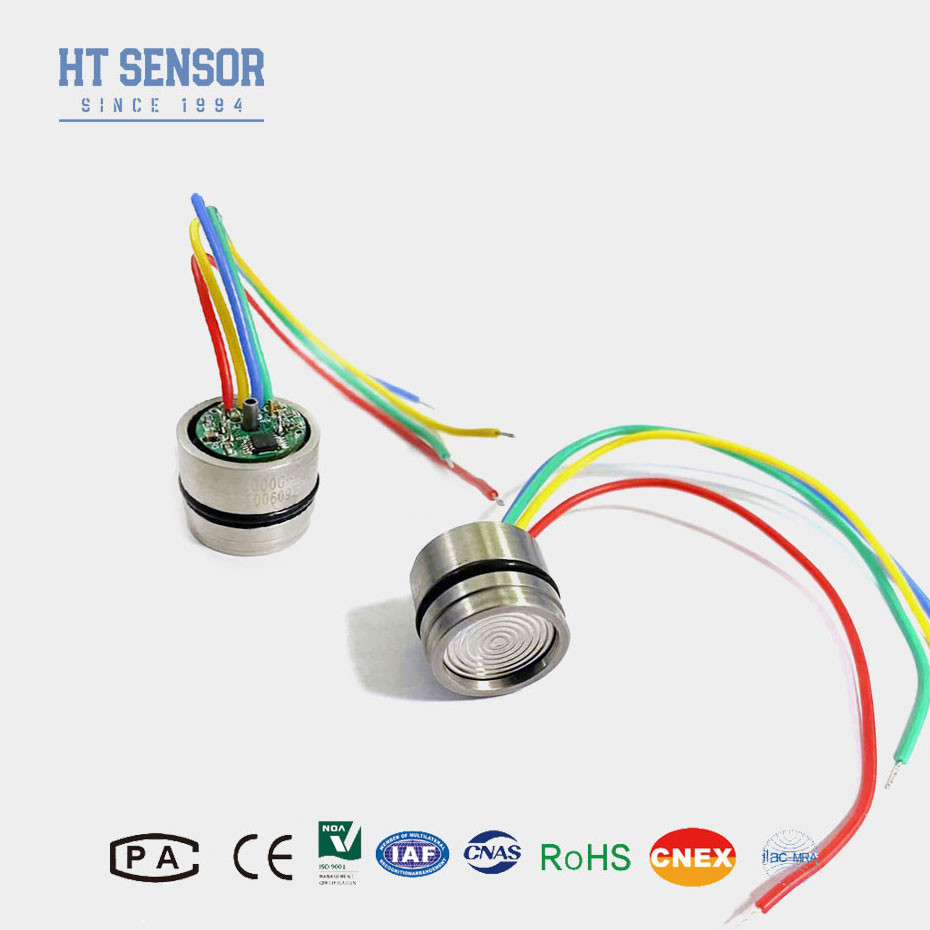

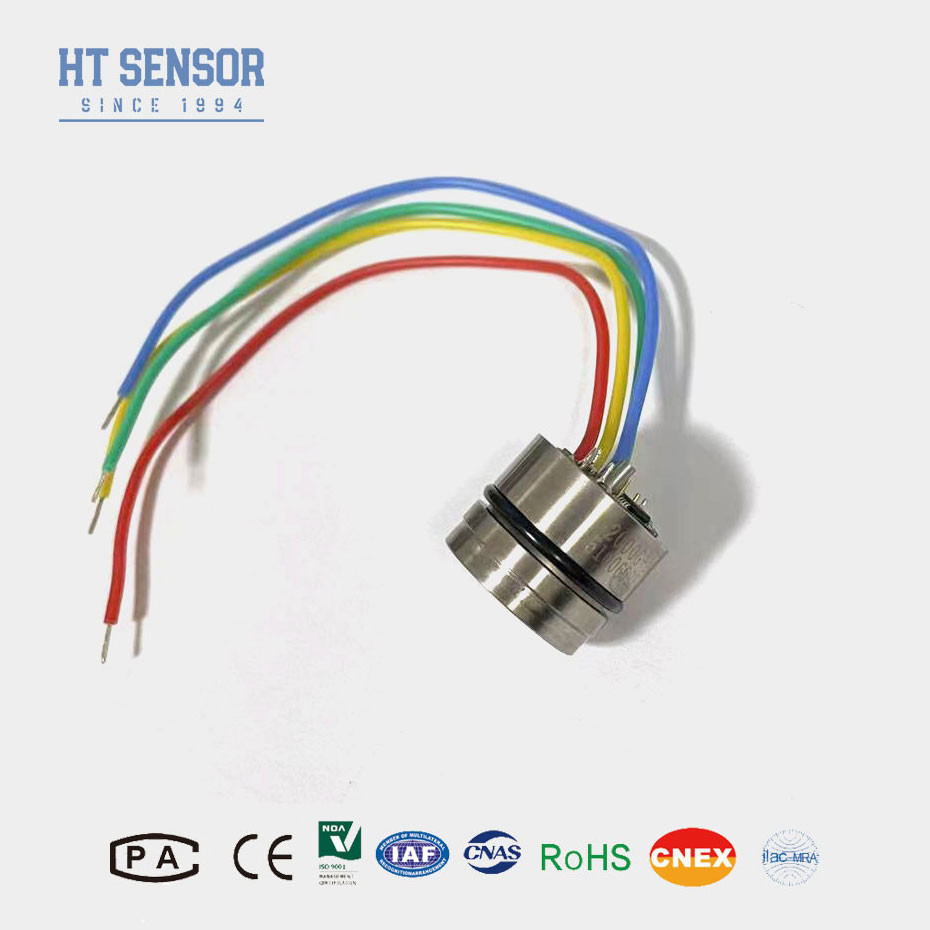

جهاز استشعار الضغط السيليكوني المنتشر 19 ملم جهاز استشعار الضغط المقاوم للضغط
إدخال جهاز استشعار الضغط من السيليكون:
جهاز استشعار الضغط من السيليكون الصلب HT19، المكون الرئيسي هو عنصر استشعار السيليكون المتباعد عالي الاستقرار.حزمة الاستشعار تستخدم زيت السيليكون لنقل الضغط من الحجاب الحاجز من الفولاذ المقاوم للصدأ 316L إلى عنصر الاستشعاريحتوي على مجموعة متنوعة من اتصالات الضغط للسماح باستخدامها في مجموعة واسعة من معدات OEM (صانع المعدات الأصلية)
التطبيقات التي يتم فيها مراقبة السوائل أو الغازات السامة.
خصائص المنتجمستشعر ضغط السيليكون:
•حجم صغير
• تكنولوجيا أشباه الموصلات الموثوقة
• معايرة وتعويض درجة الحرارة
• الضغوط المطلقة والضغط المقياس
• أجهزة استشعار معزولة متوافقة مع الفراغ
• تكلفة منخفضة
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
2أنظمة التحكم في العملية
3الأتمتة الصناعية ومراقبة التدفق
4معايير الضغط
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
الإمدادات:1.5mADC عائق المدخل: 3KΩ ~ 6KΩ
عائق الخروج:2.5KΩ~6KΩ مقاومة العزل:≥100MΩ/50VDC
الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
مواصفات أداء جهاز استشعار الضغط من السيليكون
| المعلمات |
نطاق: 0 ~ 10KPa ، 20KPa ، 35KPa ، 100KPa ، 200KPa ، 350KPa ، 700KPa ، 1MPa ، 2MPa ،3.5 مبا، 7 مبا، 10 مبا، 20 مبا، 40 مبا، 60 مبا، 100 مبا |
|||
| نموذجي | (ماكس) | الوحدات | ||
| الضغط غير خطي |
± 0.15 |
± 0.3 | %F.S | |
| قابلية تكرار الضغط والهستيريس | 0.02 | 0.05 | %F.S | |
| الصفر الخروج | 0±1 | 0±2 | mV | |
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 كيبا | 100±10 | 100±30 | mV | |
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S |
| ≥35 كيبا | ± 0.5 | ± 1 | %F.S | |
| ضغط الدليل | 3X النطاق المسموح به أو 120MPa ، أيهما أقل | ------- | ||
| نطاق درجة حرارة العمل | -20~80 | °C | ||
| نطاق درجة الحرارة المكافأة | 0~70، 0~50 ((المدى≤20KPa) | °C | ||
| نطاق درجة حرارة التخزين | -40~125 | °C | ||
الملاحظة:المعلم أعلاه في حالة:إمدادات: 1.5mA درجة الحرارة: 25°C
البعد
الـ FQA:
1ما هو جهاز استشعار الضغط؟
جهاز استشعار الضغط هو جهاز يقيس ضغط الغازات أو السوائل.يحول الضغط الفيزيائي إلى إشارة كهربائية يمكن قراءتها ومعالجتها بواسطة أنظمة التحكم أو معدات المراقبة.
2كيف يعمل جهاز استشعار الضغط؟
أجهزة استشعار الضغط تعمل باستخدام تقنيات مختلفة، مثل العناصر المقاومة للضغط، السعة، أو العناصر الكهربائية، للكشف عن التغيرات في الضغط. عندما يتم تطبيق الضغط،يسبب تغيير في الخصائص الفيزيائية لعنصر الاستشعار، والتي يتم تحويلها إلى إشارة كهربائية متناسبة مع الضغط.
3ما هي أنواع أجهزة استشعار الضغط؟
أجهزة استشعار الضغط المقاومة للضغط: استخدم تأثير المقاومة للضغط في مواد مثل السيليكون لقياس الضغط.
أجهزة استشعار الضغط السعة: تقيس التغيرات في السعة الناجمة عن تشوه الحجاب الحاجز تحت الضغط.
أجهزة استشعار الضغط الكهربائية: تستخدم مواد تولد شحنة كهربائية استجابة للضغط الميكانيكي المطبق.
أجهزة استشعار الضغط البصرية: تستخدم تعديل الضوء لقياس تغيرات الضغط.
أجهزة استشعار الضغط الرنينية: قياس الضغط عن طريق الكشف عن التغيرات في تردد الرنين لعنصر الاستشعار.
4ما هو الفرق بين أجهزة استشعار الضغط المطلقة، المقياسية، والتفاضلية؟
أجهزة استشعار الضغط المطلق: قياس الضغط بالنسبة للفراغ المثالي.
أجهزة استشعار الضغط: قياس الضغط بالنسبة للضغط الجوي.
أجهزة استشعار الضغط التفاضلية: قياس الفرق بين نقطتين ضغط.
5. What factors should I consider when selecting a pressure sensor؟ ما هي العوامل التي يجب أن أراها عند اختيار جهاز استشعار الضغط؟
