| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BPK-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BPK-III | التطبيق: | الصناعية |
|---|---|---|---|
| الهيكل: | مقياس العرض | حزمة النقل: | كرتون |
| الأصل: | باوجي ، الصين | الضمان: | سنتان |
| نطاق القياس: | المواد الصناعية المتوسطة الضغط | يُحوّل: | 2 التبديل |
| المدخلات: | 4-20mA/0-10VDC/pt100 وهلم جرا | الناتج: | 0-20 مللي أمبير، 4-20 مللي أمبير وهكذا |
| إبراز: | إعدادات نطاق قابلة للتخصيص مقاييس ضغط رقمية,مقاييس ضغط رقمية دقيقة للغاية |
||

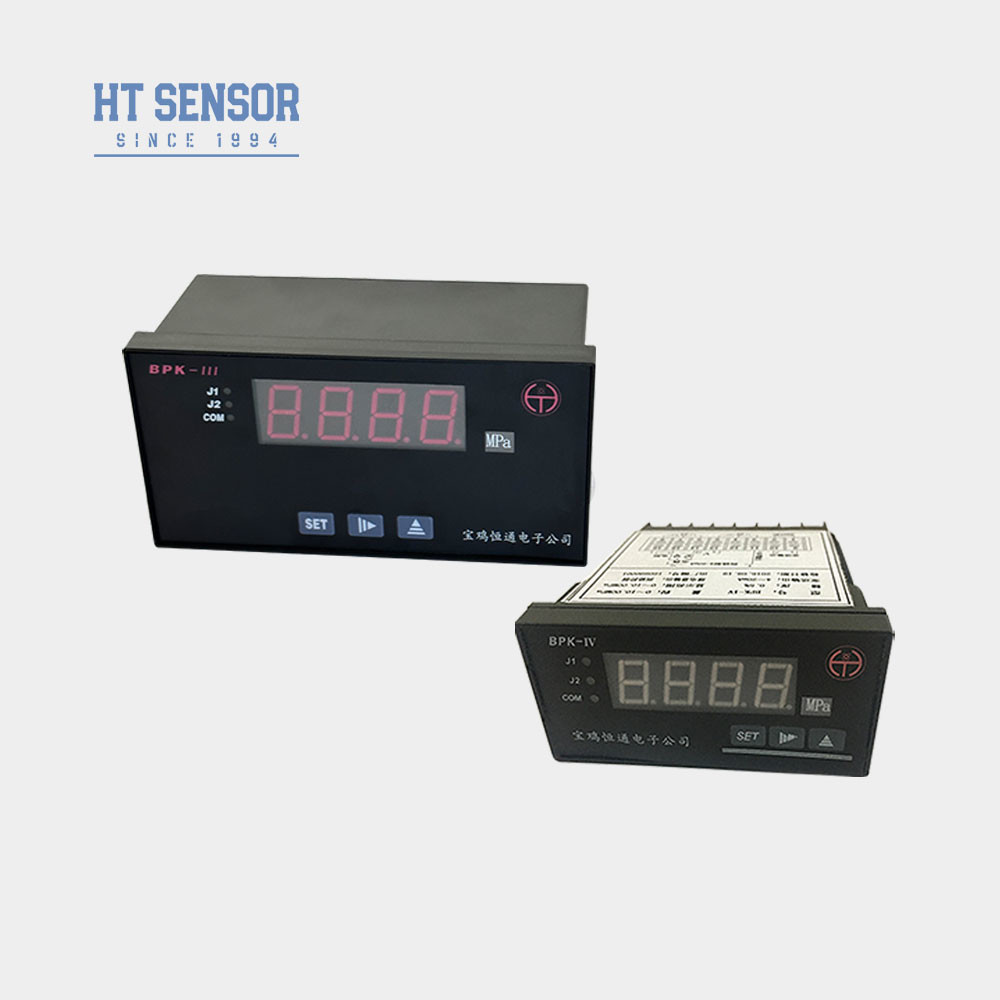

مقياس الضغط BPK-III
مقدمة:
يتم تجهيز أجهزة تحكم سلسلة BPK-III بوظائف العرض والتحكم والإرسال ، وتم استخدامها على نطاق واسع في تطبيقات التحكم التلقائي المختلفة. تشمل ميزاتها الرئيسية:
1دعم مجموعة واسعة من إشارات المدخلات مثل RTDS أو العاملات الحرارية أو الإشارات القياسية (راجع الجدول). يمكن معايرة نطاق العرض للإشارات غير الخطية أو تعيينها للإشارات الخطية.
2إصدار نقل معزول بقرار 12 بت يسمح بتخصيص إعدادات النطاق
3إصدارات رلايين تدعمان أنواع عمل الإنذار عالية / منخفضة ، عالية / عالية عالية ، أو منخفضة / منخفضة.
المواصفات
1.جهد التغذية: 220VAC(±10%)
2درجة حرارة المحيط: 0~50 درجة مئوية؛ الرطوبة النسبية: ≤ 85% غاز غير آكل
3إشارة الدخول ، نطاق العرض والمعايير ذات الصلة: ((انظر الجدول 1)
الجدول 1
| رمز إشارة الدخول | إشارة الدخول | نطاق العرض | القرار | الدقة | عائق المدخل |
| 00 | T TC | 0~400 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 01 | R TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 02 | J TC | 0 ~ 1200oC | 1 درجة مئوية | 0.2% | مائة ألف |
| 03 | WRe3-WRe25 TC | 0~2300 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 04 | B TC | 350-1800 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 05 | S TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 06 | K TC | 0~1300 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 07 | E TC | 0~900 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 08 | Pt100 RTD | -200 ~ 600،0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0 إلى 150.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 10 | 0~375Ω ضغط عن بعد | يمكن تعيين الحد الأدنى والعالي من النطاق من -1999 إلى 9999 | نطاق العرض مستمر من -1999 إلى 9999 باستخدام عينة A / D 16 بت | 0.2% | (0.2mA) |
| 11 | 0 ~ 75mVمقسّم التيار | 0.1% | مائة ألف | ||
| 12 | 0 ~ 30mV | 0.1% | مائة ألف | ||
| 13 | 0 ~ 5 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 14 | إشارة قياسية 1 ~ 5 فولت | 0.1% | مائة ألف | ||
| 15 | 0 ~ 10 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 16 | إشارة قياسية 0 ~ 10 mA | 0.1% | 20Ω | ||
| 17 | إشارة قياسية من 0 إلى 20 مآ | 0.1% | 20Ω | ||
| 18 | إشارة قياسية 4 ~ 20 mA | 0.1% | 20Ω |
| إشارة الإخراج | الناتج الحالي | نطاق الإرسال | الجهد المعزول | (ماكس) القرار |
الدقة | قدرة الحمل | الجهد الدائري المفتوح |
| 00 | 4 ~ 20 مآ | نقل البيانات ضمن النطاق إلى إشارة التيار القياسية | 1500 فولت | 12 بت | 0.3٪ | ≤500Ω | 15 فولت |
| 01 | 0 ~ 20mA |
يتم تصنيع هذا المنتج في 4 ~ 20 ma، أو 0 إلى 20 ma إشارة التيار الخارجي.يمكن تخصيصه من الشركة المصنعة أو المقاومات ذاتية التوصيل 250 أو 500 أوم ل 1 ~ 5V أو 0 ~ 5V، 0 ~ 10V الجهد والمقاومة (ملاحظة: دقة المقاومة تؤثر بشكل مباشر على دقة الجهد الخارجي لنقل).
5. رقدرة الاتصال بالخارج: ((انظر الجدول 3)
الجدول 3
| 250 فولت/120 فولت | 120 فولت/48 فولت | < 48 فولت | عمر الإرسال | ||||
| التكييف | العاصمة | التكييف | العاصمة | التكييف | العاصمة | >100000 مرة |
|
| الحد الأقصى للتيار (حمل المقاومة) | 3A | 2A | 4A | 3A | 5A | 4A | |
| الحد الأقصى للتيار (حمل الحث) | 0.3أ | 0.2أ | 0.4أ | 0.3أ | 0.5أ | 0.4أ | |

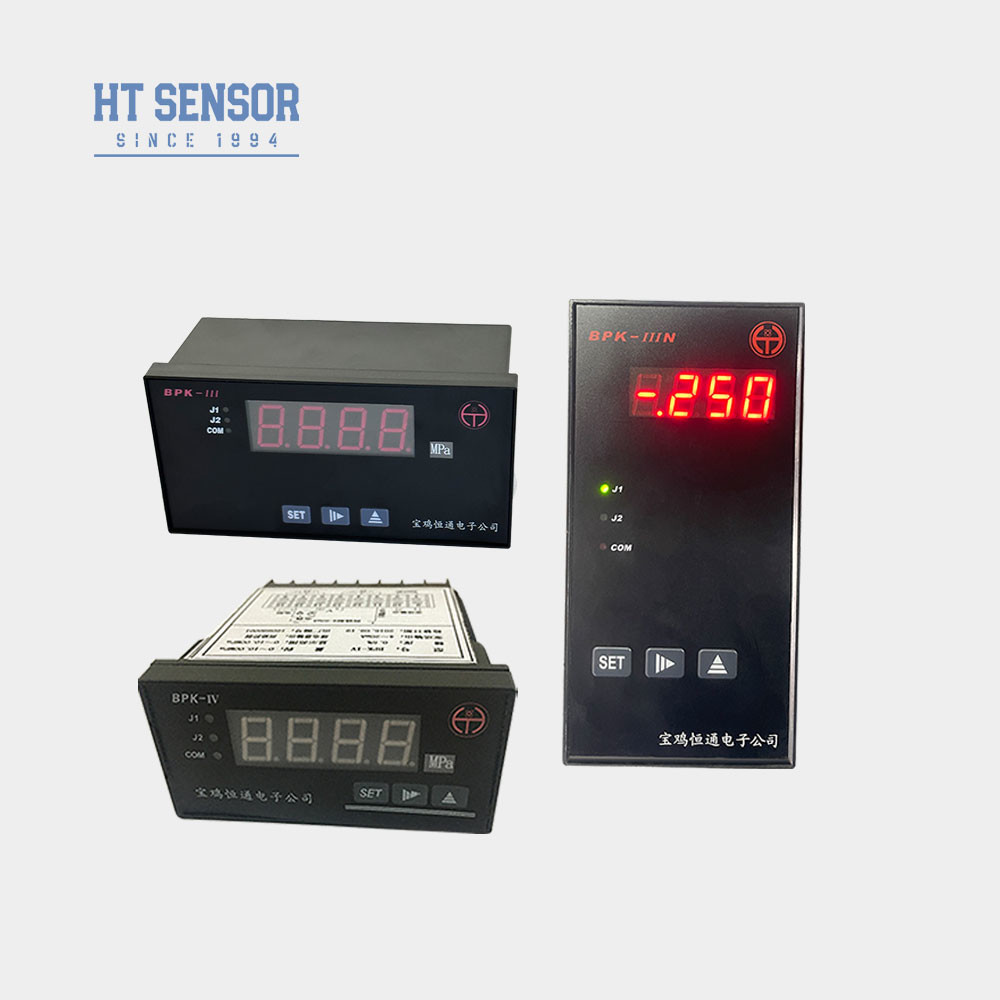

| النموذج | مقياس الخطوط العريضة | مقاس خروج اللوحة ((ملم) | ملاحظة |
| BPK-IIIS | 160×80×80 ((أفقي)) | 152+0.8×76+0.7 | |
| BPK-IV | 96×48×112 ((أفقياً) | 92+0.7×44+0.5 | |
| BPK-IIIN | 80×160×80 ((عمودي) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 ((عموديا) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 ((مربع) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 ((مربع) | 44+0.5×44+0.5 | مع مصباح J2alarm بدون J2 relay |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
| الشركة |
| أسئلة وأجوبة |
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
