| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | بي بي كيه-IIIN |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | بي بي كيه-IIIN | التطبيق: | الصناعية |
|---|---|---|---|
| الهيكل: | مقياس العرض | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| الأصل: | باوجي ، الصين | الضمان: | سنتان |
| نطاق القياس: | المواد الصناعية المتوسطة الضغط | يُحوّل: | 2 التبديل |
| المدخلات: | 4-20mA/0-10VDC/pt100 وهلم جرا | انتاج |: | 0-20 مللي أمبير، 4-20 مللي أمبير، 0-5 فولت، إلخ |
| إبراز: | مقاييس الضغط الرقمية الصناعية,مقاييس ضغط رقمية عالية الدقة,0-20mA أخرج مقاييس الضغط الرقمية,High Precision Measurement Digital Pressure Gauges,0-20mA Output Digital Pressure Gauges |
||

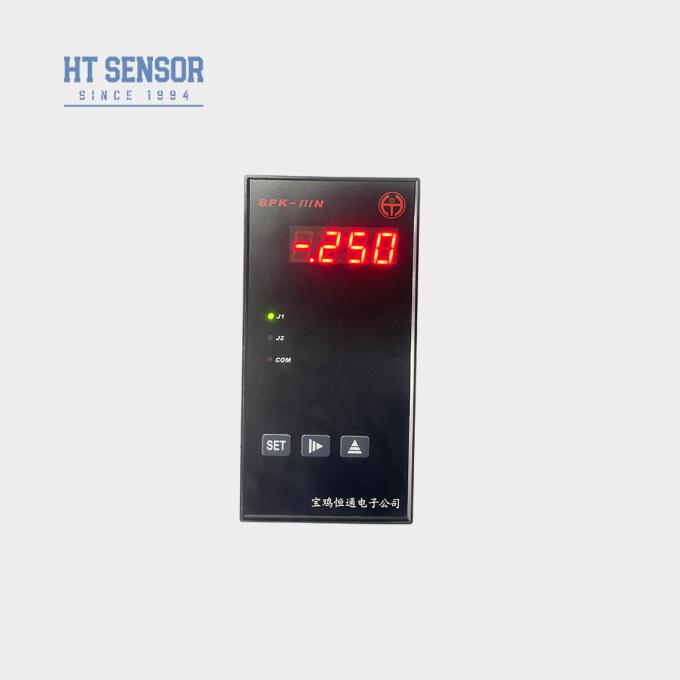

مقياس الضغط BPK-IIIN
مقدمة:
يتم تجهيز أجهزة تحكم سلسلة BPK-III بوظائف العرض والتحكم والإرسال ، وتم استخدامها على نطاق واسع في تطبيقات التحكم التلقائي المختلفة. تشمل ميزاتها الرئيسية:
1دعم مجموعة واسعة من إشارات المدخلات مثل RTDS أو العاملات الحرارية أو الإشارات القياسية (راجع الجدول). يمكن معايرة نطاق العرض للإشارات غير الخطية أو تعيينها للإشارات الخطية.
2إصدار نقل معزول بقرار 12 بت يسمح بتخصيص إعدادات النطاق
3إصدارات رلايين تدعمان أنواع عمل الإنذار عالية / منخفضة ، عالية / عالية عالية ، أو منخفضة / منخفضة.
المواصفات
1.جهد التغذية: 220VAC(±10%)
2درجة حرارة المحيط: 0~50 درجة مئوية؛ الرطوبة النسبية: ≤ 85% غاز غير آكل
3إشارة الدخول ، نطاق العرض والمعايير ذات الصلة: ((انظر الجدول 1)
الجدول 1
| رمز إشارة الدخول | إشارة الدخول | نطاق العرض | القرار | الدقة | عائق المدخل |
| 00 | T TC | 0~400 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 01 | R TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 02 | J TC | 0 ~ 1200oC | 1 درجة مئوية | 0.2% | مائة ألف |
| 03 | WRe3-WRe25 TC | 0~2300 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 04 | B TC | 350-1800 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 05 | S TC | 0~1600 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 06 | K TC | 0~1300 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 07 | E TC | 0~900 درجة مئوية | 1 درجة مئوية | 0.2% | مائة ألف |
| 08 | Pt100 RTD | -200 ~ 600،0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0 إلى 150.0 درجة مئوية | 0.1 درجة مئوية | 0.2% | (0.2mA) |
| 10 | 0~375Ω ضغط عن بعد | يمكن تعيين الحد الأدنى والعالي من النطاق من -1999 إلى 9999 | نطاق العرض مستمر من -1999 إلى 9999 باستخدام عينة A / D 16 بت | 0.2% | (0.2mA) |
| 11 | 0 ~ 75mVمقسّم التيار | 0.1% | مائة ألف | ||
| 12 | 0 ~ 30mV | 0.1% | مائة ألف | ||
| 13 | 0 ~ 5 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 14 | إشارة قياسية 1 ~ 5 فولت | 0.1% | مائة ألف | ||
| 15 | 0 ~ 10 فولت إشارة قياسية | 0.1% | مائة ألف | ||
| 16 | إشارة قياسية 0 ~ 10 mA | 0.1% | 20Ω | ||
| 17 | إشارة قياسية من 0 إلى 20 مآ | 0.1% | 20Ω | ||
| 18 | إشارة قياسية 4 ~ 20 mA | 0.1% | 20Ω |
| إشارة الإخراج | الناتج الحالي | نطاق الإرسال | الجهد المعزول | (ماكس) القرار |
الدقة | قدرة الحمل | الجهد الدائري المفتوح |
| 00 | 4 ~ 20 مآ | نقل البيانات ضمن النطاق إلى إشارة التيار القياسية | 1500 فولت | 12 بت | 0.3٪ | ≤500Ω | 15 فولت |
| 01 | 0 ~ 20mA |
يتم تصنيع هذا المنتج فقط في 4 ~ 20mA أو 0 ~ 20mA إشارات التيار الخارجي.يمكن تخصيصه من الشركة المصنعة أو المقاومة المتصلة ذاتيا 250 أو 500 أوهم ل 1 ~ 5V أو 0 ~ 5V، 0 ~ 10V الجهد والمقاومة (ملاحظة: دقة المقاومة تؤثر بشكل مباشر على دقة الجهد الخارجي لنقل).
5. رقدرة الاتصال بالخارج: ((انظر الجدول 3)
الجدول 3
| 250 فولت/120 فولت | 120 فولت/48 فولت | < 48 فولت | عمر الإرسال | ||||
| التكييف | العاصمة | التكييف | العاصمة | التكييف | العاصمة | >100000 مرة |
|
| الحد الأقصى للتيار (حمل المقاومة) | 3A | 2A | 4A | 3A | 5A | 4A | |
| الحد الأقصى للتيار (حمل الحث) | 0.3أ | 0.2أ | 0.4أ | 0.3أ | 0.5أ | 0.4أ | |

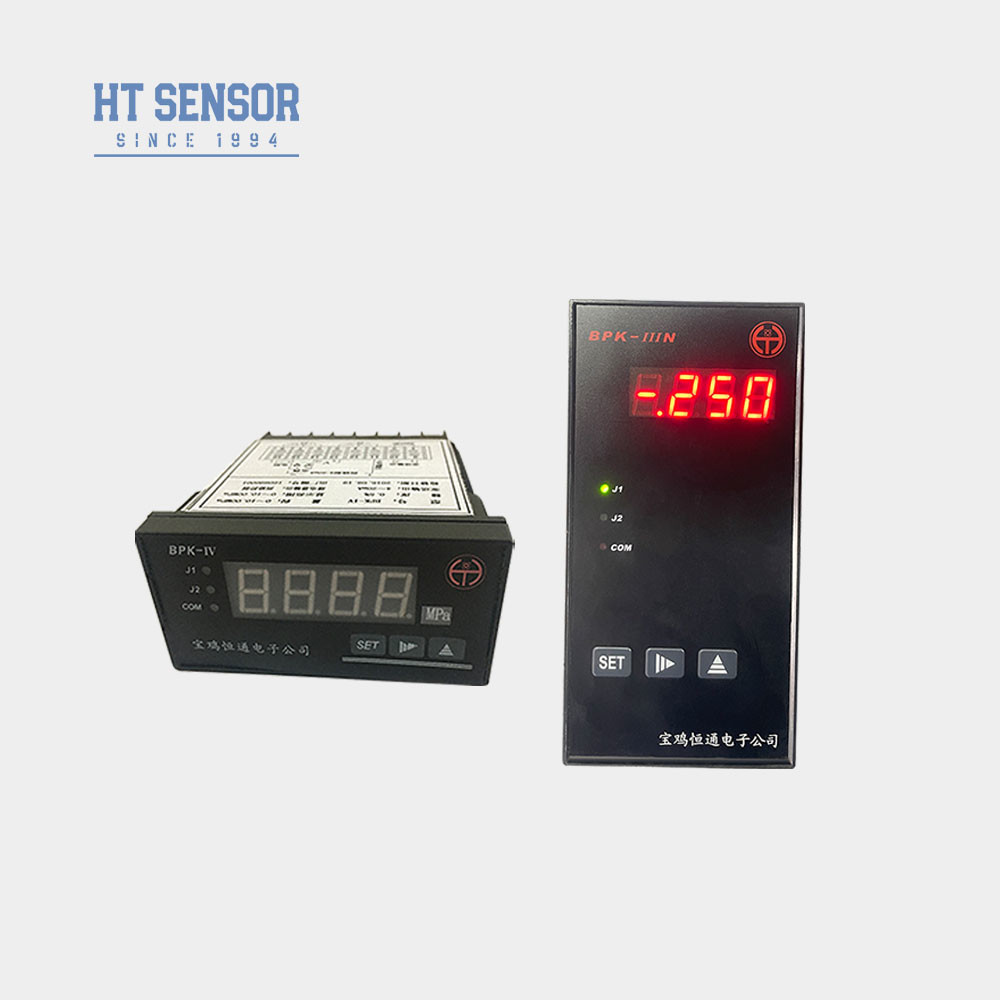

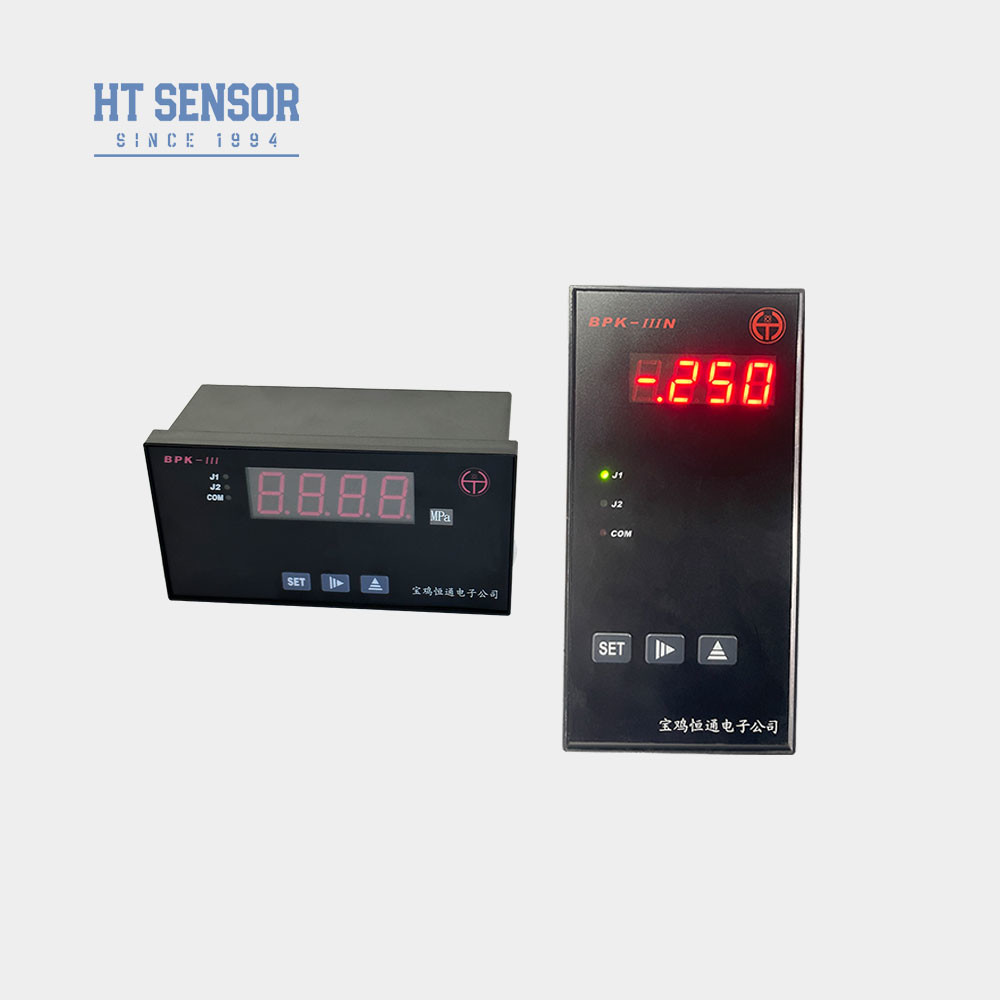

| النموذج | مقياس الخطوط العريضة | مقاس خروج اللوحة ((ملم) | ملاحظة |
| BPK-IIIS | 160×80×80 ((أفقي)) | 152+0.8×76+0.7 | |
| BPK-IV | 96×48×112 ((أفقياً) | 92+0.7×44+0.5 | |
| BPK-IIIN | 80×160×80 ((عمودي) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 ((عموديا) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 ((مربع) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 ((مربع) | 44+0.5×44+0.5 | مع مصباح J2alarm بدون J2 relay |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
| الشركة |
| أسئلة وأجوبة |
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، مما يضمن لنا أن نتمكن من تلبية الطلبات على نطاق واسعمن المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا بضمان لمدة 24 شهرًا من تاريخ الشحن، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
