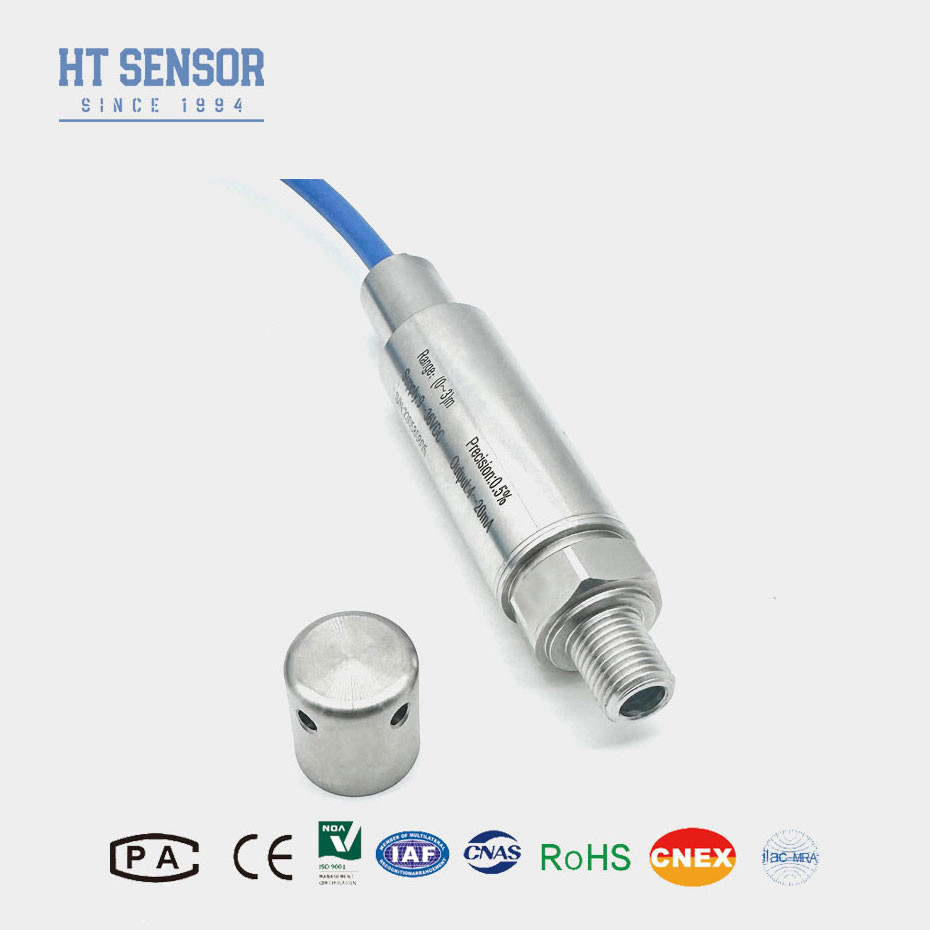

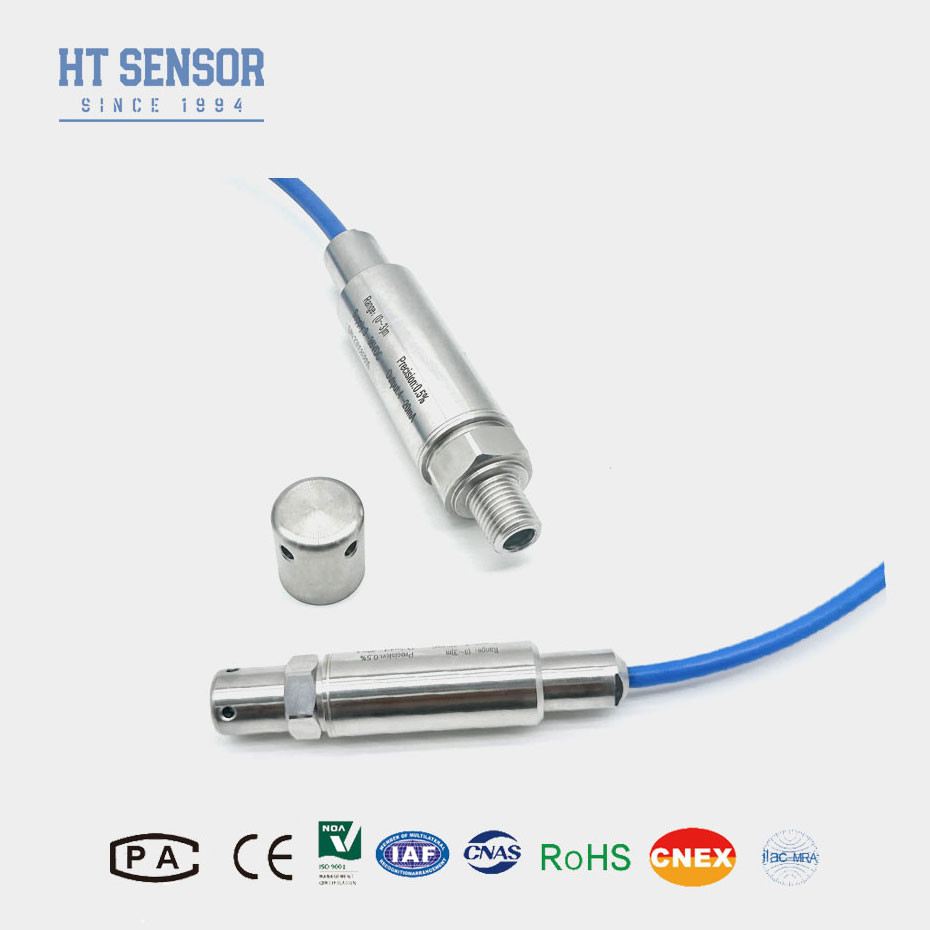

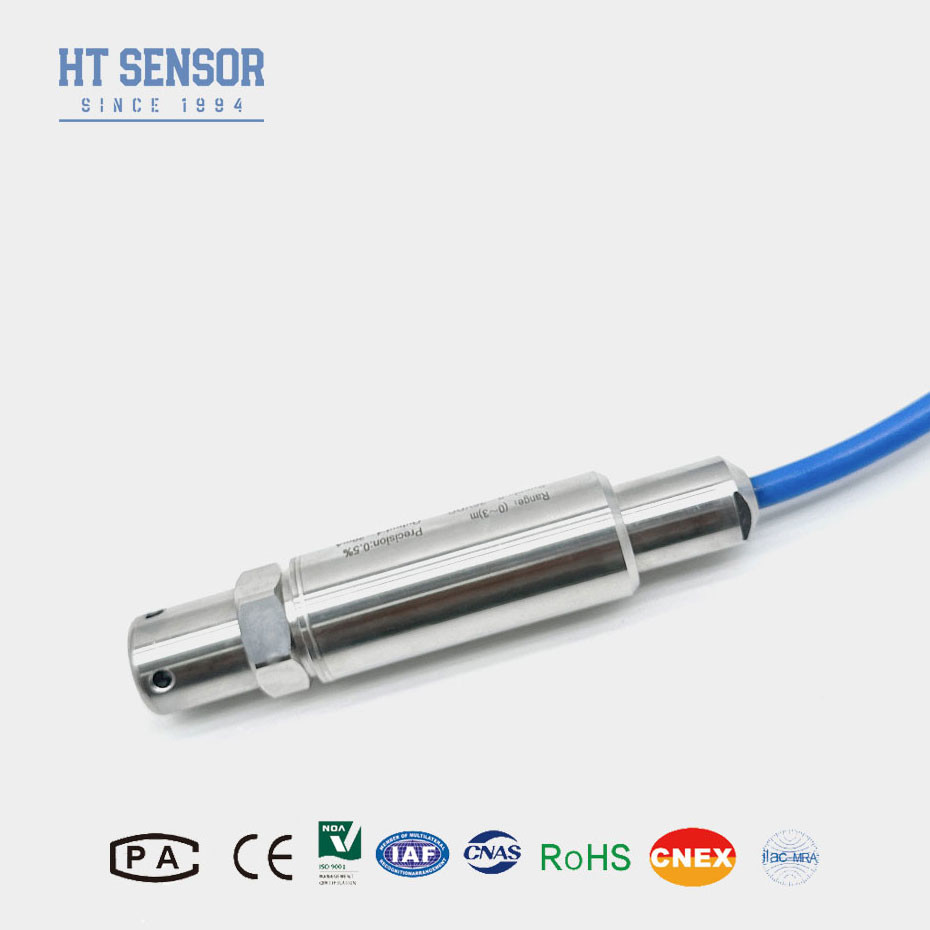

BH93420-I جهاز استشعار مستوى جهاز إرسال زيت وقود الديزل لقياس المياه السائلة

BH93420-I مقياس مستوى المياه السائلة الناتج ناقل مستوى خزان زيت وقود الديزل

مقدمة:
BH93420-I جهاز إرسال مستوى المياه من السيليكون المنتشر الذي يستخدم السيليكون المنتشر من سلسلة HTتم تصميمها مع قلب ممتلئ بالزيت كعنصر قياس الإشارة.غطاء الفولاذ المقاوم للصدأ وهيكل صغير من قطعة واحدة.جهاز الإرسال الذي يغرق في الماء مغلق تماما مع الفولاذ المقاوم للصدأالفولاذ، مما يضمن أداءاً ممتازاً ضدّ الماء.تعويض الرقمي يعزز أداء وموثوقية أجهزة نقل الضغط من خلال الاستفادة من الخوارزميات المتقدمة وتقنيات المعالجة الرقمية.وحلول قياس الضغط القابلة للتخصيص لمجموعة واسعة من التطبيقات.

خصائص المنتج:
1. غطاء كامل من الفولاذ المقاوم للصدأ ، مناسبة لبيئات الاختبار المختلفة
2قياس المسبار من نوع الغمر، وسهولة التثبيت
3خيارات إشارة الخروج المتنوعة
4علامة مضادة للانفجار: ExiaIICT6
5معدل حماية مرتفع: IP68
6كابلات PE أو PU
التطبيقات:

1الأتمتة الصناعية: ضمان التحكم الدقيق في الضغط في عمليات التصنيع.
2الطيران: الحفاظ على قياسات ضغط دقيقة في ظل ظروف درجة حرارة مختلفة.
3السيارات: مراقبة ومراقبة الضغط في المحركات وأنظمة الفرامل.
4الأجهزة الطبية: توفير قراءات ضغط موثوقة في معدات الرعاية الحرجة.
5مراقبة البيئة: قياسات ضغط دقيقة في محطات الطقس والدراسات البيئية.

معايير الأداء:
نطاق القياس	0~10m... 400m
الحمل الزائد	≤ 2 ٪ من النطاق المسموح به
الدقة @ 25oC	± 0.25% (عادة) ± 0.5% (أكثر)
التكرار	± 0.03% (عادة) ± 0.05%FS (أكثر)
التهاب النفس	± 0.03% (عادة) ± 0.05%FS (أكثر)
الاستقرار على المدى الطويل	± 0.2% F.S/year (ماكس.)
الانحراف في درجة حرارة النقطة الصفرية	± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى)
الانحراف الحراري على نطاق كامل	± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.)
درجة حرارة التعويض	0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية
درجة حرارة العمل	-20~80 درجة مئوية
درجة حرارة التخزين	-30~100 درجة مئوية
اهتزاز	10g،55Hz ~ 2kHz
مواد السكن	1Cr18Ni9Ti
مادة الحجاب الحاجز	316L الفولاذ المقاوم للصدأ
مقاومة العزل	>= 100MΩ@100VDC
تصنيف مقاومة للانفجار	EXIALCT6
تصنيف الحماية	IP67، IP68
مهرجان الحلقة	مطاط الفلور
الوزن	~ 0.3 كجم (بدون الكابل)
مواد الكابلات	البولي إيثيلين، البولي يوريثان

إشارة الخروج	فولتاج التغذية	نوع الإخراج
4 ~ 20mA	12 ~ 30VDC	2/3/4 سلك
0 ~ 10 / 20mA		3 سلك
0/1 ~ 5 فولت
0/1~10 فولت
0.5 إلى 4.5 فولت	5VDC
بروتوكول الاتصال RS485	3.6 ~ 30 فولت / بطارية	4 سلك





نصائح الطلب:



1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.

4متطلبات إمدادات الكهرباء: تأكد من أن فولتاج إمدادات الكهرباء في جهاز الإرسال يطابق متطلبات النظام الخاصة بك، عادة 12-36VDC لمعظم أجهزة الإرسال الغارقة.

5احتياجات التخصيص: استفسر عن خيارات التخصيص لتخصيص جهاز الإرسال لاحتياجاتك المحددة ، مثل مواد الكابلات الخاصة ، وتكييف إشارة إضافية ،أو أجهزة استشعار درجة حرارة متكاملة.
6الوثائق التقنية: تأكد من توفر وثائق تقنية شاملة، بما في ذلك أدلة التثبيت وإجراءات المعايرة ودلائل استكشاف الأخطاء.
7- كمية الطلب والتسليم: تحديد عدد الوحدات المطلوبة والتحقق من أوقات التسليم لضمان التسليم في الوقت المناسب. تخطيط مقدما لاستيعاب جداول الإنتاج وتجنب التأخيرات.

النظام الدليل:
BH93420	الرمز	المخطط البناء
	أنا	ناقل الضغط
		نطاق القياس	0~10m... 400m
			الرمز	إمدادات الطاقة
			D1	24VDC
			D2	5VDC
			D3	غيرها
				الرمز	إشارة الخروج
				S1	4~20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0 ~ 10VDC
				S3	0 ~ 5VDC	S7	0.5~4.5VDC
				S4	0~10mADC	S8	RS485
					الرمز	نوع الضغط
					G	ضغط القياس
					أ	الضغط المطلق
					S	ضغط مرجعية مغلقة
						الرمز	المواد
						01	304 الفولاذ المقاوم للصدأ
						02	316L الفولاذ المقاوم للصدأ
							الرمز	مواد الكابلات
							C1	PE
							C2	الـ PU

الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
