| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| رقم الموديل: | BH93420-I |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 3-5 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BH93420-I | شكل الإخراج: | 4-20mA أو RS485 |
|---|---|---|---|
| تصنيف الملكية الفكرية: | IP68 | الدقة: | ≤ ± 0.5% F.S |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | الوزن الصافي: | 0.3 كجم بدون كابل |
| حزمة النقل: | كرتون | الأصل: | شان شي |
| الرمز السريع: | 90261000 | القدرة على العرض: | 1000-3000 |
| نوع المنشأة: | نوع غاطسة | عملية الإنتاج: | مستشعر السيليكون المنتشر |
| نوع المسبار: | نوع المسبار | نوع مختوم: | ملحومة |
| إبراز: | جهاز استشعار مستوى السائل,جهاز استشعار مستوى السائل |
||
مقدمة:

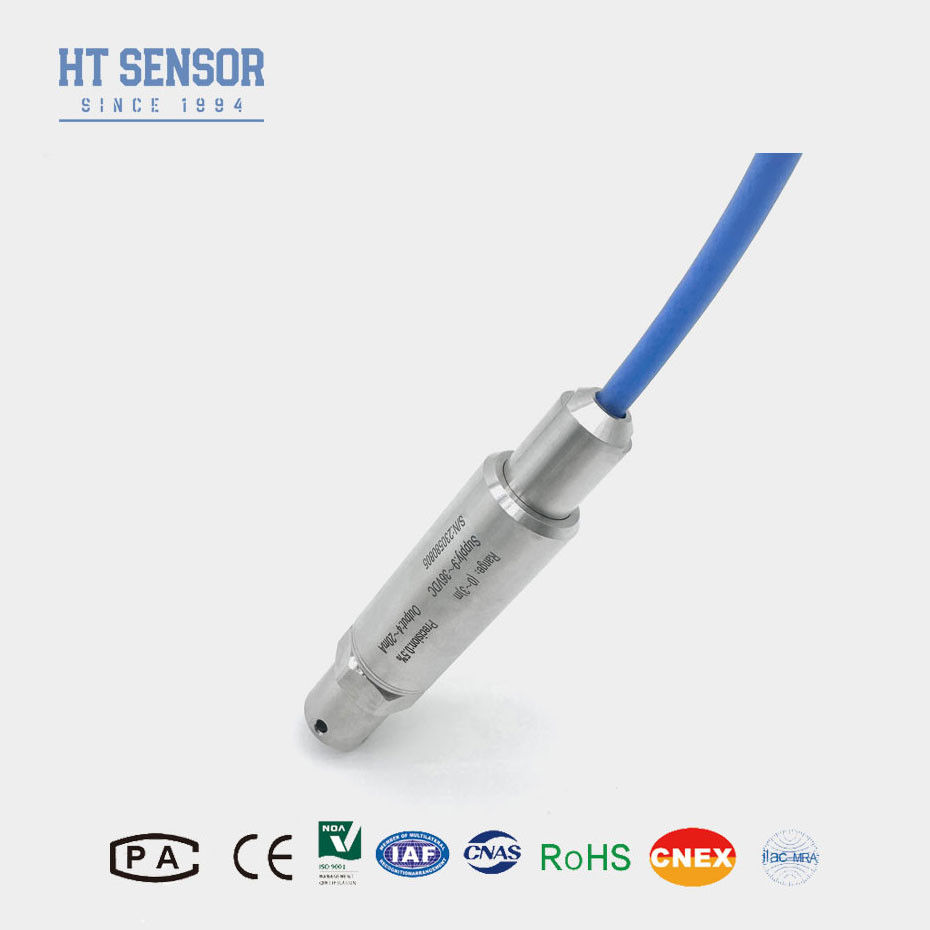

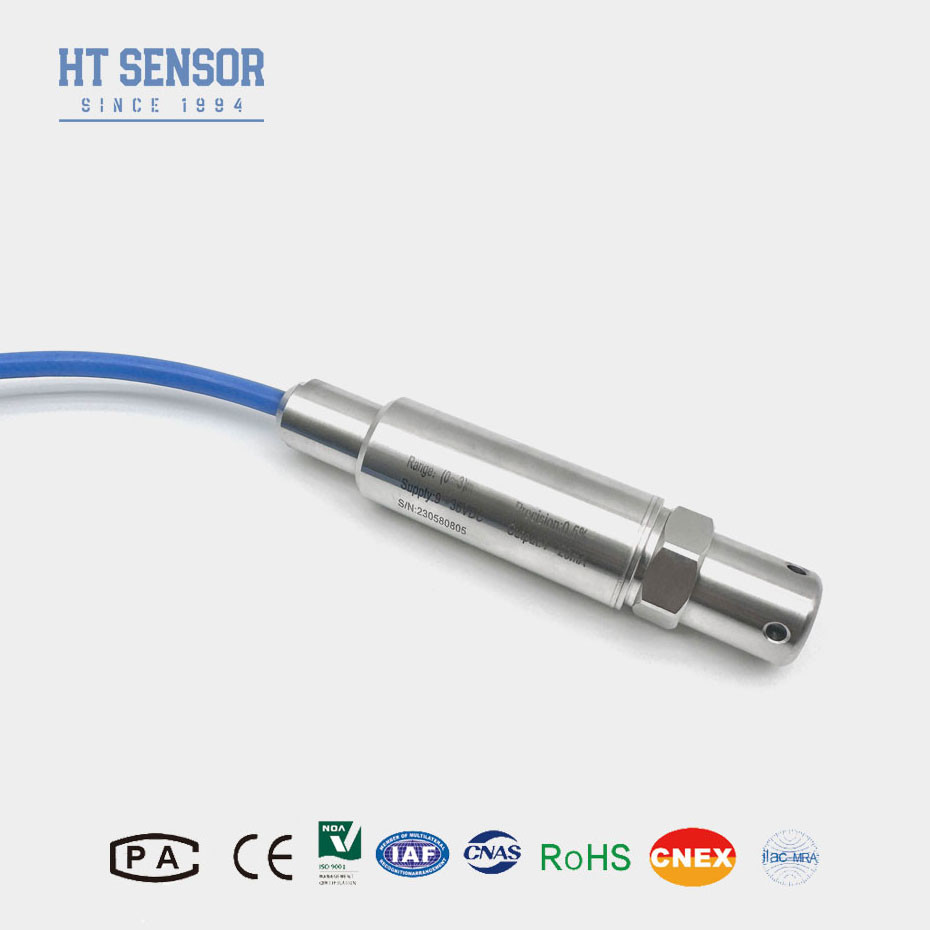

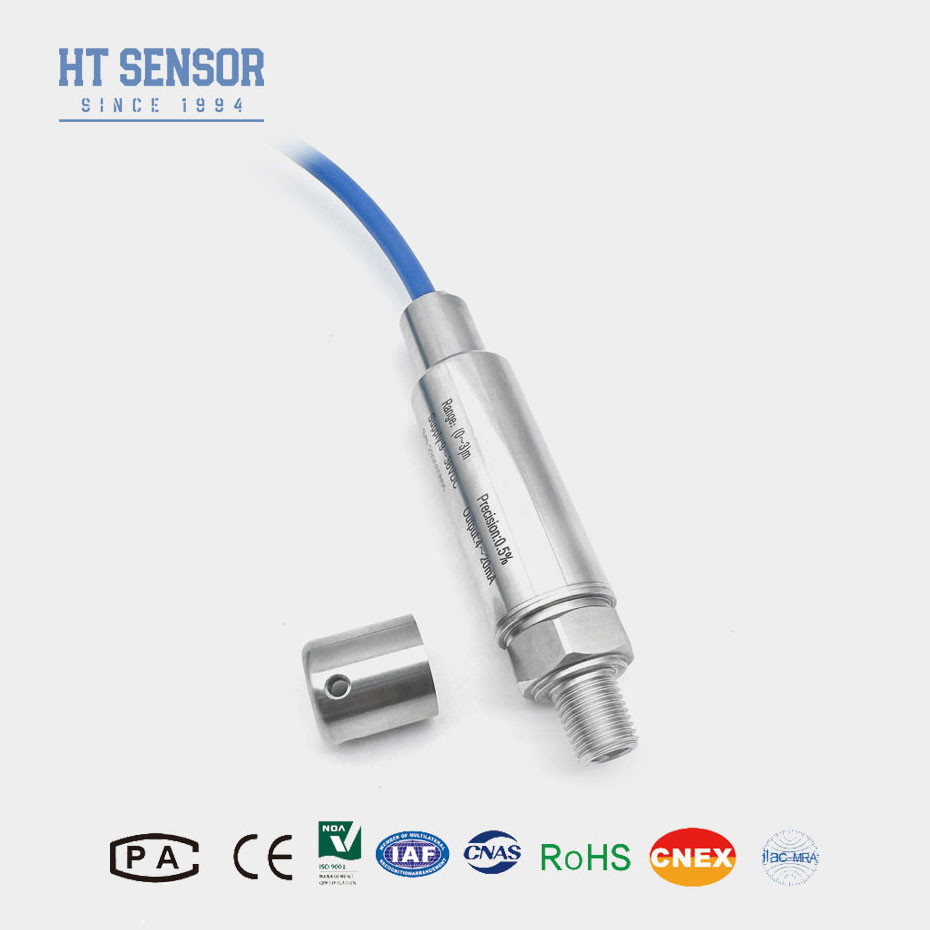

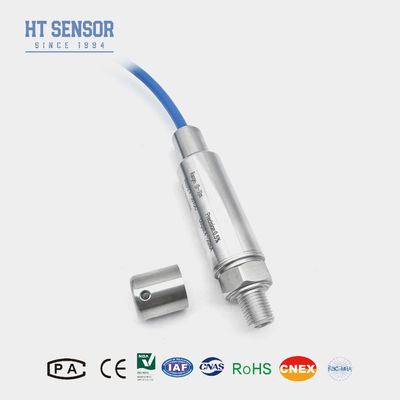

BH93420-أنا ناقل مستوى السائل tالقفزة تستخدم السيليكون المنتشر من سلسلة HTتم تصميمها مع قلب ممتلئ بالزيت كعنصر قياس الإشارة.غطاء الفولاذ المقاوم للصدأ وهيكل صغير من قطعة واحدة.جهاز الإرسال الذي يغرق في الماء مغلق تماما مع الفولاذ المقاوم للصدأمن الفولاذ، مما يضمن أداءاً ممتازاً ضدّ الماء.اختبارات مكافحة عالية ومنخفضة درجة الحرارة والشيخوخة الصارمة، مما أدى إلىموثوقية عالية واستقرار ممتاز.
.إنهيقيس الضغط الذي يمارسه عمود السائل ويحوله إلى قياس مستوى. يزداد الضغط مع ارتفاع السائل.
خصائص المنتج
1.دقة عالية: دقة ± 0.2٪ FS لقياسات موثوقة.
2نطاق قياس واسع: متوفر في نطاقات من 0 إلى 10 أمتار.
3البناء القوي: سكن من الفولاذ المقاوم للصدأ لتحقيق متانة ممتازة.
4تعويض الحرارة: يضمن قراءات دقيقة عبر نطاق واسع من درجات الحرارة.
5إشارات إخراج متعددة: 4-20mA، خيارات HART، Modbus متاحة.
6درجة الحرارة، والخطية، والانسداد والتكرارية للتعديل متعددة النقاط
التطبيقاتمن جهاز نقل مستوى المياه:
1: الأتمتة الصناعية: مراقبة ومراقبة العمليات في مصانع التصنيع..
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
معايير الأداء:
| نطاق القياس | 0~10m...400mH2O |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
عند النظر في شراء أجهزة نقل الضغط من السيليكون المنتشر، من المهم تقييم عدة عوامل لضمان أن المنتج المختار يلبي احتياجات التطبيق الخاصة بك.أدناه دليل شامل لمساعدتك خلال عملية الطلب
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m...400mH2O | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~7 أيام عمل للنماذج القياسية. قد تختلف المنتجات المخصصة.
5س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
6س: هل تقدمون الدعم الفني وخدمة ما بعد البيع؟
ج: نعم، نحن نقدم الدعم الفني الشامل وخدمة ما بعد البيع. فريقنا متاح للمساعدة في اختيار المنتج، توجيه التثبيت،وأي استفسارات تقنية أخرى قد تكون لديك.
