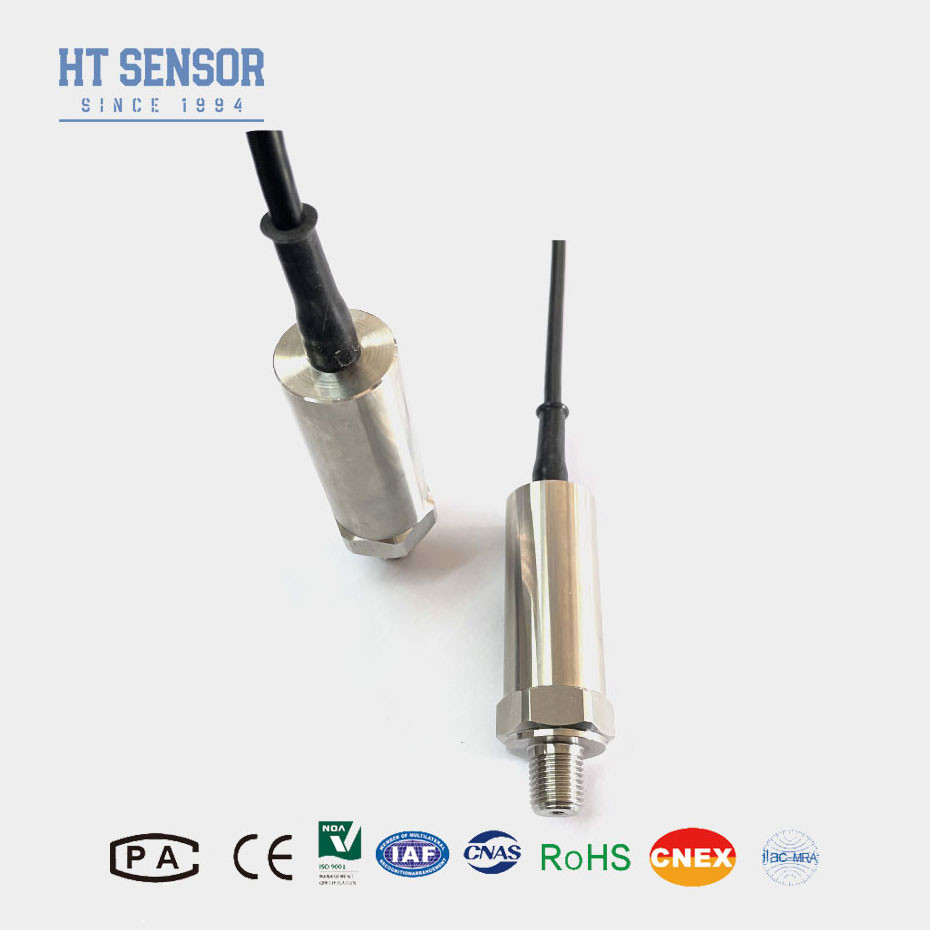

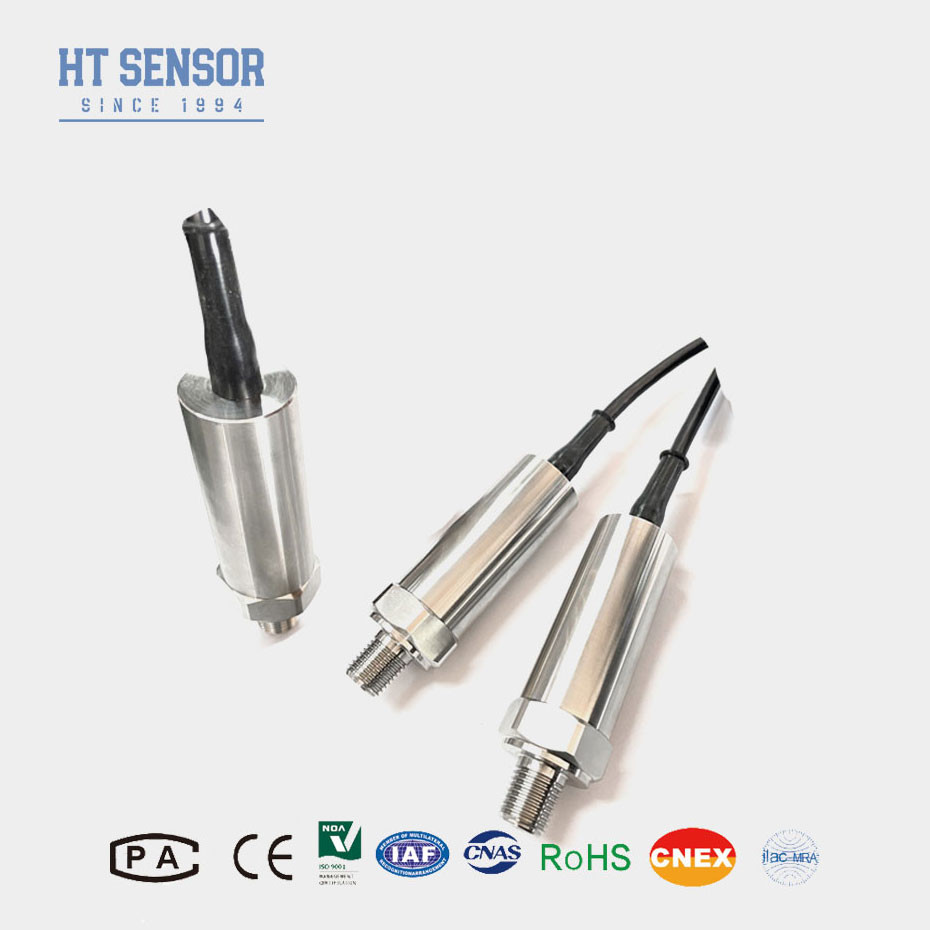

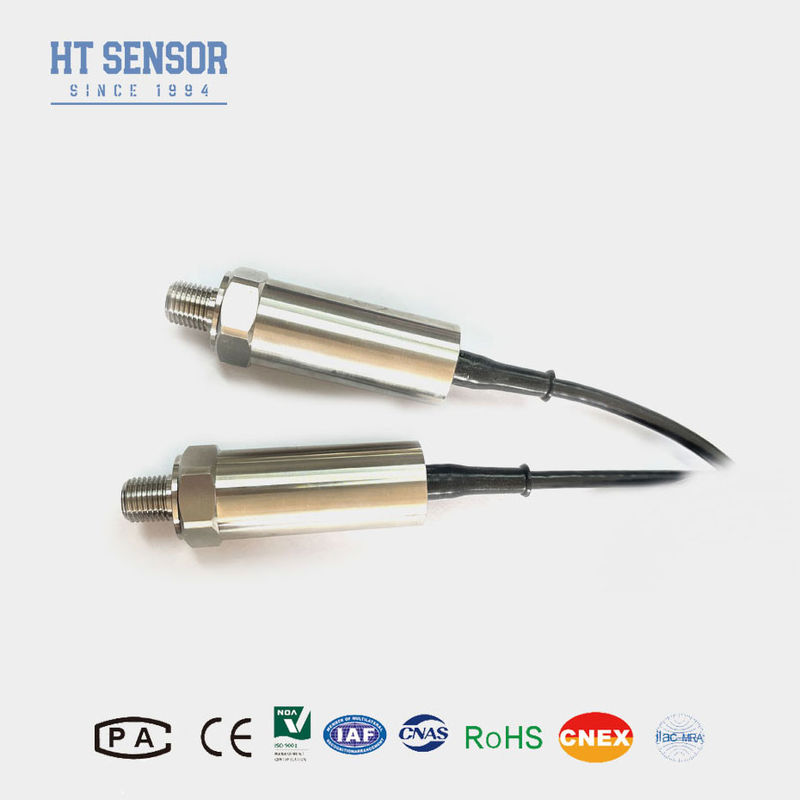

BP93420-IB مستشعر ضغط السيليكون المنتشر دقة عالية وقت الاستجابة السريع جهاز نقل الضغط
Product Details
| النموذج رقم: | BP93420-IB | القوة: | 5VDC /12-36VDC |
|---|---|---|---|
| خيط: | G1/2، M20*1.5، 1/2NPT | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مواد الإسكان: | 316L أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| وسط القياس: | <i>Liquid air.</i> <b>الهواء السائل.</b> <i>water oil</i> <b>زيت الماء</b> | درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| نطاق الضغط: | -100 كيلو باسكال ~ 0 ~ 5 كيلو باسكال ... 100 ميجا باسكال | إشارة الخروج: | 4-20mA أو RS485 Modobus |
| إبراز |
جهاز نقل ضغط عالي الدقة,جهاز استشعار الضغط السيليكوني المنتشر,وقت الاستجابة السريع جهاز نقل الضغط,Diffused Silicon Pressure Sensor,Fast Response Times Pressure Transmitter |
||
Product Description
BP93420-IB مستشعر ضغط السيليكون المنتشر مستشعر ضغط وقت الاستجابة السريعة
إدخال جهاز نقل ضغط السيليكون المنتشر:
BP93420IB ناقلات الضغط السيليكونية المنتشرة هي نوع من أجهزة استشعار الضغط التي تستخدم تكنولوجيا السيليكون المنتشرة لقياس تغيرات الضغط.هذه أجهزة الاستشعار تتكون من شريحة حائط من السيليكون رقيقة تتشوه تحت الضغط، مما يؤدي إلى تغيير في المقاومة. ثم يتم تحويل هذا التغيير في المقاومة إلى إشارة كهربائية ، والتي يمكن معالجتها وتفسيرها لتحديد الضغط المطبق.إحدى المزايا الرئيسية لأجهزة استشعار الضغط المتنتشرة من السيليكون هي حساسيتها عالية ودقة في قياس الضغطفهي قادرة على اكتشاف التغيرات الدقيقة للضغط بدقة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات حيث الرصد الدقيق للضغط أمر ضروري.
خصائص المنتجمن جهاز استشعار نقل الضغط:
1دقة عالية: أجهزة استشعار الضغط السيليكونية المنتشرة توفر دقة عالية في قياس الضغط، مما يضمن نتائج دقيقة وموثوقة.
2نطاق ضغط واسع: فهي قابلة للتطبيق على نطاق واسع من الضغوط، مما يجعلها مناسبة لمختلف التطبيقات الصناعية والتجارية.
3وقت الاستجابة السريع: تمتلك هذه أجهزة الاستجابة قدرات الاستجابة السريعة، مما يتيح التقاط التغيرات في الضغط في الوقت الحقيقي والاستجابة في الوقت المناسب للتغيرات.
4الحجم المدمج: أجهزة استشعار الضغط السيليكونية المنتشرة عادة ما تكون صغيرة الحجم، مما يسهل دمجها في أنظمة وتطبيقات مختلفة.
التطبيقاتمن جهاز استشعار نقل الضغط:
1.قياس ضغط الغازات السائلة غير الساخنة باستخدام 316L من الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
5مجموعة واسعة
معايير أداء جهاز استشعار ضغط:
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((معتاد) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| طلب أطراف جهاز نقل الضغط |
عند طلب جهاز إرسال مستوى السائل الغائم، من المهم النظر في عدة عوامل لضمان أن المنتج المختار يلبي متطلبات التطبيق الخاصة بك.هنا دليل شامل لمساعدتك خلال عملية الطلب:
1تحديد الحد الأقصى والحد الأدنى لمستويات السائل التي يجب قياسها. تأكد من أن جهاز الإرسال الذي تختاره يمكنه قياسها بدقة ضمن هذا النطاق.
2تأكد من أن المواد المستخدمة في جهاز الإرسال (مثل الفولاذ المقاوم للصدأ ، PVC ، PTFE) متوافقة مع السائل الذي يتم قياسه ،خاصة إذا كان التعامل مع مواد تآكل أو عدوانية
3. حدد إشارة الإخراج المناسبة لنظامك، مثل 4-20mA، 0-5VDC، أو الإخراجات الرقمية مثل RS485 أو Modbus، لضمان التوافق مع نظام الحصول على البيانات أو التحكم الخاص بك
4نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O..
5طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، لا يمكن استخدام أي كابل أو مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
6في حالة الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغ شركتنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تحسن التعويض الرقمي أداء أجهزة نقل الضغط؟
الجواب: تعويض الرقمي يزيد من الدقة عن طريق تصحيح الأخطاء الناجمة عن درجة الحرارة، والخطوط غير الخطيّة، وتعديلات المستشعرات.يحسن الاستجابة الديناميكية، ويحافظ على المعايرة مع مرور الوقت، مما يؤدي إلى قياسات موثوقة ودقيقة.
6ما هي الشهادات التي يحملونها أجهزة إرسال الضغط الخاصة بك؟
ناقلات الضغط لدينا تتوافق مع مختلف المعايير الدولية والشهادات، بما في ذلك CE، RoHS، و ISO.يمكن تقديم شهادات محددة بناءً على نموذج المنتج ومتطلبات التطبيق.
