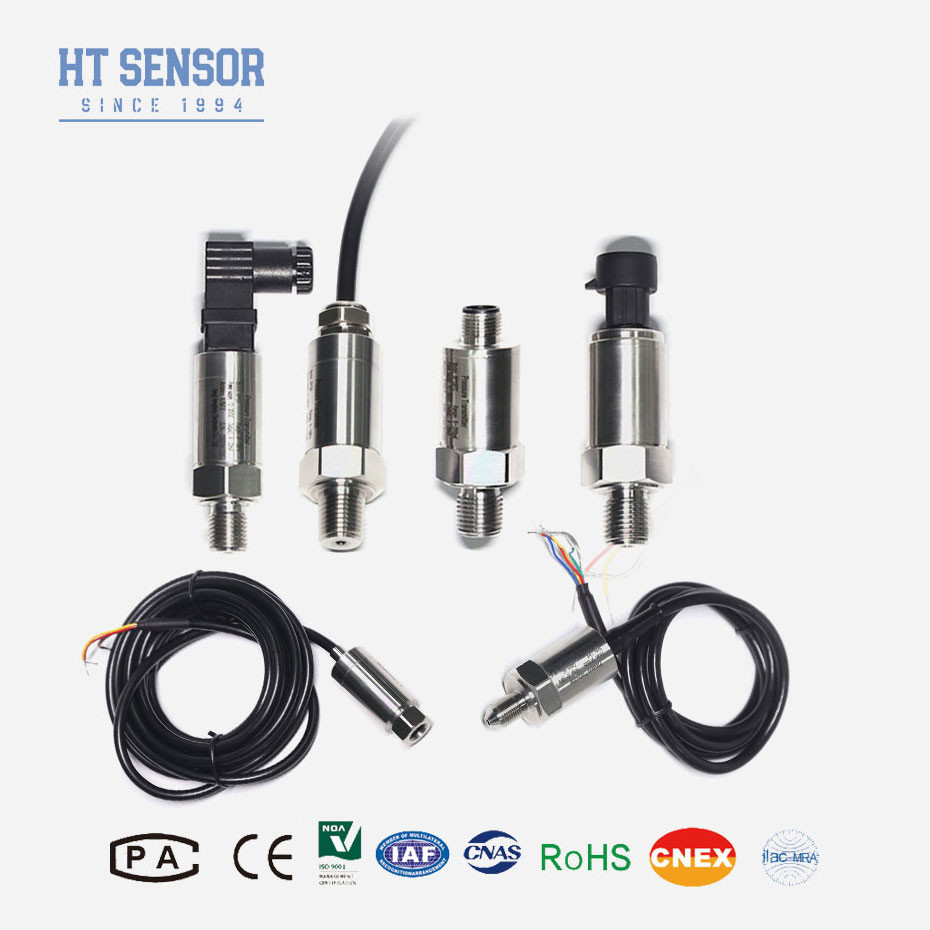

0.5-4.5VDC الخروج G1/4" ناقل نقل ضغط السيليكون للنفط الغازي المائي 0-10MPA
Product Details
| المواد: | 304 من الفولاذ المقاوم للصدأ | إشارة الخروج: | 4-20 مللي أمبير أو 0.5-4.5 فولت تيار مستمر |
|---|---|---|---|
| إمداد بالطاقة: | 24 فولت تيار مستمر أو 5 فولت تيار مستمر | الاتصال الإلكتروني: | ميني دين |
| نطاق القياس: | 0-10 كيلو باسكال ~ 10 ميجا باسكال | الدقة: | 0.25٪، 0.5٪ |
| عنصر الاستشعار: | جهاز استشعار الضغط السيليكوني المنتشر | نوع الاتصال: | G1/4، 1/4NPT، 1/8NPT |
| رمز النظام المنسق: | 9026201090 | صناعة المعدات الأولية: | OEM أو ODM |
| الضمان: | 24 شهراً | ||
| إبراز |
ناقل ضغط السيليكون للغاز,ناقل ضغط السيليكون للنفط,ناقل ضغط السيليكون للمياه,Silicon Pressure Transmitter For Oil,Silicon Pressure Transmitter For Water |
||
Product Description

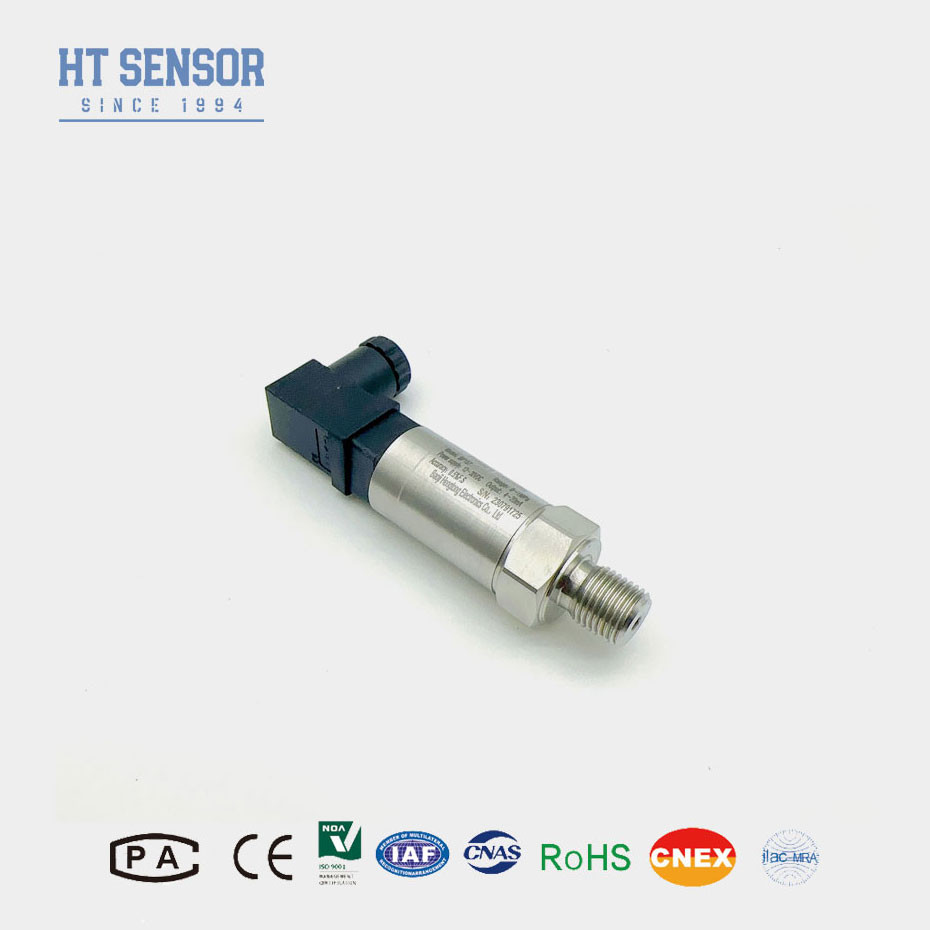

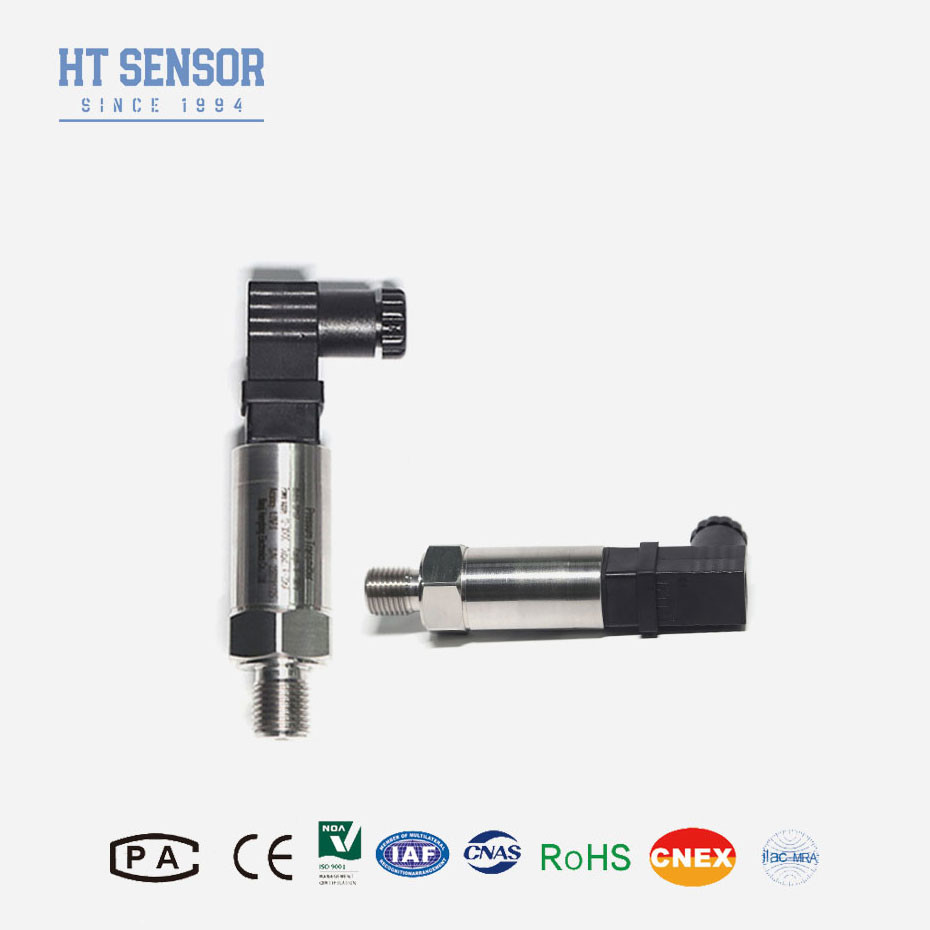

BP157 جهاز نقل ضغط السيليكون المنتشر المقاوم للضغط
مقدمة:
يحتوي جهاز الاستشعار على حجاب حجاب رقيق من السيليكون يعمل كعنصر استشعار. يتم تصنيع الحجاب حجاب باستخدام تقنية الأنظمة الكهربائية الدقيقة (MEMS).المقاومات المقاومة للضغط يتم نشرها في الحجاب السيليكونيهذه المقاومات تغير مقاومتها عندما يتشوه الحجاب الحاجز تحت الضغط. عندما يتم تطبيق الضغط على المستشعر، يتشوه الحجاب الحاجز السيليكوني.يؤدي التشوه إلى تغيير في الضغط على العناصر المقاومة للضغطالتوتر الناجم عن الضغط يغير مقاومة العناصر المقاومة للضغط في جسر Wheatstone.التوتر الناجم عن الضغط يغير مقاومة العناصر المقاومة للضغط في جسر Wheatstone.المخرج الخام من جسر Wheatstone عادة ما يكون صغيرًا جدًا ويحتاج إلى تضخيم. تضخيم دوائر تكييف الإشارة وتحويل الإشارة إلى تنسيق مخرج قياسي (على سبيل المثال ، 4-20mA ،0-5VDC، أو الناتج الرقمي).
خصائص المنتج:
التصميم المدمج والقوي
التداخلات الكهرومغناطيسية المضادة
مغلقة محامية بالكامل
حماية IP65
إشارات الخروج المتعددة
بناء صلب
سهولة الاندماج
التطبيقات:
متوافق مع الفولاذ المقاوم للصدأ 316L والغازات والسوائل غير السامة
قطاع البتروكيماويات والصناعات الأخرى
ضاغط الهواء، معدات الفراغ
أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | - 100 كيبا ~ 0 كيبا ~ 10 كيبا... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| ضغط الإفراط | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ± 0.25% (النموذجي) ، ± 0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| خطأ درجة الحرارة - صفر | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| خطأ درجة الحرارة | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| درجة حرارة التعويض | 0-50°C ((<35KPa) ، 0-70°C ((المعيار)) -20~80 ((يمكن تخصيصه) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| مواد السكن | 304 SS |
| مادة الحجاب الحاجز | 316L SS |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مواد الختم | مطاط الفلور أو غطاء اللحام الكامل |
| الوزن | ~ 0.20 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت | 5VDC |
نصائح الطلب
1تحديد نطاق الضغط: تحديد النطاق الكامل للضغوط التي سيحتاجها جهاز الإرسال لقياسها.تأكد من أن جهاز الإرسال الذي تختاره يمكن أن يقيس بدقة في هذا النطاق لتجنب الأخطاء والأضرار المحتملة.
2مستويات الدقة: فهم متطلبات الدقة لتطبيقك. تقدم أجهزة الإرسال المختلفة مستويات مختلفة من الدقة ، لذلك اختر واحدة تلبي احتياجاتك المحددة للبيانات الدقيقة.
3خيارات التثبيت: حدد كيفية تركيب جهاز الإرسال في تطبيقك، سواء كان يتطلب تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة.
4. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
5خيارات التثبيت: حدد كيفية تركيب جهاز الإرسال في تطبيقك، سواء كان يتطلب تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة.
الأسئلة الشائعة:
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 29 عامًا! فريقنا الفني يضم أكثر من 10 مهندسين.
س: هل تقبلون خدمة OEM ؟
ج: نعم، نحن نقبل OEM و ODM.
س: هل يمكنني أن أكون موزعكم؟
ج: نعم، نحن نبحث عن الموزعين في السوق الخارجية.
س: ما هو وقتك؟
ج: عادة 3-5days. للكميات فوق100pcs، تحتاج إلى 5-7 أيام عمل إضافية.
