| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | ISO9001, RoHs, CE |
| رقم الموديل: | بي بي 155 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD20.00-USD30.00 |
| تفاصيل التغليف: | كرتون |
| المواد: | 304 من الفولاذ المقاوم للصدأ | إشارة الخروج: | 4-20 مللي أمبير أو 0.5-4.5 فولت تيار مستمر، 0-10 فولت تيار مستمر |
|---|---|---|---|
| إمداد بالطاقة: | 24 فولت تيار مستمر أو 5 فولت تيار مستمر | الاتصال الإلكتروني: | باكارد |
| نطاق القياس: | 0-10 كيلو باسكال ~ 10 ميجا باسكال | الدقة: | 0.25٪، 0.5٪ |
| عنصر الاستشعار: | جهاز استشعار الضغط السيليكوني المنتشر | نوع الاتصال: | خيط |
| رمز النظام المنسق: | 9026209090 | صناعة المعدات الأولية: | OEM أو ODM |
| الضمان: | 24 شهراً | ||
| إبراز: | 0-10MPA ناقل ضغط السيليكون,G1/4 '' جهاز نقل ضغط السيليكون,ناقل الضغط السيليكوني للغاز والماء,G1/4'' Silicon Pressure Transmitter,Water Gas Oil Silicon Pressure Transmitter |
||

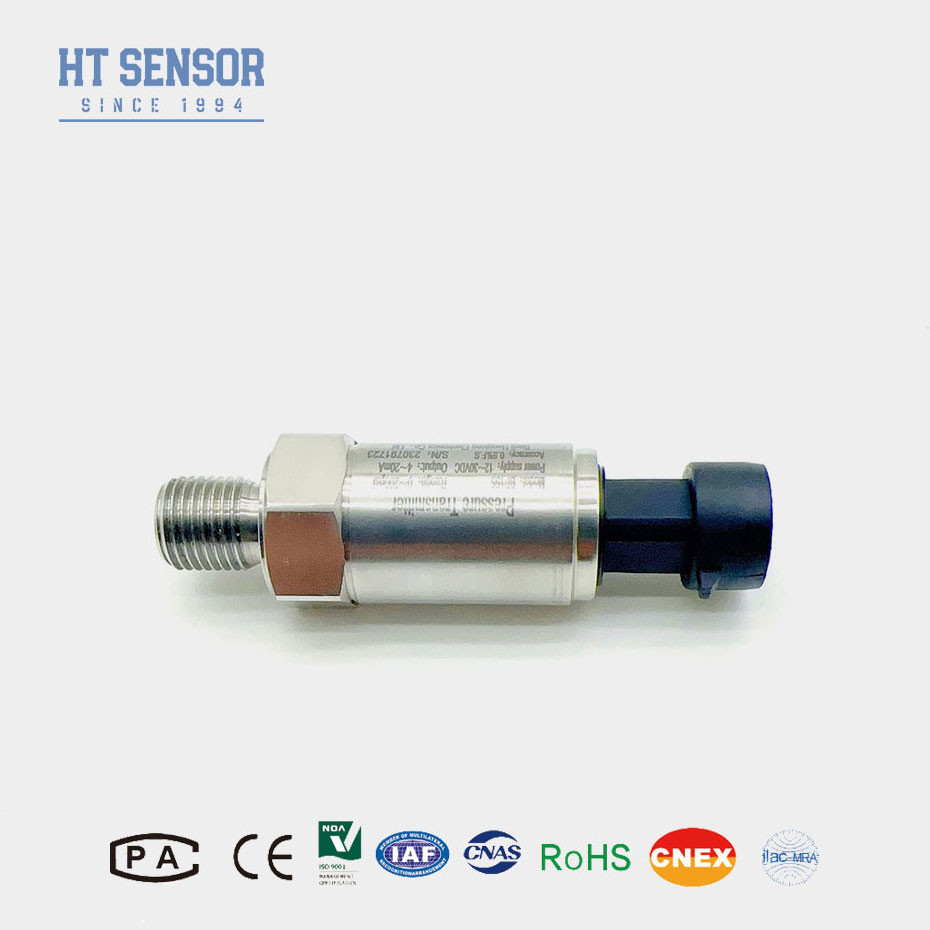

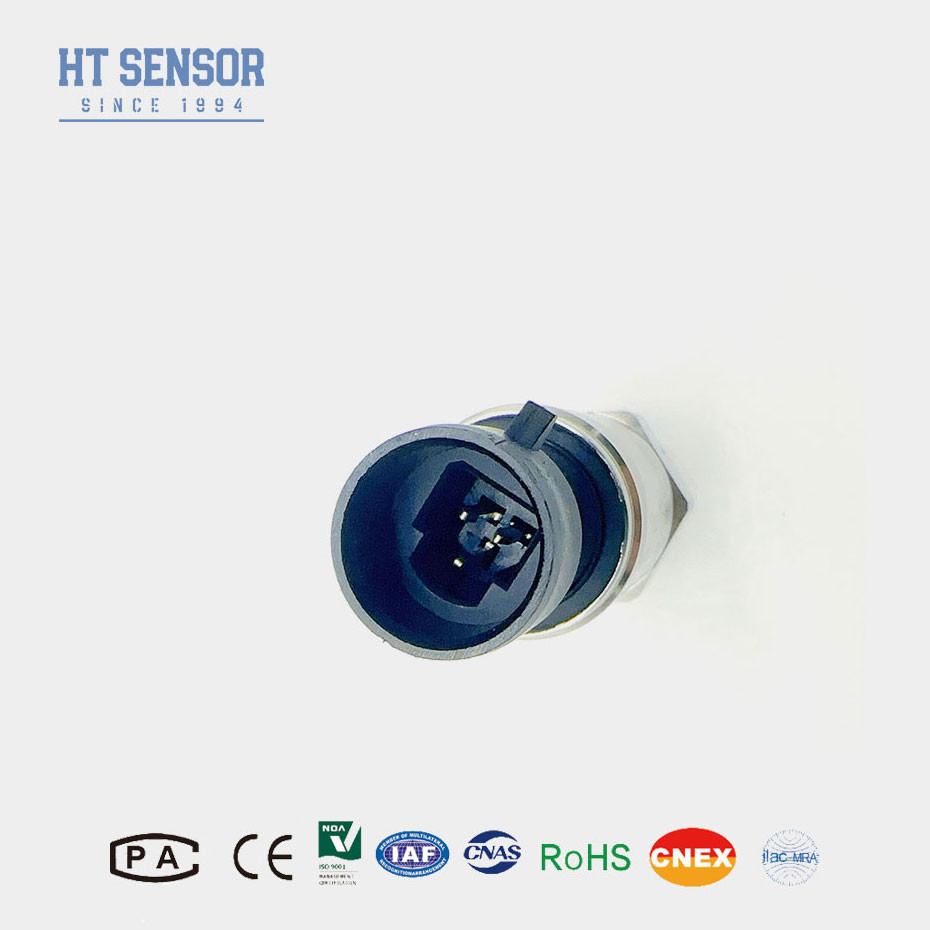

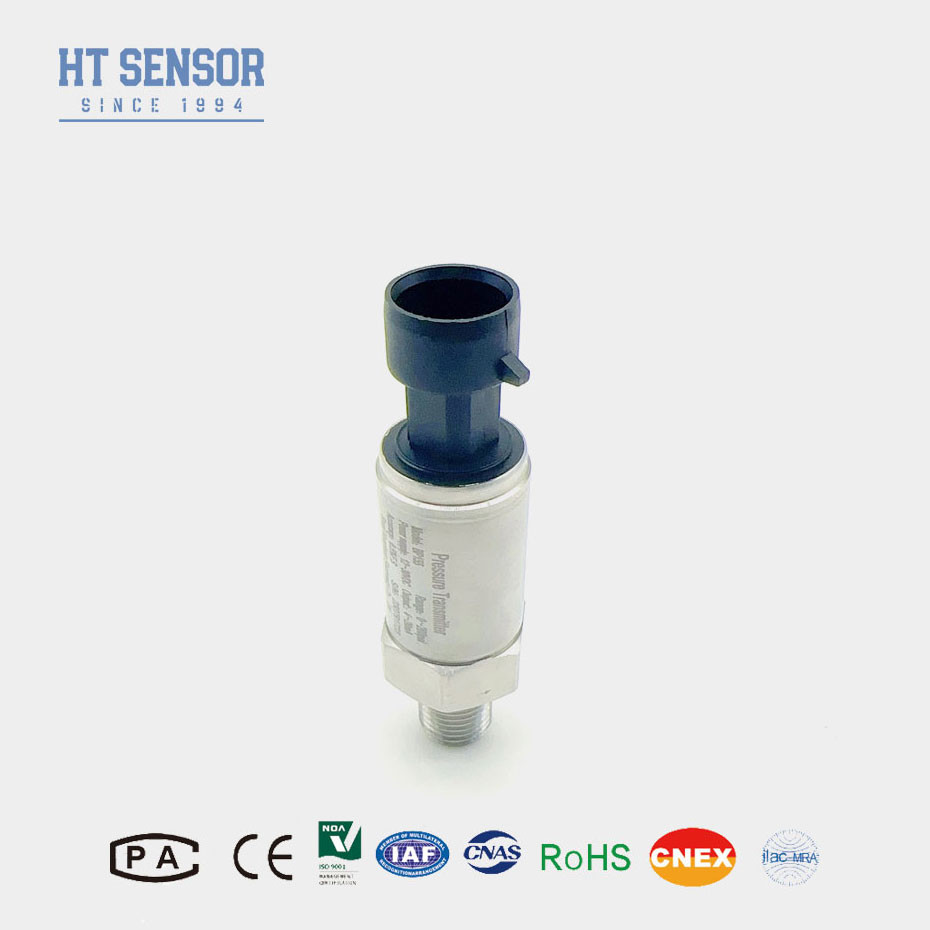

BP155 جهاز نقل ضغط السيليكون المتباعد
مقدمة:
BP155 بيناقل ضغط السيليكون المنتشرتعمل على أساس التأثير المقاوم للضغط في مواد السيليكون. يتم استخدام هذه أجهزة الاستشعار على نطاق واسع بسبب دقة عالية وموثوقيتها وقدرتها على قياس مجموعة واسعة من الضغوط.
يستخدم الجذر المملء بالزيت من غشاء الوقاية المقاوم للضغط من السيليكون كعنصر قياس للإشارة، ويقع دائرة معالجة الإشارة داخل غطاء من الفولاذ المقاوم للصدأ،تحويل إشارة جهاز الاستشعار إلى إشارة خروجاً قياسيةلقد خضع المنتج لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء مستقر وموثوق به.من خلال التعويض الرقمي يزيد من الدقة عن طريق تصحيح الأخطاء الناجمة عن درجة الحرارةيضمن الأداء المستقر عبر نطاق درجة حرارة واسع ، يحسن الاستجابة الديناميكية ، ويحافظ على المعايرة بمرور الوقت ،مما يؤدي إلى قياسات موثوقة ودقيقة.
خصائص المنتج:
التصميم المدمج والقوي
التداخلات الكهرومغناطيسية المضادة
مغلقة محامية بالكامل
حماية IP65
إشارات الخروج المتعددة
بناء صلب
سهولة الاندماج
التطبيقات:
متوافق مع الفولاذ المقاوم للصدأ 316L والغازات والسوائل غير السامة
قطاع البتروكيماويات والصناعات الأخرى
ضاغط الهواء، معدات الفراغ
أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | - 100 كيبا ~ 0 كيبا ~ 10 كيبا... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| ضغط الإفراط | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ± 0.25% (النموذجي) ، ± 0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| خطأ درجة الحرارة - صفر | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| خطأ درجة الحرارة | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| درجة حرارة التعويض | 0-50°C ((<35KPa) ، 0-70°C ((المعيار)) -20~80 ((يمكن تخصيصه) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| مواد السكن | 304 SS |
| مادة الحجاب الحاجز | 316L SS |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مواد الختم | مطاط الفلور أو غطاء اللحام الكامل |
| الوزن | ~ 0.20 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت | 5VDC |
نصائح الطلب
1تحديد نطاق الضغط: تحديد النطاق الكامل للضغوط التي سيحتاجها جهاز الإرسال لقياسها.تأكد من أن جهاز الإرسال الذي تختاره يمكن أن يقيس بدقة في هذا النطاق لتجنب الأخطاء والأضرار المحتملة.
2مستويات الدقة: فهم متطلبات الدقة لتطبيقك. تقدم أجهزة الإرسال المختلفة مستويات مختلفة من الدقة ، لذلك اختر واحدة تلبي احتياجاتك المحددة للبيانات الدقيقة.
3خيارات التثبيت: حدد كيفية تركيب جهاز الإرسال في تطبيقك، سواء كان يتطلب تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة.
4. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
5خيارات التثبيت: حدد كيفية تركيب جهاز الإرسال في تطبيقك، سواء كان يتطلب تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة.
الأسئلة الشائعة:
س: ما هو جهاز إرسال ضغط السيليكون المنتشر؟
ناقل الضغط السيليكوني المنتشر هو جهاز يقيس الضغط باستخدام الحجاب الحاجز السيليكوني مع العناصر المقاومة للضغط. عندما يتم تطبيق الضغط ، يتشوه الحجاب الحاجز ،تسبب تغييرا في المقاومة الكهربائية التي يتم تحويلها إلى قراءة الضغط المقابلة.
س: ما هي مزايا استخدام ناقل ضغط السيليكون المنتشر؟
ج: المزايا تشمل الدقة العالية والاستقرار الطويل الأجل الممتاز، والقدرات على نطاق ضغط واسع، والبناء القوي، والقدرة على العمل في البيئات القاسية.كما أنها معروفة بأوقات استجابتها السريعة وانخفاض استهلاك الطاقة.
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 29 عامًا! فريقنا الفني يضم أكثر من 10 مهندسين.
س: هل تقبلون خدمة OEM ؟
ج: نعم، نحن نقبل OEM و ODM.
س: ما هو وقتك؟
ج: عادة 3-5days. للكميات فوق100pcs، تحتاج إلى 5-7 أيام عمل إضافية.
