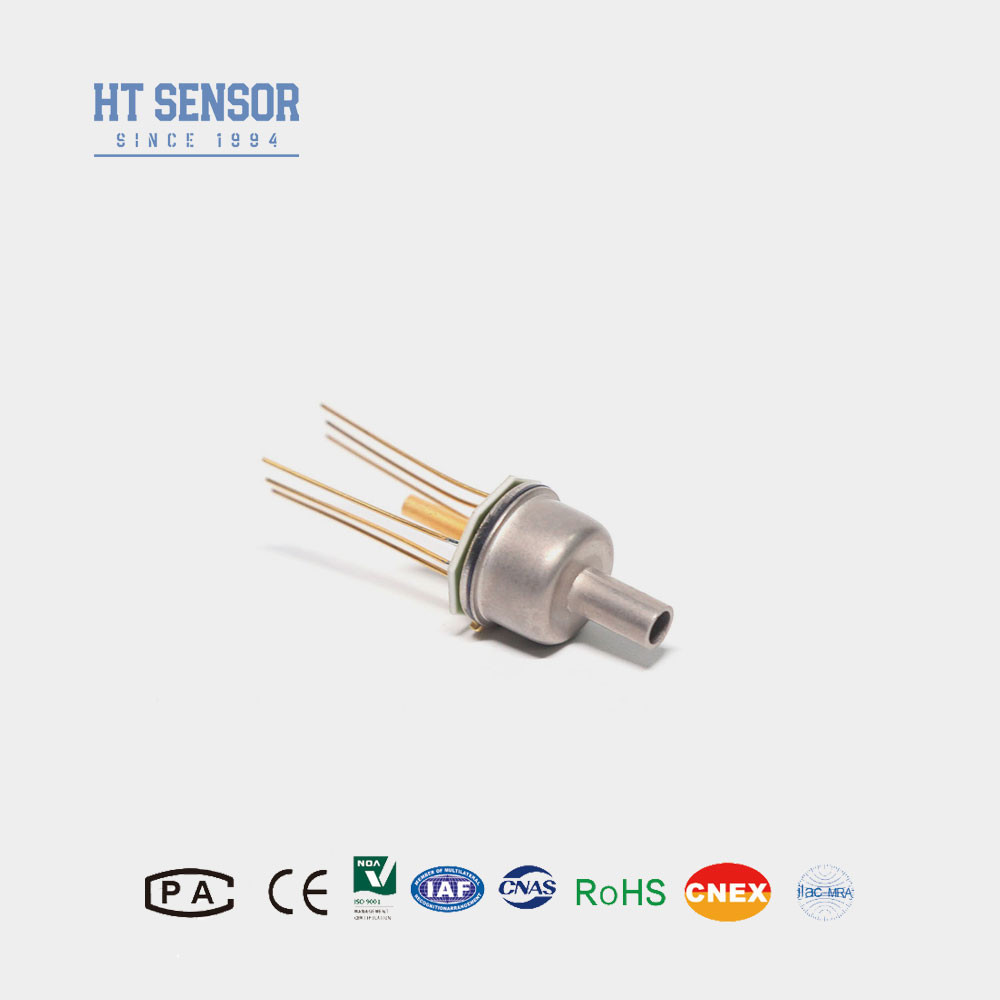

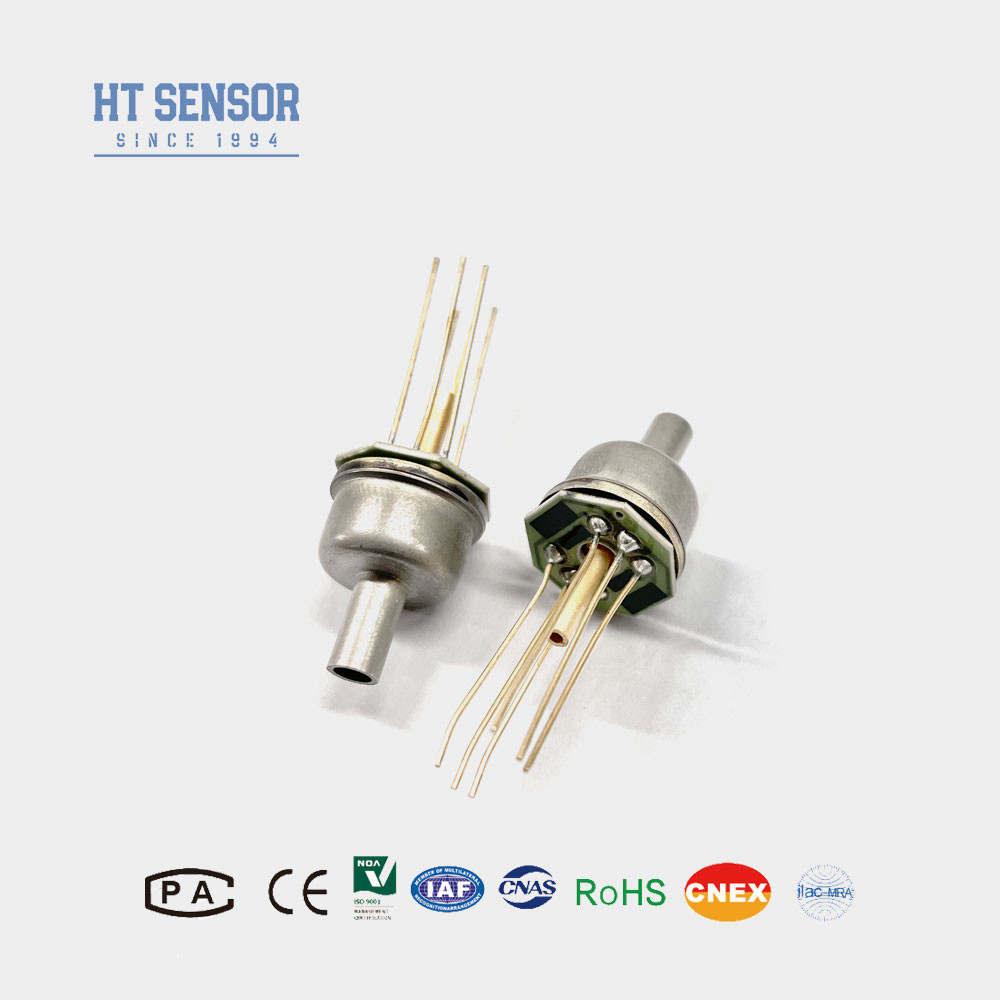

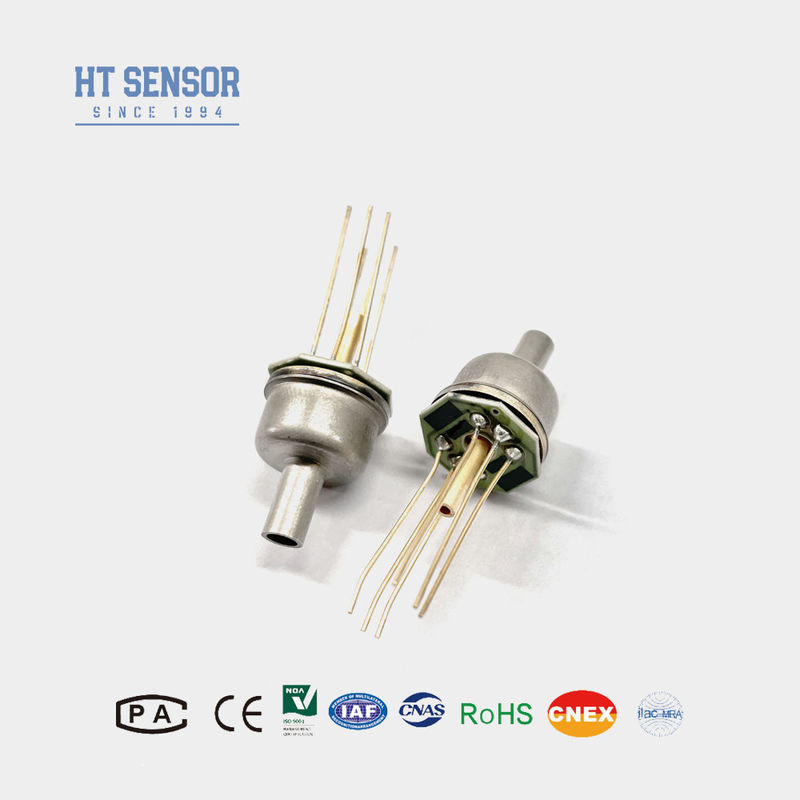

مستشعر ضغط السيليكون HT12 مع نطاق قياس واسع من 0 إلى 200kpa مستشعر للهواء الجاف
Product Details
| رقم الموديل: | HT12 | نوع الموضوع: | TO8 |
|---|---|---|---|
| نوع الأسلاك: | دبابيس كوفار مطلية بالذهب أو سلك السيليكون | قياس وسيط: | هواء الغاز الجاف |
| يتراوح: | 0-10 كيلو باسكال ~ 200 كيلو باسكال | الإخراج: | إشارة التناظرية |
| قوة: | 1.5ma | رمز النظام المنسق: | 9026209090 |
| ل: | مستشعر الضغط | التخصيص: | OEM و ODM |
| إبراز |
جهاز استشعار الضغط من 0 إلى 2Mpa,مستشعر ضغط السيليكون ذات نطاق قياس واسع,جهاز استشعار ضغط السيليكون HT12,Wide Measurement Range Silicon Pressure Sensor,HT12 Silicon Pressure Sensor |
||
Product Description
مستشعر ضغط السيليكون HT12 مع نطاق قياس واسع من 0 إلى 2Mpa
جهاز استشعار الضغط القائم على الانسداد الجسدي من السيليكون HT12 عبارة عن عنصر من السيليكون الواسع الانتشار مستقر للغاية تم تغليفه باستخدام تقنية التعبئة المتقدمة TO8.غياب قلب مليء بالزيت يلغي أخطاء الملف وتحسين استقرار النطاق الصغير بشكل كبير، مما يجعلها مناسبة بشكل خاص لقياس ضغط الغاز الجاف غير المتآكل.
خصائص المنتج لجهاز استشعار الضغط من السيليكون:- نطاق القياس واسع من 0 إلى 10KPa إلى 2Mpa.
- موثوقية عالية، استقرار جيد.
- تكنولوجيا تغليف TO8
- تطبيقات الطيران والفضاء
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
- تم قياس ضغط الغاز الجاف غير المآكل.
- نظام التحكم الهوائي التطبيقات الطبية الطبية الحيوية
- أجهزة التحكم في التكييف
- الطيران الفضائي المتعلق بغرض التجربة.
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:أدوات كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| النطاق مع TO8 | الحد الأدنى: 7Kpa الحد الأقصى: 200Kpa | |||||
| النوع | ماكس | الوحدة | ||||
| خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| الوزن | ~ 12.5 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | ||||||
| المخطط البناء | |
| البعد | |
| الاتصال الكهربائي والتعويض |
|
|
| نصائح الطلب |
- تأكد من الوصول الدقيق بين قلب جهاز الاستشعار والغطاء أثناء التجميع لتحقيق الختم الصلب المطلوب.
- ضع المكونات في محاذاة عمودية بعناية وطبق ضغطًا متساويًا عند التجميع لتجنب التشويش أو تلف لوحة التعويض.
- الحفاظ على اتصال مفتوح بين قناة الهواء في قلب جهاز استشعار الضغط والغلاف الجوي ، ومنع الماء أو البخار أو المواد المآكلة من دخول غرف الضغط الإيجابي والسلبي.
- إذا تم إجراء أي تغييرات على خطوط الدبوس ، راجع الملصق المرفق على نواة المستشعر لتحديدها بدقة.
| الشركة |
| أسئلة وأجوبة |
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز الاستشعار للضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم بسلاسة.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا بضمان لمدة 24 شهرًا من تاريخ الشحن، وتضمن خدمة ما بعد البيع لدينا استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
