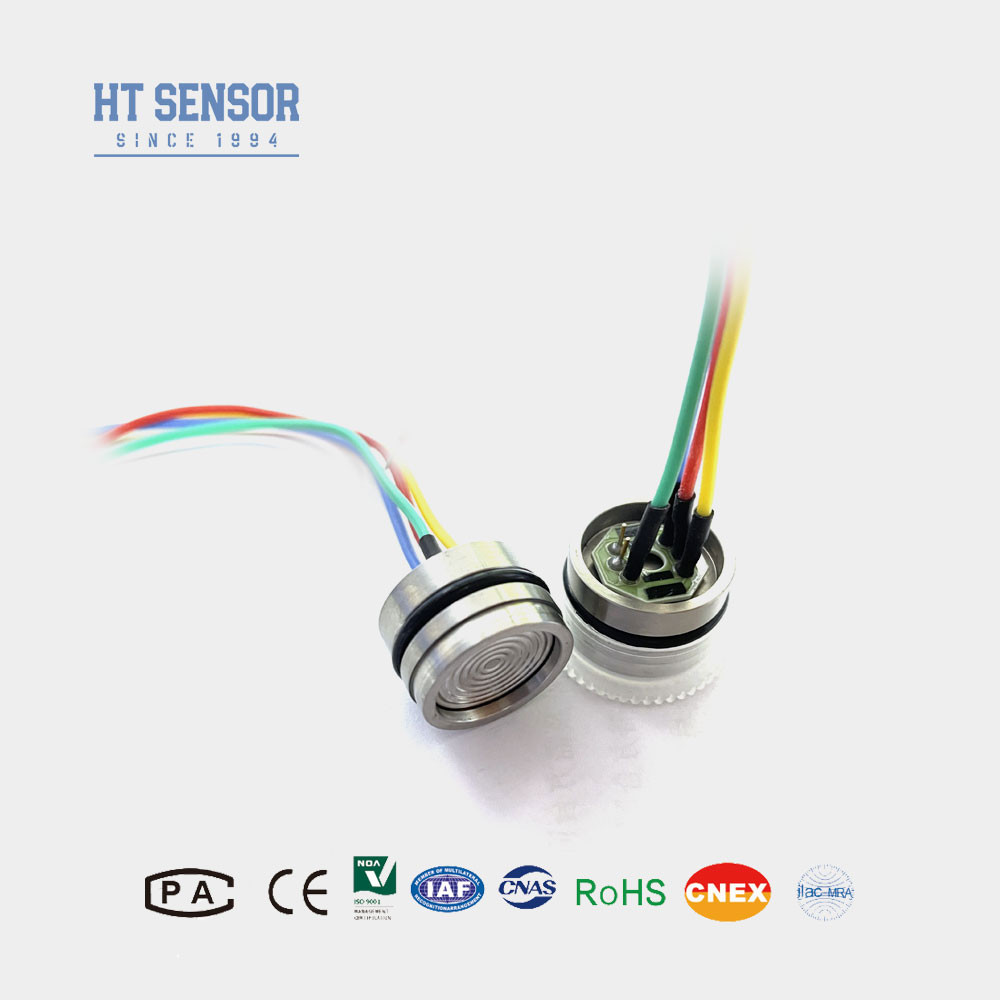

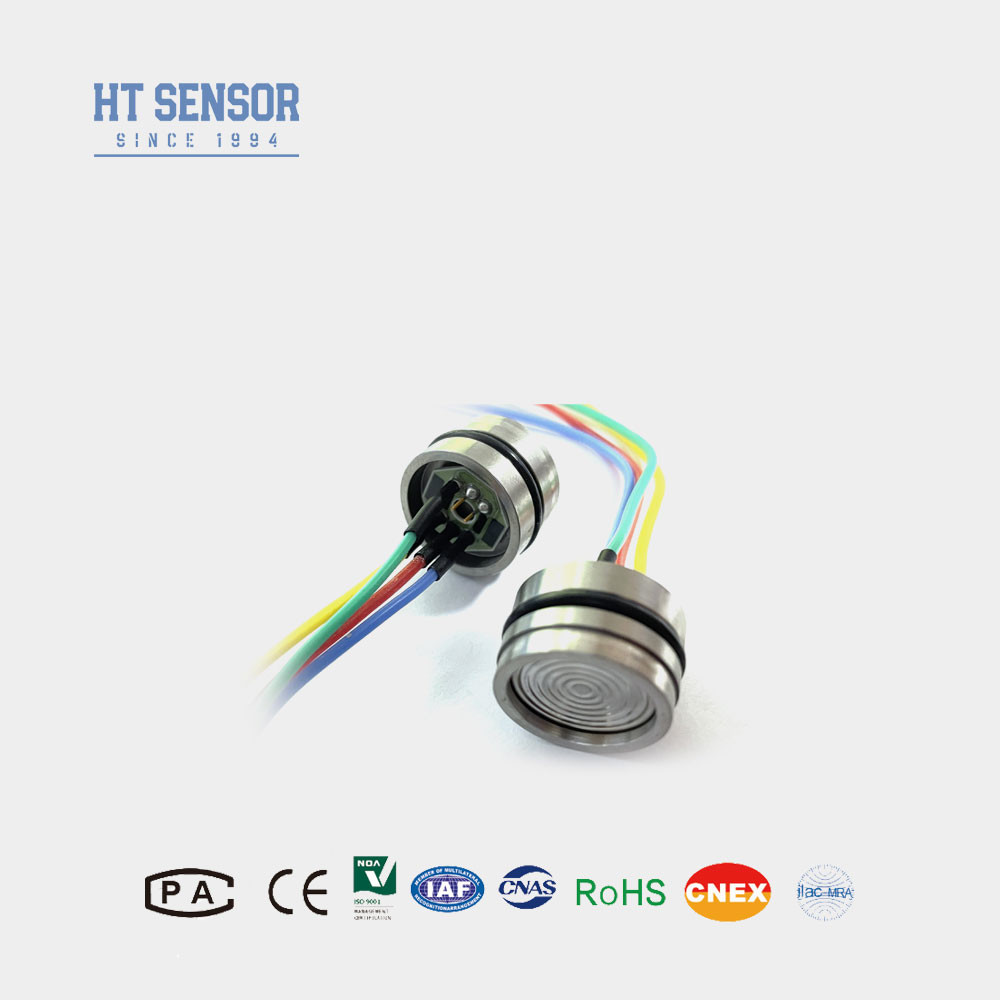

HT19 خلية استشعار ضغط السيليكون المقاوم للضغط لقياس ضغط مستشعر دقة عالية
Product Details
| مادة: | 316L | نطاق دقيقة: | 10kpa |
|---|---|---|---|
| الحد الأقصى: | 60 ميجا باسكال | إمداد: | 1.5 مللي أمبير (0.4-2.0 مللي أمبير) |
| تصنيع المعدات الأصلية: | نعم | اختيار: | دبوس مطلي بالذهب أو سلك سيليكون بأربعة ألوان |
| نموذج: | HT19 | عالي: | 12 ملم / 15 ملم |
| زيت: | السيليكون المتداول | خيط: | لا |
| إبراز |
خلية استشعار ضغط السيليكون,جهاز استشعار ضغط السيليكون عالي الدقة,HT19 جهاز استشعار ضغط السيليكون المقاوم للضغط,High Accuracy Silicon Pressure Sensor,HT19 Piezoresistive Silicon Pressure Sensor |
||
Product Description
HT19 خلية استشعار ضغط السيليكون المقاوم للضغط لقياس ضغط مستشعر دقة عالية
HT19 ضغط السيليكونجهاز استشعار
إدخال جهاز استشعار الضغط من السيليكون المليء بالزيت:
التصميم المتقدم المناسب للضغوط
- يستخدم المستشعر تصميم إجهاد محسّن في القاعدة المخمرة، مما يوفر استقرار ودقة محسّنة.
- يتم استخدام تقنيات SMT المتطورة (التكنولوجيا المرتفعة السطحية) ، وربط الأسلاك الذهبية ، وعمليات لحام الحاجز لضمان الأداء الموثوق به.
- يزيد طلاء الفراغ العالي ، والقضاء على الإجهاد في دورة الضغط ، وعلاجات الشيخوخة عالية درجة الحرارة من استقرار المستشعر وتكراره.
خصائص المنتججهاز استشعار الضغط من السيليكون المملوء بالزيت:
- نطاق قياس واسع: 0 ~ 10KPa ~ 100Mpa
- عبارة عن عنصر استشعار من السيليكون المقاوم للضغط
- الحجاب الكامل 316LSS، التيتانيوم الكامل أو Hastelloy
- مؤخرة حلقة O
- دقة عالية واستقرار.
التطبيقات من جهاز استشعار ضغط السيليكون المملوء بالزيت:
- ضغط القياس للغاز والسائل
- استغلال النفط
- إمدادات المياه، إمدادات الحرارة للمدينة
- نظام التحكم في العملية
- مراقبة الطيران والملاحة
- الضغط الهيدروليكي
البيانات الكهربائية لجهاز استشعار الضغط من السيليكون
- الإمدادات:1.5mADC
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- مقاومة العزل: ≥100MΩ / 50VDC
- الجهد العازل: 500VAC بين الغطاء والاتصال الكهربائي لن يسبب ضرر
- متوافقة متوسطة: سائل، غاز متوافق مع 316L الفولاذ المقاوم للصدأ
أداء مواصفات جهاز استشعار الضغط من السيليكون المملوء بالزيت
| معايير الأداء: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| النوع | ماكس | الوحدة | |||
| خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| درجة حرارة العمل | -20 ¢80 | °C | |||
| درجة حرارة التخزين | -40 ¢125 | °C | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | 28 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | |||||
البعد
ملاحظة:
1أثناء التجميع، والانتباه إلى تنسيق حجم النواة ومحفظة جهاز الإرسال لتحقيق ضيق الهواء المطلوبة.
2أثناء عملية تجميع السكن ، تأكد من أن يكون مستويًا عموديًا وتطبيق ضغط متساوي لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لتجنب تشوه الحجاب الحاجز أو ثقبها وتلف القلب.
5أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
6إذا كان هناك أي تغيير في دبوس، يرجى الرجوع إلى الملصق على المنتج الفعلي.
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
