بيئات الضغط العالي جهاز استشعار مستوى السائل مع نطاق الضغط من 0-1m 200m
تفاصيل المنتج
| النموذج رقم: | BH93420-III | مادة مشكلة: | 304SS أو 316L |
|---|---|---|---|
| القوة: | 24 فولت تيار مستمر (12-32 فولت تيار مستمر) | انتاج |: | 4-20mA / RS485 / هارت وهلم جرا |
| مادة الحجاب الحاجز: | 316L الفولاذ المقاوم للصدأ | المواصفات: | مع شاشة LED/LCD |
| تصميم الهيكل: | يمكن أن يكون نوع الإدخال مع العرض | نطاق الضغط: | 0-1m-200 mH2O |
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | تصنيف الملكية الفكرية: | IP68 |
| إبراز |
200 متر جهاز إرسال مستوى السائل,0-1m ناقل مستوى السائل,جهاز نقل مستوى السائل عالي الضغط |
||
وصف المنتج
يستخدم في بيئات الضغط العالي مستوى السائل جهاز استشعار جهاز إرسال مع نطاق الضغط من 0-1m---200m

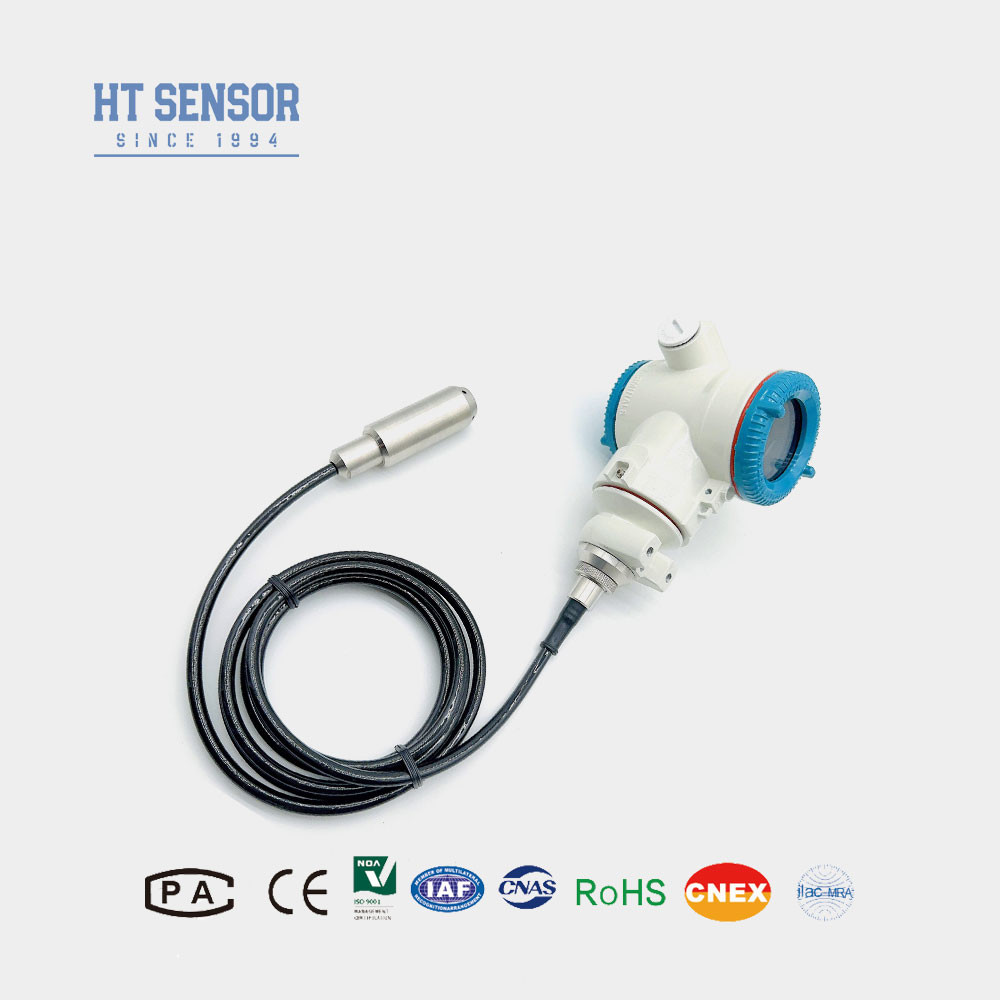

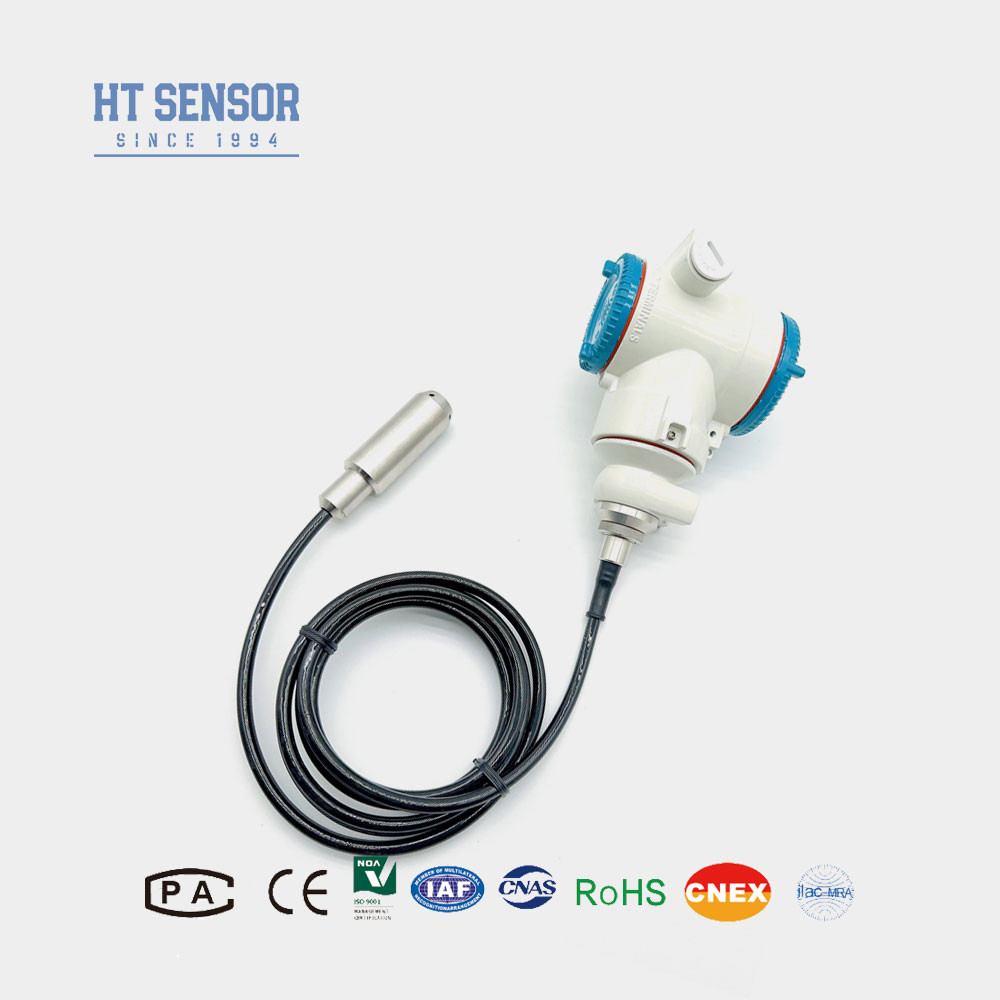

بهـ93420جهاز إرسال مستوى السائل القابل للغوص
إدخال جهاز استشعار مستوى السائل:
BH93420-I هو جهاز إرسال مستوى المياه القوي والموثوق به الذي يستخدم جهاز استشعار ضغط من سلسلة HT ومستشعر مليء بالزيت كمكون لقياس الإشارة.الذي يغرق في السائل، مغطاة بالكامل في الفولاذ المقاوم للصدأ، وتوفير أداء مقاومة للماء IP68 استثنائية.هذا جهاز الإرسال سهل الاستخدام وسهل التثبيت في الميدان، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات قياس مستوى السائل في مختلف الصناعات ، مثل البتروكيماويات ، المعادن ، الطاقة ، الصيدلة ، إمدادات المياه والصرف ،وحماية البيئة.
خصائص المنتجمن جهاز استشعار مستوى السائل:
- غطاء كامل من الفولاذ المقاوم للصدأ للاستجابة لبيئات الاختبار المختلفة.
- قياس المسبار من نوع الغمر لسهولة التثبيت.
- خيارات إشارة الخروج المتنوعة لتلبية متطلبات التطبيق.
- علامة مضادة للانفجار: ExiaIICT6، لضمان التشغيل الآمن في المناطق الخطرة.
- درجة حماية عالية: IP68، مما يوفر أداء مقاوم للماء قوي.
- خيارات كابلات PE أو PU ، PTFE لتحسين المتانة والمقاومة الكيميائية.
التطبيقاتمن جهاز استشعار مستوى السائل:.
1متوافق مع 316LSS، السوائل غير التآكل.
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية وخزانات المياه والآبار والأنهار ومياه البحار والبحيرات ، وما إلى ذلك.
3قياس مستويات الوقود في ديزل وخزانات الوقود
| معايير الأداءمن جهاز استشعار مستوى السائل | |
| نطاق القياس | 0~10m... 400m |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 2X النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 |
| نصائح الطلب |
- لضمان التشغيل الموثوق به ، يوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع.
- الأرضية السليمة للمنتج وإمدادات الطاقة ضرورية لأداء موثوق به.
- بالنسبة للتطبيقات ذات التداخل الكهرومغناطيسي أو الترددات الراديوية القوية، قدم تفاصيل إلى الشركة وذكر ذلك في الطلب.
| النظام الدليل | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
