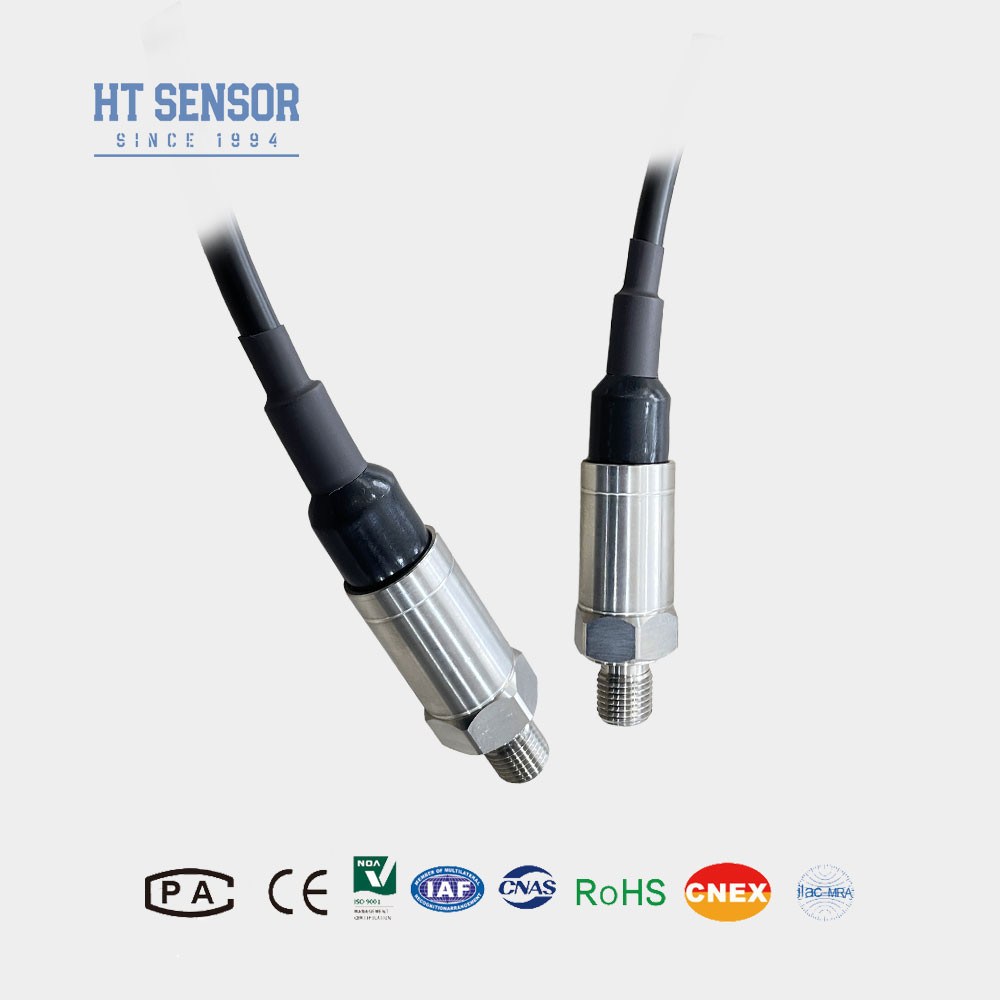

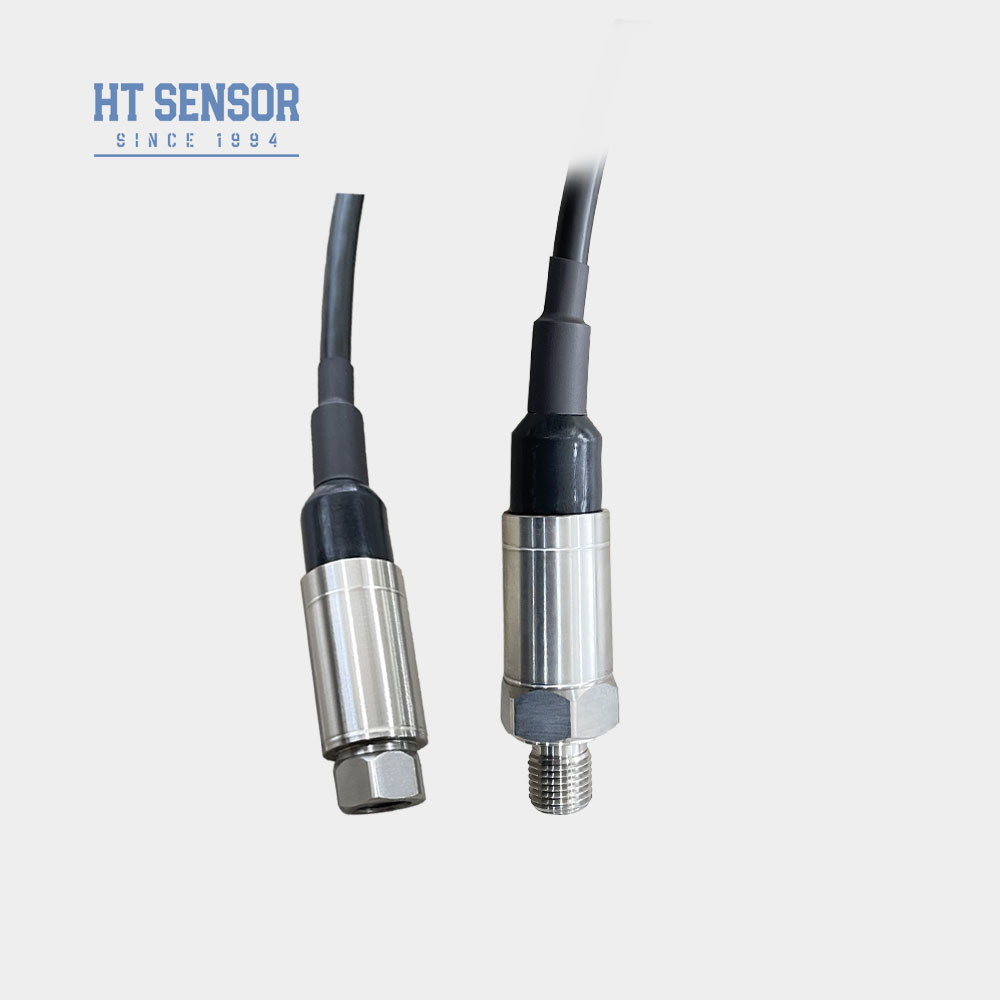

مستشعر ناقل الضغط المقاوم للتآكل في 316L الفولاذ المقاوم للصدأ للمستشعر الصناعي
Product Details
| النموذج رقم: | بي بي 156 | النطاق: | 0 ~ 10 كيلو باسكال ~ 20 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 4-20 مللي أمبير، 0.5-4.5 فولت تيار مستمر | مواد الإسكان: | الفولاذ المقاوم للصدأ الملحومة |
| نوع الضغط: | مقياس/أ/س | النوع: | مستشعر جهاز نقل الضغط |
| جهاز استشعار: | مستشعر الضغط المملوء بالزيت | القوة: | 12-32 فولت تيار مستمر |
| درجة الدقة: | 0.5٪ فس | المرفق: | كابل مستوى السائل IP67 |
| خيط: | G1/4 M12*1 أو OEM | ||
| إبراز |
مستشعر جهاز نقل الضغط الصناعي,جهاز استشعار نقل الضغط من الفولاذ المقاوم للصدأ 316L,جهاز استشعار ضغط مقاوم للتآكل,316L Stainless Steel Pressure Transmitter Sensor,Corrosion-Resistant Pressure Transmitter Sensor |
||
Product Description
316L الصلب المقاوم للصدأ ناقل الضغط الصناعي جهاز استشعار ناقل للصناعة المقاومة للتآكل
BP156 مستشعر الضغط الصناعي جهاز إرسال
إدخال ضغط صناعي صغيرجهاز استشعار جهاز إرسال:
جهاز نقل الضغط الصناعي BP156جهاز استشعاريستخدم جهاز استشعار ضغط ذو أداء عالي من السيليكون كعنصر استشعار أساسي. يتضمن تعويض درجة الحرارة المتقدمة، تصحيح الدائرة الرقمية،وتكييف الإشارة لتقديم إشارات الصناعة والشبكة الناتجة القياسيةيحتوي على غطاء مقاوم للماء IP68 مصمم للبيئات الصناعية المطالبةويتم التحقق منها من خلال عمليات صارمة بما في ذلك تخفيف الضغوطات من خلال الحمل الدوري، اختبارات الشيخوخة، ومحاكاة البيئة لضمان الاستقرار والموثوقية على المدى الطويل.
خصائص المنتجمن مستشعر ضغط صناعي صغير:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ.
2التصميم المدمج والخفيف
3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن الضغط الصناعيجهاز استشعار جهاز إرسال:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء من الضغط الصناعيمستشعر الإرسال: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيارمن مستشعر ضغط DIN صغير |
| نصائح الطلب |
- عند اختيار المنتج ، من المهم التأكد من أن الوسط قيد الاختبار متوافق مع الأجزاء المبللة للجهاز. وهذا سيساعد على منع مشاكل عدم توافق المواد المحتملة.
- يرجى ملاحظة أن نماذج أجهزة إرسال الضغط المقاومة للانفجار لا تأتي مزودة بشاشة رقمية كنموذج قياسي. إذا كانت هناك حاجة إلى شاشة، فيجب تحديد ذلك عند وضع الطلب.
- في حالة أجهزة الإرسال ذات رؤوس شاشة LCD أو LED ، يجب أن يكون فولتاج إمدادات الطاقة لا يقل عن 20VDC لضمان التشغيل السليم. يجب أخذ هذا في الاعتبار عند طلب هذه المنتجات.
- لضمان التشغيل الموثوق به على المدى الطويل ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موصلين بشكل صحيح.هذا يساعد على الحماية من الضغط الكهربائي والتداخل.
- نطاق درجة حرارة التشغيل المسموح بها لخواتم O المطاط الفلورية هو -20 °C إلى 250 °C. إذا كان التطبيق يتطلب درجات حرارة أقل من -20 °C،يجب اختيار حلقات O EPDM بدلاً من ذلك لضمان ختم موثوق به.
- لا يتم توفير مجموعات الكابلات بشكل افتراضي. إذا كانت هناك حاجة إلى كابل ، فهناك ثلاثة خيارات مادة متاحة: البولي إيثيلين (PE) ، وبولي فينيل كلوريد (PVC) ، وبولي تيترافلور إيثيلين (PTFE).ما لم يحدد خلاف ذلكالمادة الافتراضية للكابلات ستكون البولي إيثيلين.
- لمتطلبات التطبيقات الخاصة مثل الاهتزازات القوية، والتأثير الفوري، أو التداخلات الكهرومغناطيسية عالية / ترددات الراديو،يرجى إبلاغنا مسبقا حتى نتمكن من توصية وتوفير الحل المخصص المناسب.
- هذا النموذج المفصل أكثر تفصيلا يغطي نفس المعلومات بطريقة أكثر شمولا، وتوفير سياق إضافي وتفسير لكل نقطة رئيسية.هذا يمكن أن يكون مفيدًا للتطبيقات التي تتطلب إرشادات أكثر عمقًا.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS،FedEx،DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،حزمة التصدير القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
