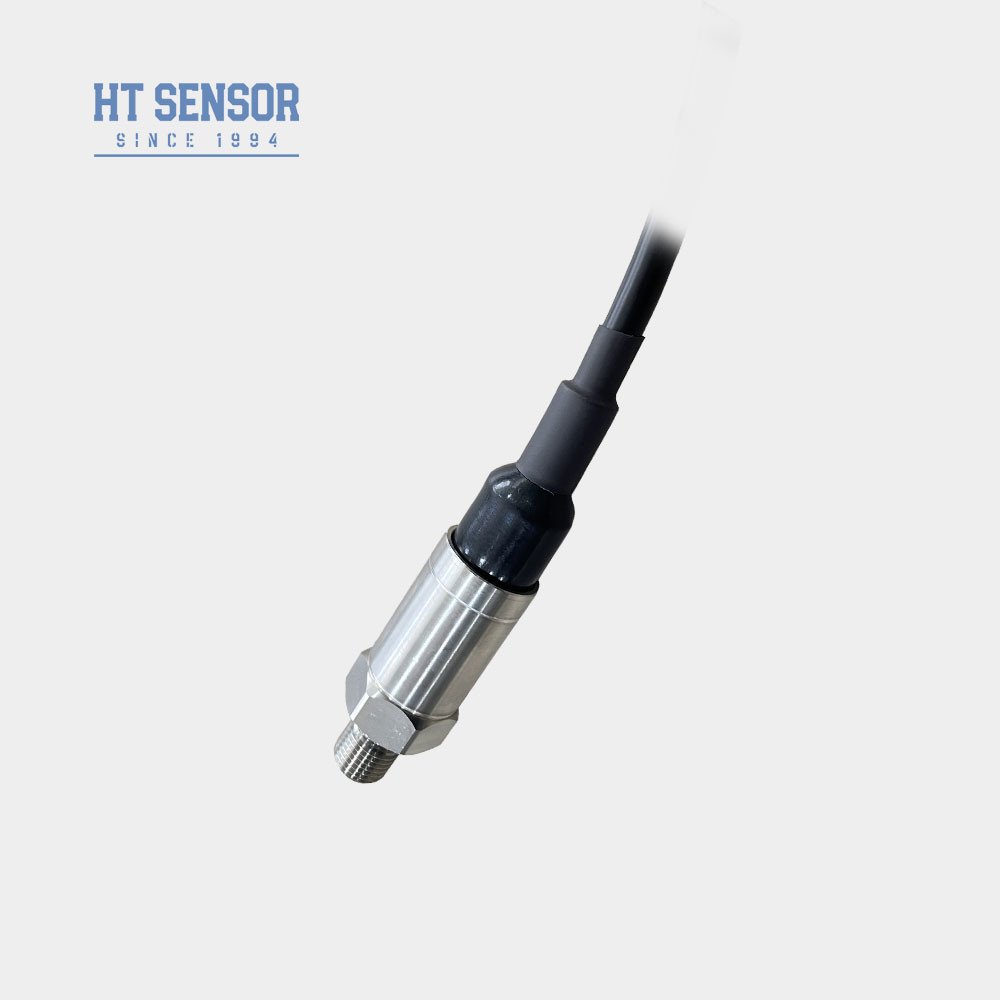

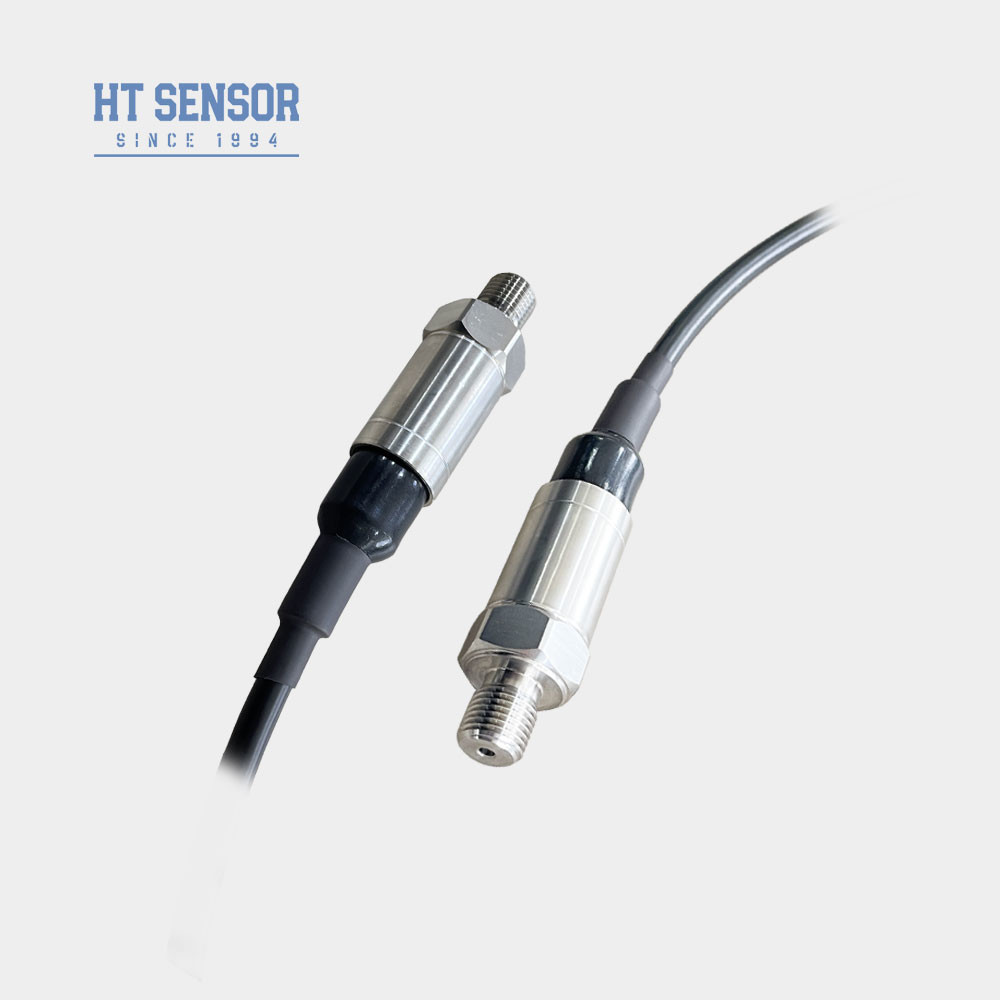

جهاز إرسال أجهزة استشعار الضغط الصناعية من الفولاذ المقاوم للصدأ للصناعات البحرية والطيران
Product Details
| النموذج رقم: | BP156-ip67 | النطاق: | 0 ~ 10 كيلو باسكال ~ 20 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 4-20mA وهلم جرا | مواد الإسكان: | الفولاذ المقاوم للصدأ الملحومة |
| نوع الضغط: | G/A/S | النوع: | جهاز إرسال مستشعر الضغط الصناعي |
| جهاز استشعار: | مستشعر ضغط السيليكون | القوة: | 12-32 فولت تيار مستمر |
| درجة الدقة: | 0.5٪ فس | المرفق: | كابل مستوى السائل IP67 |
| خيط: | G1/4 أو OEM | ||
| إبراز |
مستشعر الضغط الصناعي من الفولاذ المقاوم للصدأ,مستشعر الضغط الصناعي البحري,جهاز استشعار الضغط الصناعي للطيران,Marine Industrial Pressure Sensor,Aviation Industrial Pressure Sensor |
||
Product Description
جهاز إرسال أجهزة استشعار الضغط الصناعية من الفولاذ المقاوم للصدأ للصناعات البحرية والطيران
BP156 مستشعر الضغط الصناعي جهاز إرسال
إدخال جهاز استشعار ضغط صناعي صغيرجهاز إرسال:
جهاز نقل الضغط الصناعي BP156 المدمج. يحتوي على جهاز استشعار ضغط من السيليكونوالإنتاج الصناعي القياسيمصممة مع غطاء مقاوم للماء IP68. تخضع لاختبارات صارمة والتحقق من صحة الاستقرار على المدى الطويل والموثوقية.
خصائص المنتجمن مستشعر الضغط الصناعي الصغيرجهاز إرسال:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ.
2التصميم المدمج والخفيف
3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن مستشعر الضغط الصناعي الصغيرجهاز إرسال:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء من مستشعر الضغط الصناعي الصغيرجهاز إرسال: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيارمن مستشعر ضغط DIN صغير |
| نصائح الطلب |
- اختيار المنتج وتذكيرات الاستخدام:
- يجب ضمان التوافق بين الوسيط قيد الاختبار والأجزاء المبللة للمنتج.
- النماذج المقاومة للانفجار لا تشمل الشاشات الرقمية.
- يحتاج أجهزة الإرسال ذات شاشات LCD/LED إلى إمدادات طاقة 20VDC على الأقل.
- قم بتثبيت حماية من البرق وتعزيز الأرضية لضمان التشغيل الموثوق به.
- عند درجات حرارة أقل من -20 درجة مئوية، استخدم حلقات O EPDM بدلاً من المطاط الفلوريني.
- الكابل غير مدرج افتراضيًا؛ اختر بين PE أو PVC أو PTFE إذا لزم الأمر.
- أخبرنا عن متطلبات خاصة مثل الاهتزاز أو الاصطدام أو EMI للحلول المخصصة.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS،FedEx،DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،حزمة التصدير القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
