| Place of Origin: | Baoji，China |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| Model Number: | BP93420DII |
| Minimum Order Quantity: | 1 |
| الأسعار: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP93420DII | درجة حرارة التخزين: | -40 ~ 100 درجة مئوية |
|---|---|---|---|
| Pressure Type: | Differential Pressure | درجة الحرارة التشغيل.: | -30 ~ 80 درجة |
| Long-Term Stability: | ±0.2%F.S/Year(>200kpa) | حزمة النقل: | التعبئة القياسية للتصدير مع الكرتون |
| Origin: | China | الرمز السريع: | 9026201090 |
| Supply Ability: | 20000PCS/Year | Measuring Medium: | Gas or Liquid |
| Accuracy Grade: | 0.25%,0.5% | IP Rating: | IP65 |
| إبراز: | ناقل ضغط تفاضلي عالي الدقة,محول ضغط تفاضلي مليء بالزيت,جهاز نقل الضغط التفاضلي OEM,Oil Filled Differential Pressure Transducer,OEM Differential Pressure Transmitter |
||

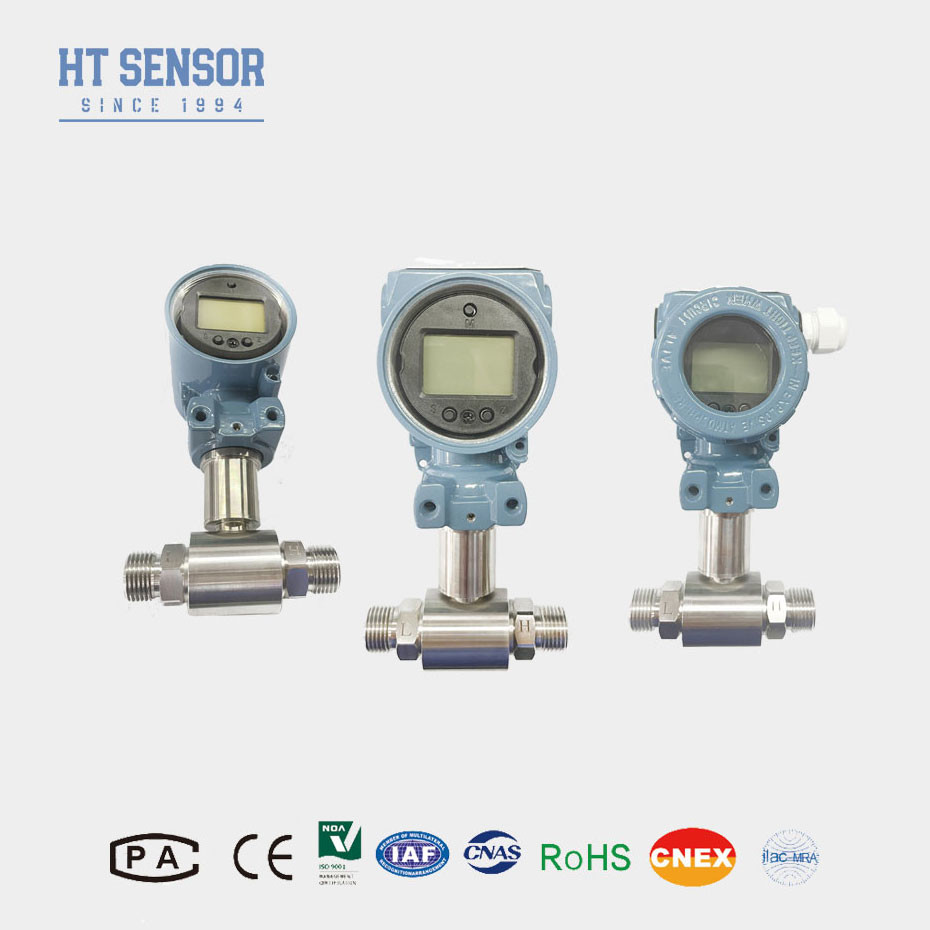

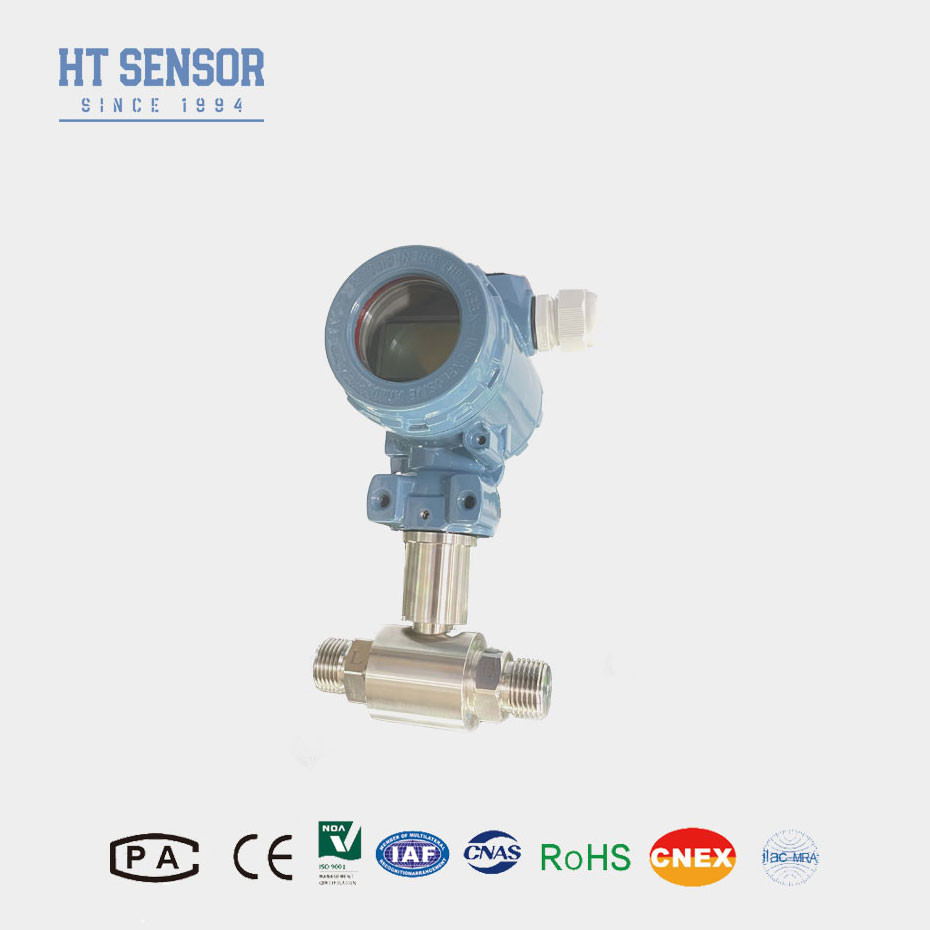

BP93420DII ناقل الضغط التفاضلي المملوء بالزيت عالي الدقة يستخدم جهاز استشعار السيليكون المنتشر المقاوم للطفرات. يستخدم معايرة متعددة النقاط لدرجة حرارة جهاز الاستشعار ، والخطية ،التشنج والتكرار من خلال تكنولوجيا التعويض الرقمي.
تعويض الرقمي يعزز أداء وموثوقية أجهزة نقل الضغط من خلال الاستفادة من الخوارزميات المتقدمة وتقنيات المعالجة الرقمية.وحلول قياس الضغط القابلة للتخصيص لمجموعة واسعة من التطبيقات.
خصائص المنتج:
1دقة عالية
2نطاق قياس واسع
3مقاومة قوية للتآكل
4. قدرة قوية على مكافحة التدخل
5قابلية التكيف مع درجات الحرارة العالية
6صيانة سهلة
7خيارات إشارة إخراج متعددة
8. موثوقية عالية
التطبيقات:
1مناسبة لقياس ضغط التفاضل من الغازات أو السوائل المختلفة في خطوط أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
2تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
3قياس الضغط في خطوط الأنابيب وغرف الأفران
| معايير الأداء | |
| نطاق القياس | 0-10KPa...~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/oC ((> 100KPa) ، ± 0.02%FS/oC (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ، 10-70 درجة مئوية |
| درجة حرارة العمل | -30 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa... ~ 2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
