| Place of Origin: | Baoji，China |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |

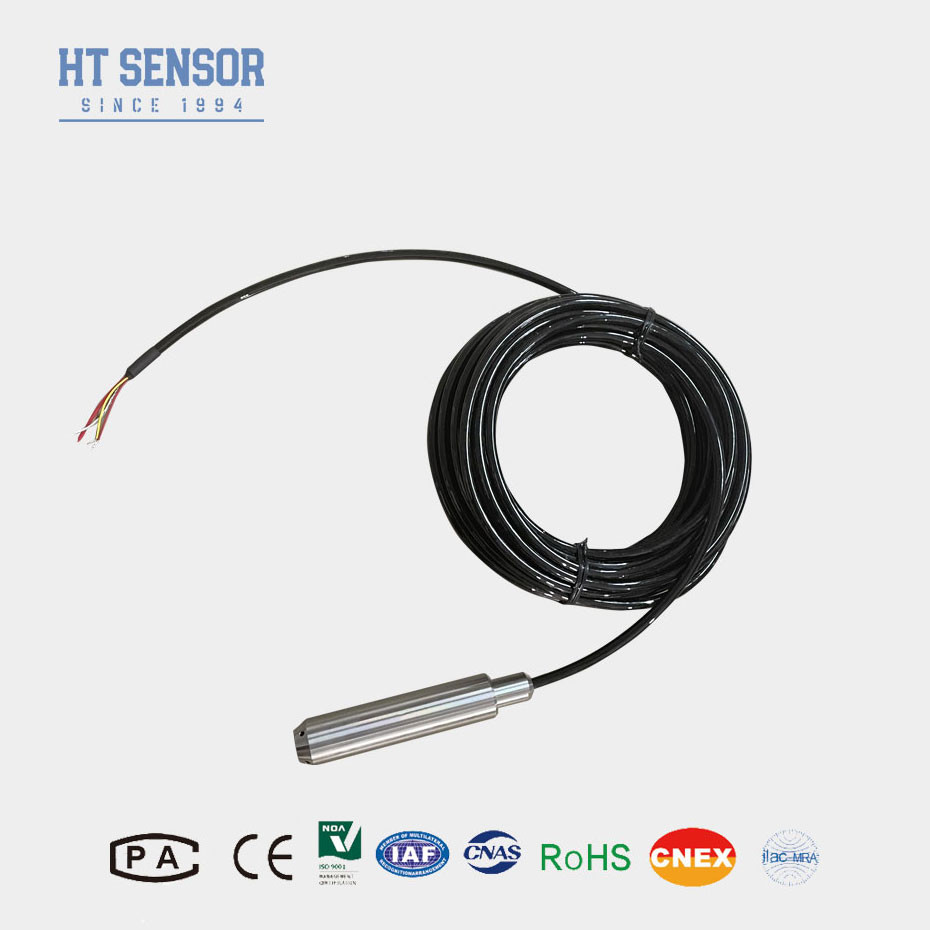

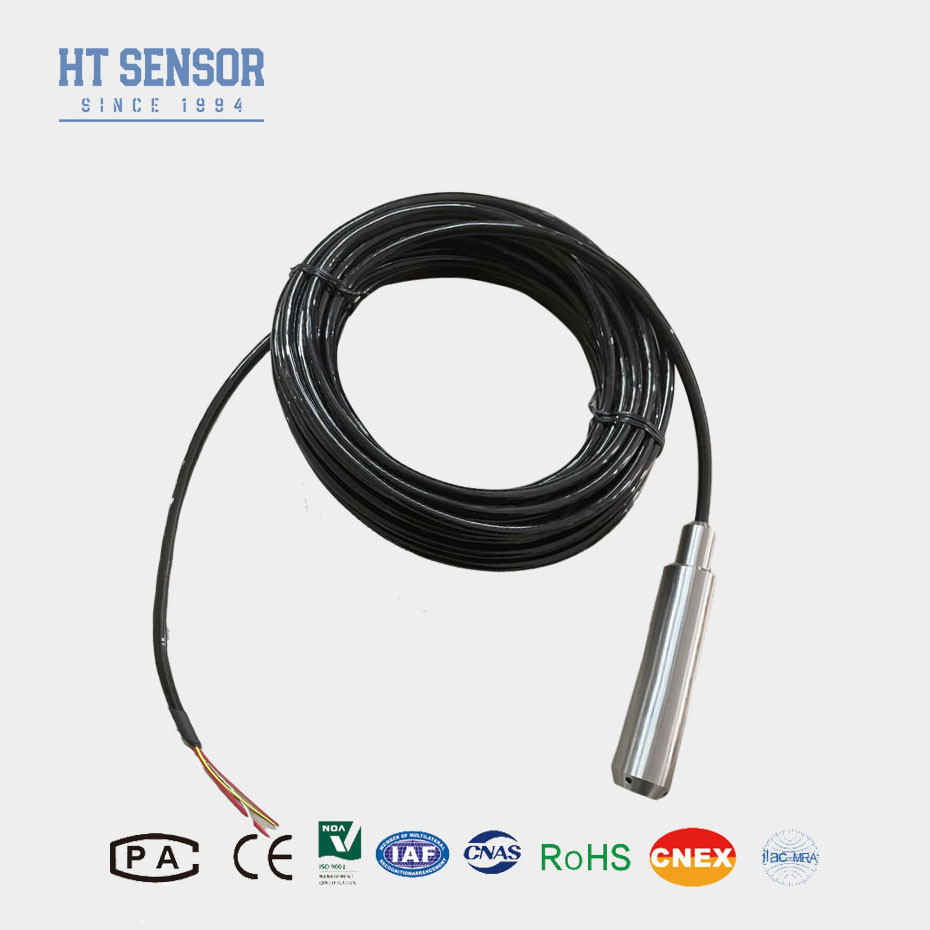

| Model Number: | BH93420-I |
| Minimum Order Quantity: | 1 |
| الأسعار: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BH93420-I | Output Form: | 4-20mA or RS485 |
|---|---|---|---|
| IP Rating: | IP68 | Accuracy: | ≤±0.5%F.S |
| Diaphragm Material: | 316L Stainess Steel | Net Weignt: | 0.3kg without cable |
| Transport Package: | Carton | Origin: | Shaan Xi |
| HS Code: | 90261000 | Supply Ability: | 1000-3000 |
| Installation Type: | Submersible Type | Production Process: | Diffused Silicon Sensor |
| Probe Type: | Probe Type | ||
| إبراز: | جهاز إرسال مستوى المياه الرقمي,جهاز إرسال مستوى المياه 4-20mA,جهاز نقل مستوى المياه بدقة عالية,4-20mA Water level transmitter,High Precision Water level transmitter |
||
|
معايير الأداء:
|
|
| نطاق القياس | 0~10m... 400m |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m... 400m | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
