| Place of Origin: | Baoji，China |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | CE,RoHs,ISO9001 |
| Model Number: | BH93420-I |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| Delivery Time: | 3-5 working days |
| Payment Terms: | Western Union, L/C, T/T |
| القدرة على العرض: | 5000 قطعة / شهر |
| Model NO.: | BH93420-I | Output Form: | 4-20mA or RS485 |
|---|---|---|---|
| IP Rating: | IP68 | الدقة: | ≤ ± 0.5% F.S |
| Diaphragm Material: | 316L Stainess Steel | الوزن الصافي: | 0.3 كجم بدون كابل |
| Transport Package: | Carton | الأصل: | شان شي |
| HS Code: | 90261000 | القدرة على العرض: | 1000-3000 |
| Installation Type: | Submersible Type | Production Process: | Diffused Silicon Sensor |
| Probe Type: | Probe Type | ||
| إبراز: | مستشعر ضغط جهاز إرسال التعويض الرقمية,مستشعر جهاز نقل الضغط الغائم,4-20ma جهاز استشعار جهاز نقل الضغط,Submersible Pressure Transmitter Sensor,4-20mA Pressure Transmitter Sensor |
||

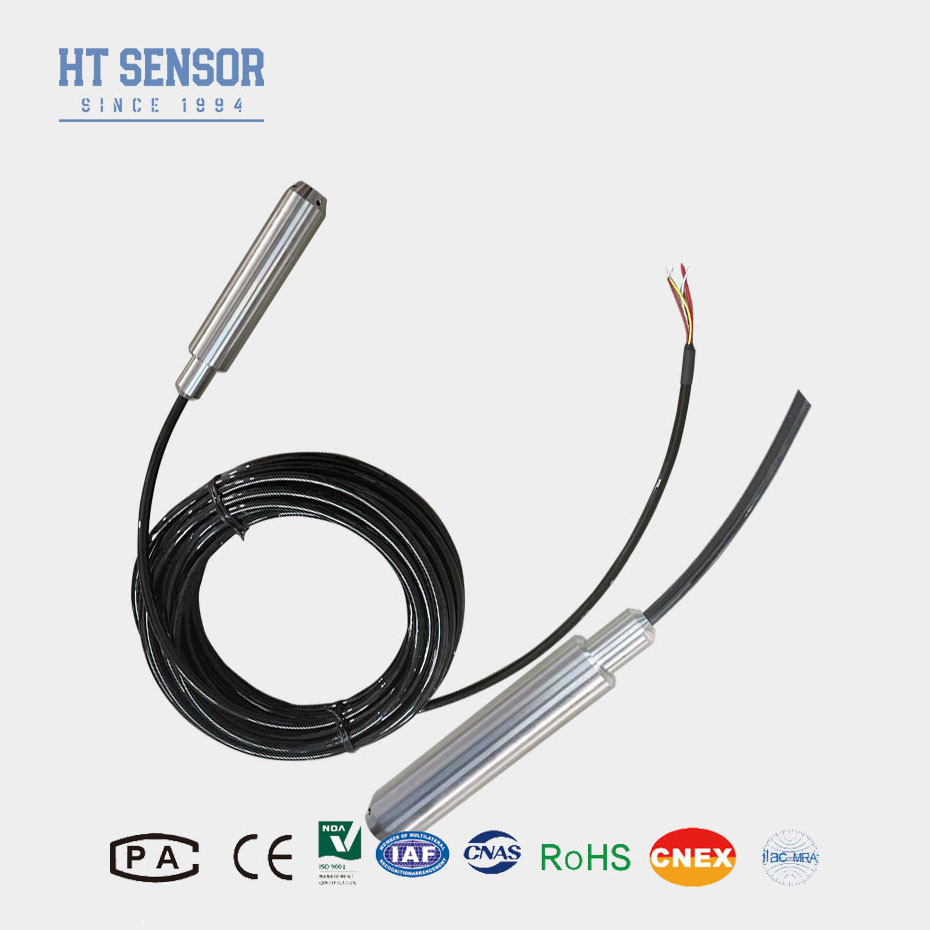

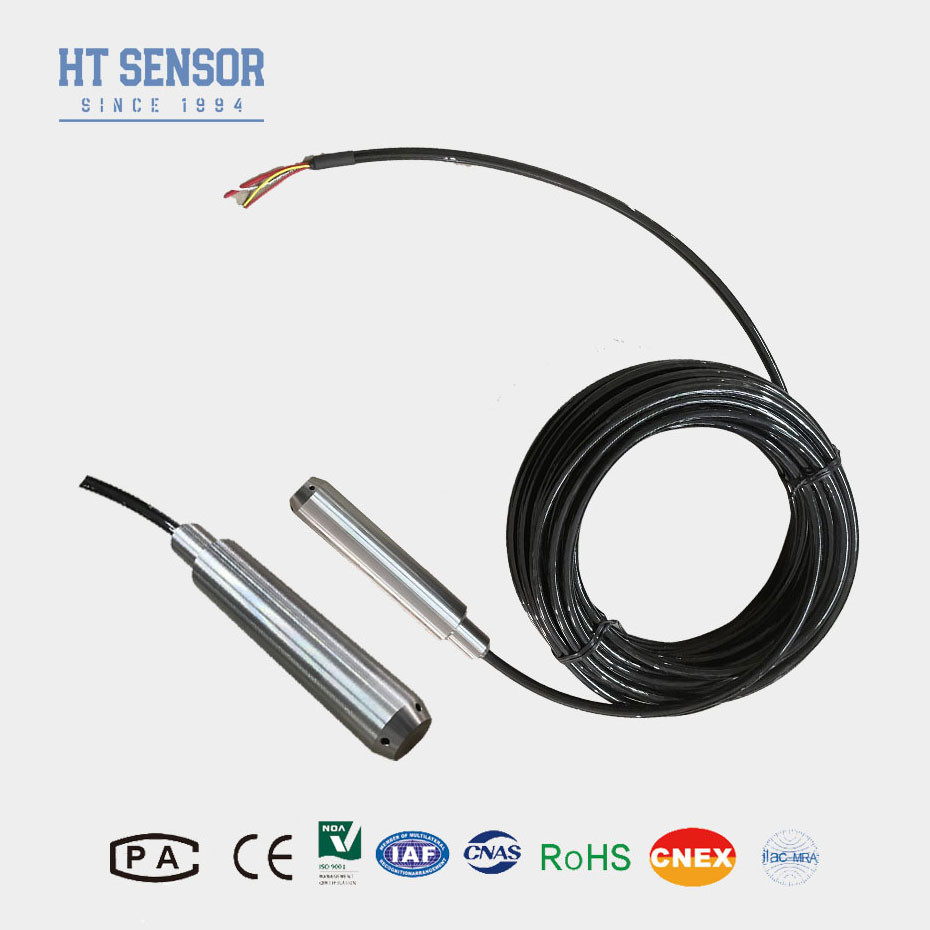

مقدمة:
BH93420-أناجهاز نقل الضغط الغائم tالقفزة تستخدم السيليكون المنتشر من سلسلة HTتم تصميمها مع قلب ممتلئ بالزيت كعنصر قياس الإشارة.غطاء الفولاذ المقاوم للصدأ وهيكل صغير من قطعة واحدة.جهاز الإرسال الذي يغرق في الماء مغلق تماما مع الفولاذ المقاوم للصدأمن الفولاذ، مما يضمن أداءاً ممتازاً ضدّ الماء.اختبارات مكافحة عالية ومنخفضة درجة الحرارة والشيخوخة الصارمة، مما أدى إلىموثوقية عالية واستقرار ممتاز.
خصائص المنتج
1.تعويض درجة الحرارة الرقمية: قياسات دقيقة عبر نطاق واسع من درجات الحرارة.
2تصحيح غير خطي: إنتاج خطي يمثل بدقة الضغط المقاس.
3تعديل التكاليف
4علامة مضادة للانفجار: ExiaIICT6
5معدل حماية مرتفع: IP68
6كابلات PE أو PU
7درجة الحرارة، والخطية، والانسداد والتكرارية للتعديل متعددة النقاط
التطبيقاتمن جهاز نقل مستوى المياه:
1متوافق مع 316LSS، السوائل غير التآكل
2مراقبة مستويات المياه في تطبيقات مختلفة مثل مياه الصرف الصحي والصناعية والبلدية، خزانات المياه، الآبار، الأنهار، مياه البحر، البحيرات، الخ
3قياس مستويات الوقود في ديزل وخزانات الوقود
|
معايير الأداء:
|
|
| نطاق القياس | 0~10m...400mH2O |
| الحمل الزائد | ≤ 2 ٪ من النطاق المسموح به |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.2% F.S/year (ماكس.) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 1.5% F.S. ((النموذجية) ± 2% F.S. (الحد الأقصى) |
| الانحراف الحراري على نطاق كامل | ± 1.5% F.Sr ((نوع) ± 2% F.S (ماكس.) |
| درجة حرارة التعويض | 0-50 درجة مئوية (0-1m. 0-2m) 0-70 درجة مئوية |
| درجة حرارة العمل | -20~80 درجة مئوية |
| درجة حرارة التخزين | -30~100 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 1Cr18Ni9Ti |
| مادة الحجاب الحاجز | 316L الفولاذ المقاوم للصدأ |
| مقاومة العزل | >= 100MΩ@100VDC |
| تصنيف مقاومة للانفجار | EXIALCT6 |
| تصنيف الحماية | IP67، IP68 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم (بدون الكابل) |
| مواد الكابلات | البولي إيثيلين، البولي يوريثان |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 سلك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 سلك |
نصائح الطلب:
عند النظر في شراء أجهزة نقل الضغط من السيليكون المنتشر، من المهم تقييم عدة عوامل لضمان أن المنتج المختار يلبي احتياجات التطبيق الخاصة بك.أدناه دليل شامل لمساعدتك خلال عملية الطلب
1يرجى التأكد من أن الوسط المقاس متوافق مع مكونات المنتج التي تتلامس معه أثناء الاختيار.
2يجب تحديد كثافة الوسط المقاس.
3في حالة التداخل الكهرومغناطيسي أو الترددات الراديوية، يرجى تقديم تفاصيل إلى شركتنا وإشارة ذلك في النظام.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5.
| النظام الدليل: | ||||||||
| BH93420 | الرمز | المخطط البناء | ||||||
| أنا | ناقل الضغط | |||||||
| نطاق القياس | 0~10m...400mH2O | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
| الرمز | المواد | |||||||
| 01 | 304 الفولاذ المقاوم للصدأ | |||||||
| 02 | 316L الفولاذ المقاوم للصدأ | |||||||
| الرمز | مواد الكابلات | |||||||
| C1 | PE | |||||||
| C2 | الـ PU | |||||||
