جهاز استشعار ضغط صناعي صليكوني مقاوم للضغط مع مخرج I2C
Product Details
| مودل: | BP9325 | النوع الأساسي: | مستشعر ضغط السيليكون المقاوم للضغط |
|---|---|---|---|
| توافق الوسائط: | الهواء أو الزيت أو أي سائل آخر متوافق | درجة حرارة التعويض: | 0 ~ 70 درجة مئوية |
| العلامة التجارية: | HTsensor | نوع الضغط: | مقياس، مطلق، مختوم |
| مواد الإسكان: | 304 الفولاذ المقاوم للصدأ أو 316L | خرج الإشارة: | I2C 4-20mA |
| تصنيف الملكية الفكرية: | IP65 | الاتصال: | G1/4 1/4NPT أو OEM |
| إبراز |
جهاز استشعار ضغط سليكوني مضاد للضغط,مستشعر إرسال الضغط I2C,مستشعر جهاز نقل الضغط الصناعي,I2C Pressure Transmitter Sensor,Industrial Pressure Transmitter Sensor |
||
Product Description

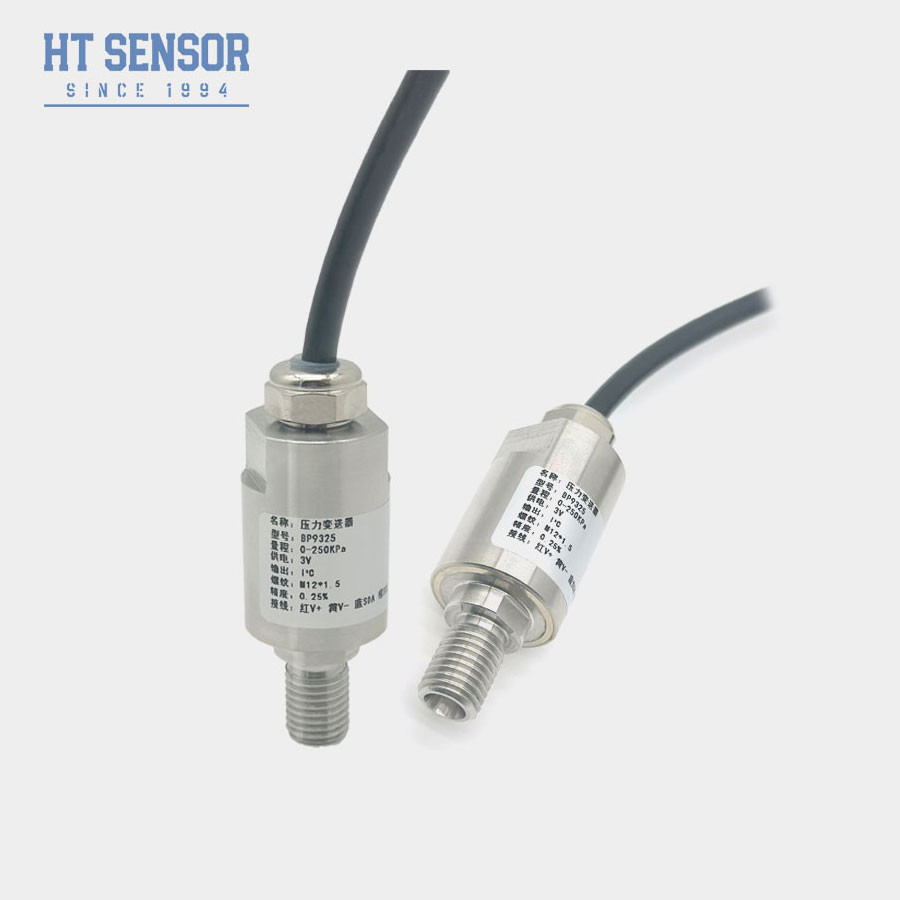

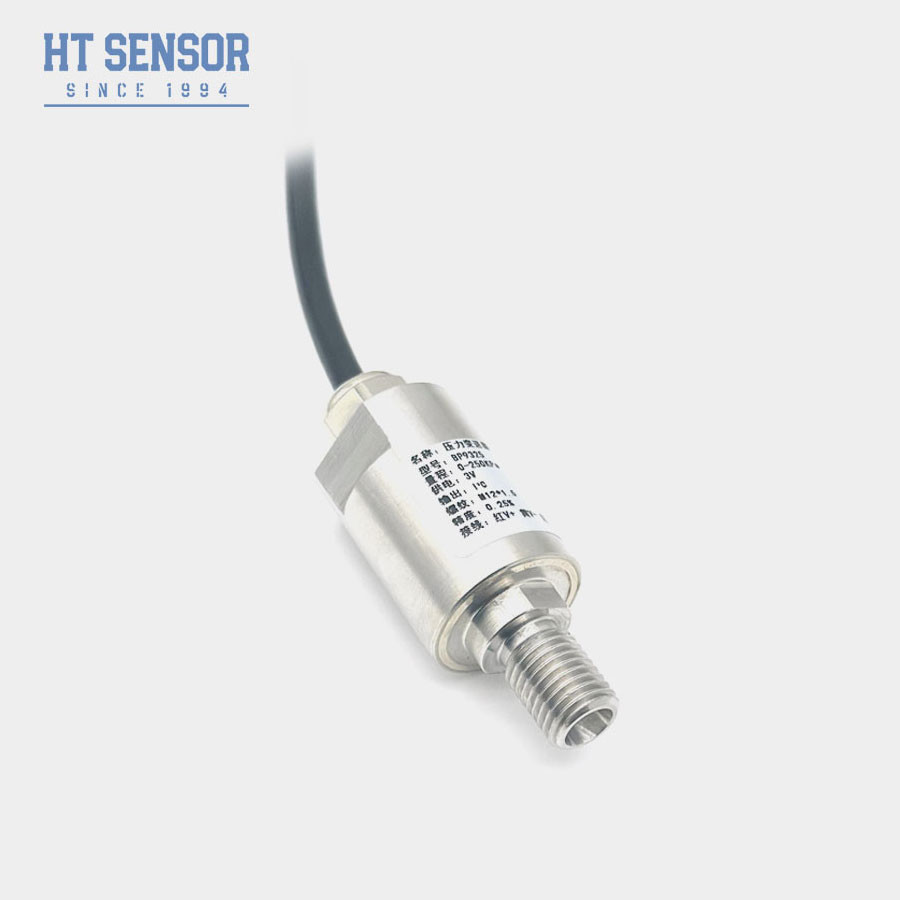

جهاز استشعار الضغط الصناعي المضاد للصلب السيليكوني مع مخرج I2C
جهاز استشعار الضغط الوقائي للسيليكون BP9325-I2C
مقدمة المنتج لجهاز استشعار الضغط الصناعي
مستشعر الضغط BP9325-I2C يستخدم أساساً معقماً بالزيت من غشاء العزل الوقائي الوقائي من السيليكون من سلسلة HT الخاصة بنا.دائرة معالجة إشارة جهاز الاستشعار مدمجة داخل علبة الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى مخرج I2C القياسي. لقد خضع المنتج لاختبار شامل وفحص الشيخوخة لمكوناته والسلع شبه النهائية والمنتجات النهائية،ضمان الأداء المستقر والموثوق به.
خصائص المنتج من جهاز استشعار ضغط صناعي
- اقتصادية ومدمجة
- أجهزة تحكم مزدوجة ذات 24 بت لاكتساب الضغط والحرارة
- بروتوكول الاتصال القياسي I2C
- جميع مواد الفولاذ المقاوم للصدأ 316L
تطبيقات وصناعة أجهزة استشعار ضغط صناعية
- تم تصميم قياس الضغط لوسائط غير معادية للتآكل ويستخدم بناء من الفولاذ المقاوم للصدأ 316L.
- هذا يجعل المستشعر مناسبًا لتطبيقات العمليات الصناعية مثل تلك الموجودة في صناعات البترول والكيماويات والمعادن.التصميم القوي يجعلها قابلة للاستخدام في صناعات بناء السفن والفضاء، وكذلك أنظمة التحكم الهيدروليكية والهوائية. يندمج المستشعر أيضًا بشكل جيد مع تطبيقات إنترنت الأشياء (IoT).
| معايير أداء جهاز الاستشعار للضغط الصناعي BP9325-I2C | |
| النطاق | - 100 كيلو باث... 0 35 كيلو باث... 3.5 مبا... 100 مبا |
| نوع الضغط | ضغط القياس، الضغط المطلق |
| إمدادات الطاقة | 3.0 فولت 3.6 فولت DC |
| إشارة الخروج | I2C الرقمي (الضغط، درجة الحرارة) |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (عادة) ، ±0.5% (أكثر) |
| قابلية التكرار والانسداد | 0.02% F.S (النموذجي) ، 0.05% F.S (الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year (معتاد) ، ± 0.2% F.S/year (الحد الأقصى) |
| الانجراف في درجة الحرارة الصفر | ± 0.02% F.S/°C (≤100KPa) ، ± 0.01% F.S/°C (>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C (≤100KPa) ، ± 0.01% F.S/°C (>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70°C ((≤10MPa ، قابلة للتخصيص) |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| التيار التشغيلي المستمر | 3 مآ DC |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 50MΩ @50V DC |
| درجة الحماية | IP65 |
| حلقة O | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
بروتوكول الاتصال
يستخدم BP-I2C بروتوكول حافلة I2C للاتصال بالأجهزة الخارجية. تبدأ جميع اتصالات البيانات من MSB ، مع عنوان جهاز I2C 7 بت افتراضي هو 0x78.يعمل BP-IIC كجهاز عبيد I2C، ويمكن لجهاز الرئيس التواصل معه باستخدام تنسيقات الأوامر التالية:
عندما يتم تعيين BP-I2C على مخرج رقمي (باستخدام أمر I2C 0xAC) ، سيتم إصدار B[23:0] بثلاثة بايتات على التوالي. يمكن للمستخدمين تحويل النسبة المئوية بسهولة باستخدام الصيغة التالية:
عند استخدام أمر 0xAC I2C لقراءة البيانات المعايرة البالغة 5 بايتات ، يتم توفير معلومات درجة الحرارة من خلال آخر بايتين من البيانات البالغة 16 بت.يمكن للمستخدمين تحويل قيمة T بسهولة إلى درجة حرارة فعلية باستخدام الصيغة التالية:
ملاحظة: النقطة الافتراضية للجسر هي 10٪ ~ 90٪ ، والنقطة الصفرية للجسر للمستشعر تتوافق مع 10٪ ، والنقطة الكاملة تتوافق مع 90٪. لا يخرج مستشعر الافتراضية قيم درجة الحرارة.إنتاج الحرارة يتطلب تخصيص.
| تذكرة الاختيار |
1تأكد من أن حجم النواة يطابق غطاء جهاز الإرسال أثناء التجميع لتحقيق الصمود المطلوب.
2تجميع عموديا والضغط بالتساوي لمنع تعثر أو تلف لوحة التعويض.
3يجب أن تكون وسيلة القياس متوافقة مع مواد غطاء الحجاب الأساسي (316L). وإلا، حدد المتطلبات الخاصة عند الطلب.
4لا تضغط على الحجاب الحاجز للمستشعر بأشياء حادة لتجنب التشوه أو التخريب الذي يسبب تلف القلب.
5أبقوا أنبوب التهوية في قلب المقياس مفتوحاً للجو
6إذا كان هناك تغييرات على خطوط الدبوس ، راجع الملصق المرفق على القلب.
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: أجهزة إرسال أجهزة استشعار الضغط لدينا تتميز بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز استشعار الضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية عادة ما يكون لها فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهراً من تاريخ الشحن، وخدمة ما بعد البيع لدينا تضمن استجابات سريعة في غضون 24 ساعة جنباً إلى جنب مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
