BP9325-I2C جهاز إرسال مستشعر الضغط الصناعي مع غشاء العزل الصلب
Product Details
| مودل: | BP9325 | النوع الأساسي: | مستشعر ضغط السيليكون المقاوم للضغط |
|---|---|---|---|
| توافق الوسائط: | الهواء والماء والزيت أو أي سائل آخر متوافق | درجة حرارة التعويض: | 0 ~ 70 درجة مئوية |
| العلامة التجارية: | HTsensor | نوع الضغط: | مقياس، مطلق، مختوم |
| مواد الإسكان: | 304 من الفولاذ المقاوم للصدأ | خرج الإشارة: | I2C |
| تصنيف الملكية الفكرية: | IP65 | الاتصال: | G1/4 G1/2 أو OEM |
| إبراز |
جهاز إرسال أجهزة استشعار الضغط BP9325-I2C جهاز إرسال أجهزة استشعار الضغط الصناعي,Industrial Pressure Sensor Transmitter |
||
Product Description

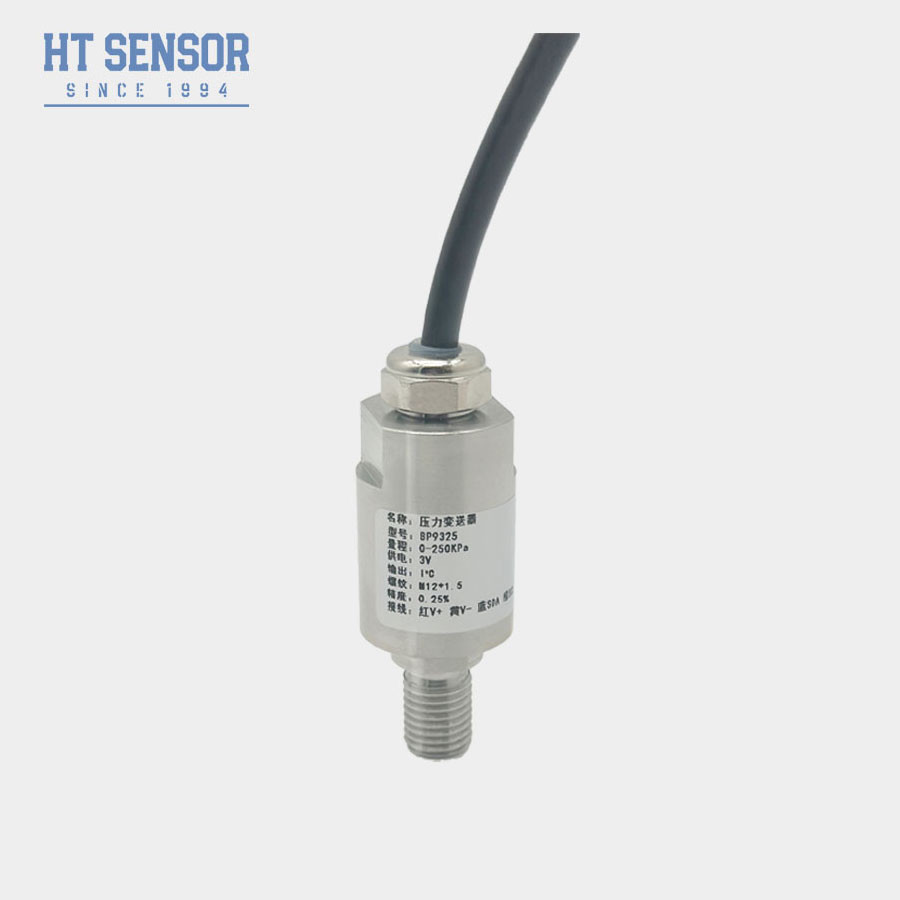

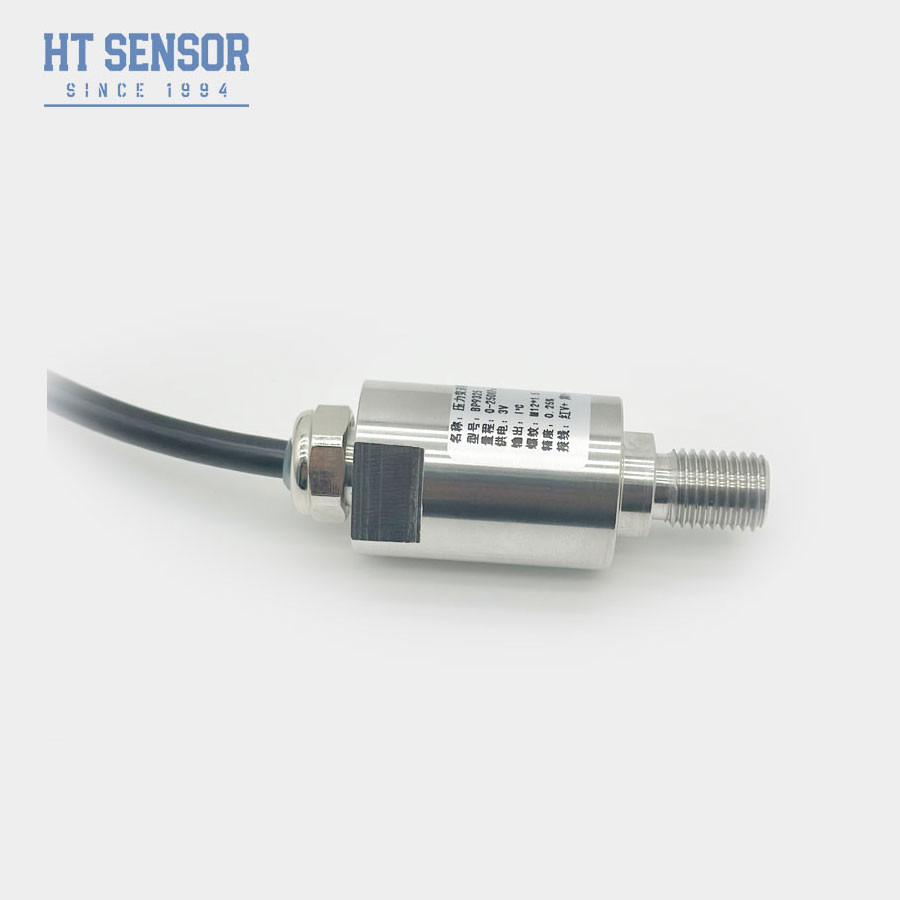

جهاز إرسال أجهزة استشعار الضغط الصناعية BP9325-I2C مع غشاء العزل الصلب
جهاز استشعار الضغط الوقائي للسيليكون BP9325-I2C
المنتج مقدمة لجهاز استشعار الضغط الصناعي
جهاز استشعار الضغط BP9325-I2C يعتمد على مركزنا المملوء بالزيت من غشاء العزل الصلبي الصلبي الذي تم تطويره من سلسلة HT كعنصر قياس للإشارة.دائرة معالجة الإشارة تقع داخل غطاء الفولاذ المقاوم للصدأ، تحويل إشارة جهاز الاستشعار إلى إشارة إخراج I2C القياسية. وقد خضع المنتج لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية،ضمان الأداء المستقر والموثوق به.
خصائص المنتج لجهاز استشعار الضغط الصناعي
- اقتصادية ومدمجة
- أجهزة تحكم مزدوجة ذات 24 بت لاكتساب الضغط والحرارة
- بروتوكول الاتصال القياسي I2C
- جميع مواد الفولاذ المقاوم للصدأ 316L
تطبيقات وصناعة أجهزة استشعار الضغط الصناعية
- قياس الضغط للوسائط غير السامة إلى 316L من الفولاذ المقاوم للصدأ.
- مواقع العمليات الصناعية مثل البترول والكيماويات والمعادن الخ.
- صناعات بناء السفن والفضاء
- أنظمة التحكم الهيدروليكية والهوائية
- إنترنت الأشياء.
| معايير الأداء لمستشعر الضغط الصناعي BP9325-I2C | |
| النطاق | - 100 كيلو باث... 0 35 كيلو باث... 3.5 مبا... 100 مبا |
| نوع الضغط | ضغط القياس، الضغط المطلق |
| إمدادات الطاقة | 3.0 فولت 3.6 فولت DC |
| إشارة الخروج | I2C الرقمي (الضغط، درجة الحرارة) |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (عادة) ، ±0.5% (أكثر) |
| قابلية التكرار والانسداد | 0.02% F.S (النموذجي) ، 0.05% F.S (الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year (معتاد) ، ± 0.2% F.S/year (الحد الأقصى) |
| الانجراف في درجة الحرارة الصفر | ± 0.02% F.S/°C (≤100KPa) ، ± 0.01% F.S/°C (>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C (≤100KPa) ، ± 0.01% F.S/°C (>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | -20-70°C ((≤10MPa ، قابلة للتخصيص) |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| التيار التشغيلي المستمر | 3 مآ DC |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 50MΩ @50V DC |
| درجة الحماية | IP65 |
| حلقة O | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
بروتوكول الاتصال
يستخدم BP-I2C بروتوكول حافلة I2C للاتصال بالأجهزة الخارجية. تبدأ جميع اتصالات البيانات من MSB ، مع عنوان جهاز I2C 7 بت افتراضي هو 0x78.يعمل BP-IIC كجهاز عبيد I2C، ويمكن لجهاز الرئيس التواصل معه باستخدام تنسيقات الأوامر التالية:
عندما يتم تعيين BP-I2C على مخرج رقمي (باستخدام أمر I2C 0xAC) ، سيتم إصدار B[23:0] بثلاثة بايتات على التوالي. يمكن للمستخدمين تحويل النسبة المئوية بسهولة باستخدام الصيغة التالية:
عند استخدام أمر 0xAC I2C لقراءة البيانات المعايرة البالغة 5 بايتات ، يتم توفير معلومات درجة الحرارة من خلال آخر بايتين من البيانات البالغة 16 بت.يمكن للمستخدمين تحويل قيمة T بسهولة إلى درجة حرارة فعلية باستخدام الصيغة التالية:
ملاحظة: النقطة الافتراضية للجسر هي 10٪ ~ 90٪ ، والنقطة الصفرية للجسر للمستشعر تتوافق مع 10٪ ، والنقطة الكاملة تتوافق مع 90٪. لا يخرج مستشعر الافتراضية قيم درجة الحرارة.إنتاج الحرارة يتطلب تخصيص.
| تذكرة الاختيار |
1تأكد من أن حجم النواة يطابق غطاء جهاز الإرسال أثناء التجميع لتحقيق الصمود المطلوب.
2تجميع عموديا والضغط بالتساوي لمنع تعثر أو تلف لوحة التعويض.
3يجب أن تكون وسيلة القياس متوافقة مع مواد غطاء الحجاب الأساسي (316L). وإلا، حدد المتطلبات الخاصة عند الطلب.
4لا تضغط على الحجاب الحاجز للمستشعر بأشياء حادة لتجنب التشوه أو التخريب الذي يسبب تلف القلب.
5أبقوا أنبوب التهوية في قلب المقياس مفتوحاً للجو
6إذا كان هناك تغييرات على خطوط الدبوس ، راجع الملصق المرفق على القلب.
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
