| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT sensor |
| إصدار الشهادات: | ISO9001, RoHs, CE |
| رقم الموديل: | بي بي 157 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD20.00-USD30.00 |
| تفاصيل التغليف: | كرتون |
| Material: | Stainless Steel | Output Signal: | 4-20 mA or 0.5-4.5VDC |
|---|---|---|---|
| Supply Power: | 24 VDC or 5 VDC | Electronic Connection: | Mini Din |
| Measurement Range: | -100~0-10KPa~10MPa | Accuracy: | 0.25%, 0.5% |
| Sensing Element: | Diffused silicon pressure sensor | Connection Type: | Thread |
| H.S code: | 9026209090 | OEM: | OEM or ODM |
| Warranty: | 24 Months | Temperature drift: | 0.5%f.s |
| Operate temperature range: | -30-80℃ | ||
| إبراز: | أجهزة استشعار ضغط صناعية ذات مقاومة جزئية,أجهزة إرسال ضغط صناعية دقيقة |
||

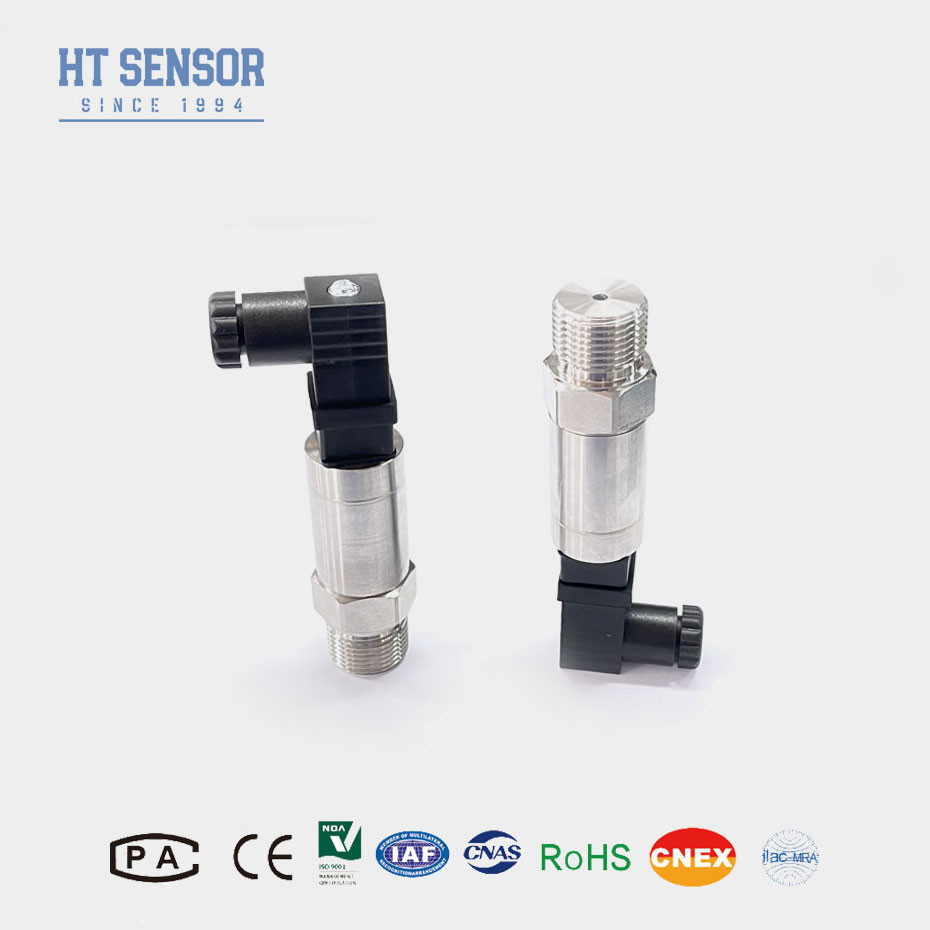

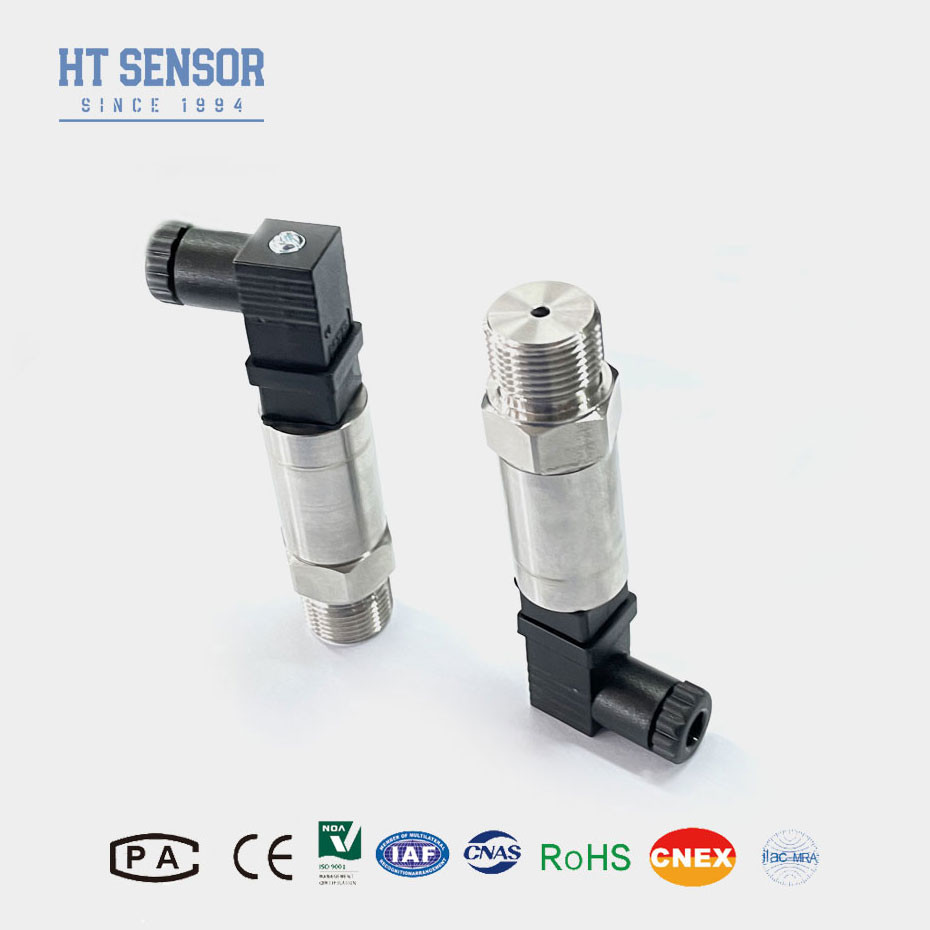

BP157 غشاء العزل مليء بالزيتناقل الضغط
مقدمة:
BP157 يستخدم السيليكون المقاوم للضغط غشاء العزل المحمل بالزيت النواة كعنصر قياس الإشارة، ويقع دائرة معالجة الإشارة داخل كيس من الفولاذ المقاوم للصدأ،تحويل إشارة جهاز الاستشعار إلى إشارة خروجاً قياسيةالمنتج لديه
خضعت لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية لضمان أداء مستقر وموثوق به.
إنها أجهزة استشعار ضغط السيليكون المنتشرة المدمجة التي تقدم مزيجاً من الأداء العالي والمتانة والمرونةمما يجعلها خيارًا ممتازًا لقياس الضغط الدقيق في بيئات محدودة في المساحة.
خصائص المنتج:
التصميم المدمج والقوي
التداخلات الكهرومغناطيسية المضادة
مغلقة محامية بالكامل
بناء صلب
سهولة الاندماج
التطبيقات:
متوافق مع الفولاذ المقاوم للصدأ 316L والغازات والسوائل غير السامة
قطاع البتروكيماويات والصناعات الأخرى
ضاغط الهواء، معدات الفراغ
أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | - 100 كيبا ~ 0 كيبا ~ 10 كيبا... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| ضغط الإفراط | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ± 0.25% (النموذجي) ، ± 0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| خطأ درجة الحرارة - صفر | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| خطأ درجة الحرارة | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| درجة حرارة التعويض | 0-50°C ((<35KPa) ، 0-70°C ((المعيار)) -20~80 ((يمكن تخصيصه) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| مواد السكن | 304 SS |
| مادة الحجاب الحاجز | 316L SS |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مواد الختم | مطاط الفلور أو غطاء اللحام الكامل |
| الوزن | ~ 0.20 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0/110 فولت | ||
| 0.5 4.5 فولت | 5VDC |
نصائح الطلب
1تحديد نطاق الضغط: تحديد النطاق الكامل للضغوط التي سيحتاجها جهاز الإرسال لقياسها.تأكد من أن جهاز الإرسال الذي تختاره يمكن أن يقيس بدقة في هذا النطاق لتجنب الأخطاء والأضرار المحتملة.
2مستويات الدقة: فهم متطلبات الدقة لتطبيقك. تقدم أجهزة الإرسال المختلفة مستويات مختلفة من الدقة ، لذلك اختر واحدة تلبي احتياجاتك المحددة للبيانات الدقيقة.
3خيارات التثبيت: حدد كيفية تركيب جهاز الإرسال في تطبيقك، سواء كان يتطلب تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة.
4. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
5خيارات التثبيت: حدد كيفية تركيب جهاز الإرسال في تطبيقك، سواء كان يتطلب تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة.
