مستشعر الضغط الصناعي ذو نطاق قياس واسع مع أشكال واجهة الضغط المختلفة مستشعر
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | silicon pressure sensor | Measuring Medium: | Liquid,air |
| Connector: | big DIN | Customization: | OEM and ODM |
| إبراز |
أشكال واجهة الضغط المختلفة جهاز استشعار الضغط,جهاز استشعار الضغط الصناعي ذات المدى الواسع للقياس |
||
Product Description
أجهزة استشعار الضغط الصناعية ذات نطاق قياس واسع مع أشكال واجهة مختلفة للضغط

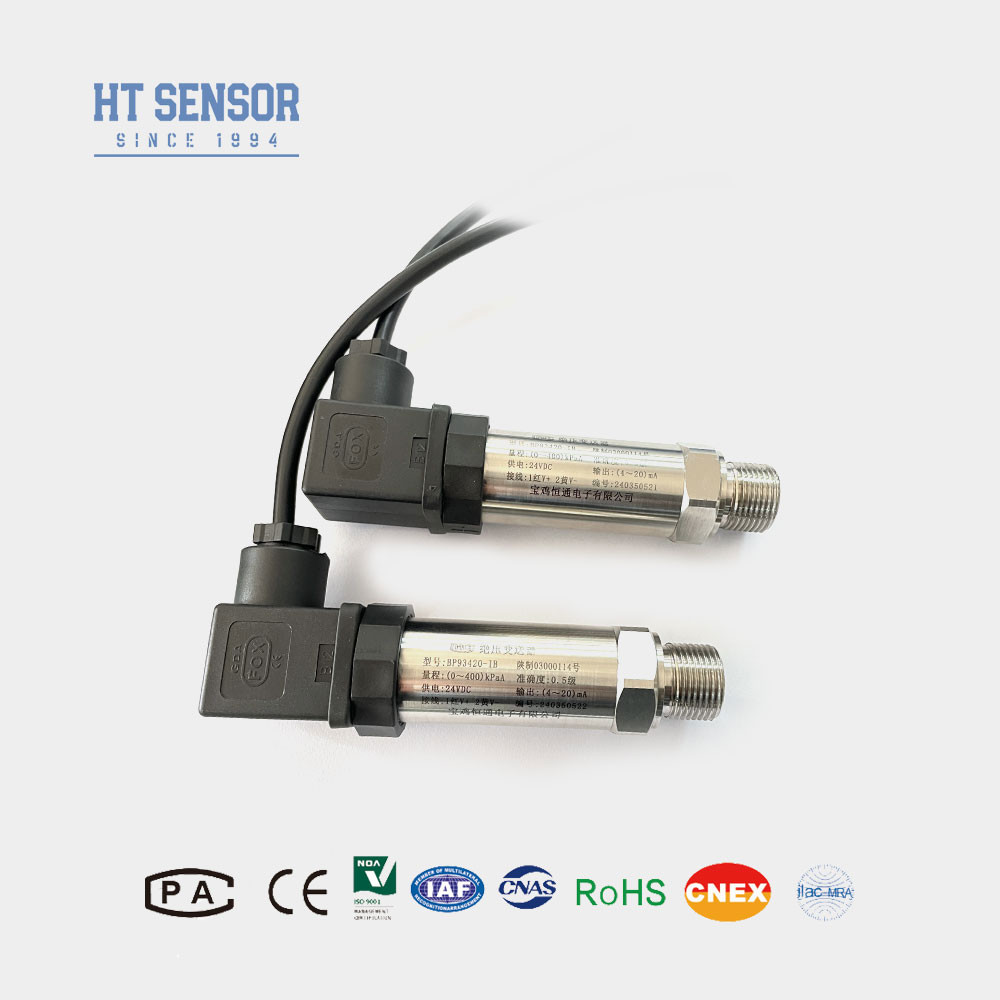

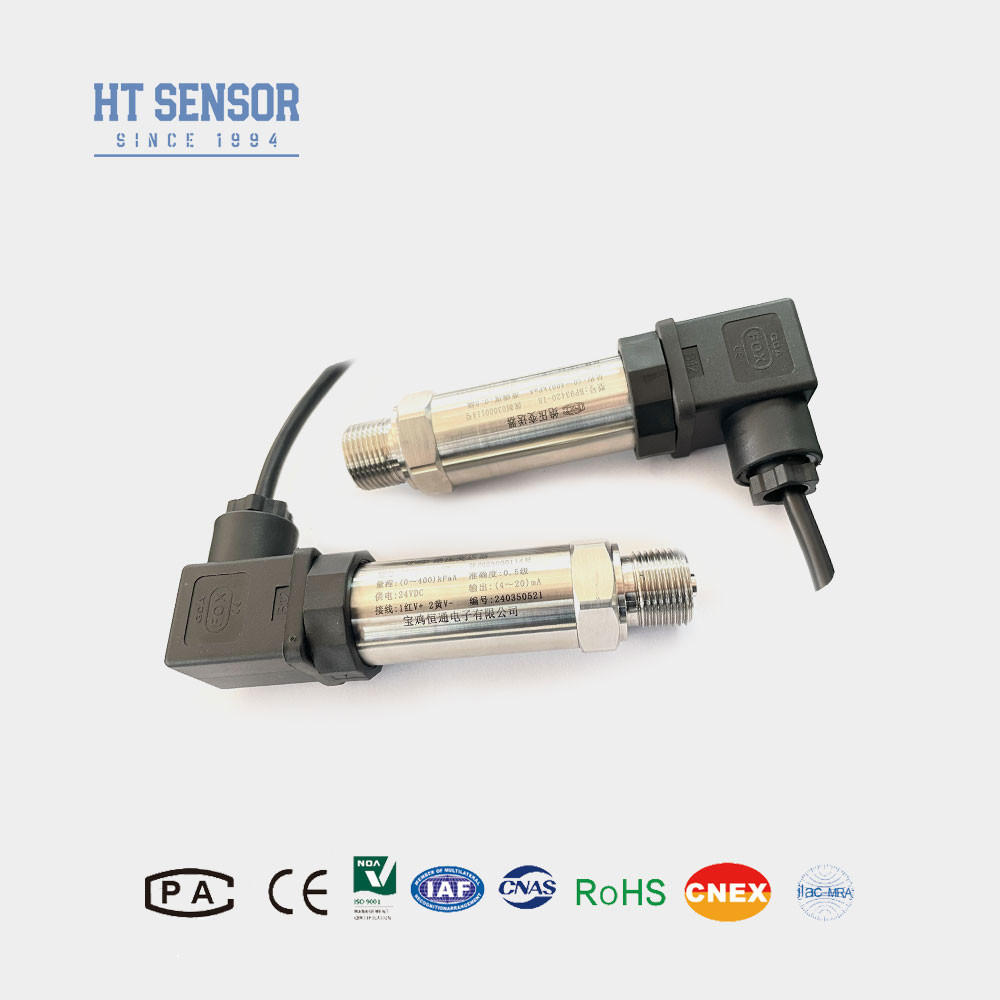

جهاز نقل الضغط BP93420IB
إدخال جهاز تحويل الضغط الصناعي:
يحتوي جهاز استشعار الضغط الصناعي BP93420IB على تصميم مصفح ، مما يجعله مناسبًا لقياس الغازات والسوائل غير الآكلة.مكونها الأساسي هو سلسلة HT المنتشرة السيليكون معزولة عنصر مملوء بالزيت الذي يخدم كجهاز قياس الإشارةيحتوي جهاز الاستشعار على حلقة PCB متكاملة لمعالجة الإشارة التي تحول مخرج جهاز الاستشعار إلى إشارة قياسية.منتجاتنا تخضع لاختبارات مكونات واسعة وإجراءات الشيخوخة لضمان التشغيل الموثوق به في مجموعة واسعة من البيئات الصناعية.
خصائص المنتجمن جهاز تحويل ضغط صناعي:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
2التصميم المدمج والخفيف
3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز تحويل ضغط صناعي:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن جهاز تحويل ضغط صناعي | |
|---|---|
| نطاق القياس | - 100كبا... 0كبا ~ 10كبا... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
- 1عند اختيار المنتج ، يجب على العملاء التحقق من التوافق بين الوسط المقاس وأجزاء الاتصال بالمنتج.
- 2الرجاء ملاحظة أن المنتجات التي لا تتعرض للانفجار لا تتضمن رؤوس العرض الرقمي عند وضع الطلب.
- 3.بالنسبة للإرسالات التي يتم طلبها مع رأس شاشة LCD أو LED ، يجب أن يكون مصدر الطاقة أقل من 20VDC.
- 4لضمان التشغيل الموثوق للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم للمنتج وإمدادات الطاقة.
- 5الحلقة O من المطاط الفلورية لديها نطاق درجة حرارة العمل المسموح بها من -20oC إلى 250oC. إذا كانت درجة حرارة تشغيل المنتج أقل من -20oC ، يجب اختيار ختم حلقة O EPDM.
- 6طول الكابل الافتراضي هو 0m، متوفر في ثلاثة خيارات المواد. إذا لم يتم تحديد أي مادة كابل، سيتم توفير البولي إيثيلين.يرجى الإشارة إلى مادة الكابل المطلوبة في الطلب إذا كانت مختلفة عن المعياري.
- 7بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -0.1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
- الأسئلة الشائعة:
- س: ما هي الميزات المميزة لمستشعرات الضغط الخاصة بك؟
- ج: أجهزة إرسال أجهزة استشعار الضغط لدينا تشتهر بدقة عالية، ومتانة استثنائية، وأداء ممتاز بشكل عام.نحن نقدم أيضا خيارات تخصيص لتلبية متطلبات العملاء الخاصة.
- س: هل يمكنني طلب مواصفات مخصصة لتطبيقي؟
- الجواب: بالتأكيد. فريقنا الهندسي لديه القدرة على تخصيص منتجاتنا من خلال خدمات OEM و ODM، مما يسمح لنا بتلبية احتياجاتك الفريدة.
- س: ما هي القدرة الإنتاجية الحالية لمرافق التصنيع الخاصة بك؟
- ج: منشآتنا الإنتاجية قادرة على تصنيع ما يصل إلى 30,000 جهاز إرسال لجهاز الاستشعار للضغط في الشهر، مما يضمن لنا أن نتعامل مع الطلبات الكبيرة.نوصي بالاتصال بفريق المبيعات لدينا مسبقا لضمان تخطيط الإنتاج السلس والتسليم في الوقت المناسب.
- السؤال: ما هو الجدول الزمني النموذجي للتسليم لمنتجاتك؟
- ج: الطلبات النموذجية القياسية عادة ما يكون لها فترة تسليم من 5 إلى 8 أيام عمل، في حين أن وقت التوصيل للمنتجات المخصصة قد يختلف.
- س: كيف يتم تسعير منتجاتك، وهل توجد أي فرص خصم متاحة؟
- ج: نحن نقدم أسعار تنافسية، والخصومات متوفرة، وخاصة للطلبات الكبيرة أو الشراكات طويلة الأجل.
- س: ما هو الضمان والدعم بعد البيع الذي تقدمه لمنتجاتك؟
- ج: جميع منتجاتنا تأتي مع ضمان لمدة 24 شهراً من تاريخ الشحن. علاوة على ذلك، فإن خدمة ما بعد البيع التي نستجيب لها تضمن الدعم الفوري خلال 24 ساعة،بما في ذلك المساعدة عن بعد في حل المشاكل عبر شبكة الكمبيوتر.
