BP9325 مستشعر الضغط الصناعي السيليكون I2C الخروج لتطبيقات مختلفة جهاز نقل الضغط
Product Details
| النموذج رقم: | BP9325 | مواد الإسكان: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| درجة حرارة العمل: | -20 إلى + 80 ℃ | إمدادات الطاقة: | 3-3.6 فولت |
| نطاق الضغط: | 0-10 كيلو باسكال ～ 60 ميجا باسكال | تصنيف الملكية الفكرية: | IP65 |
| خرج الإشارة: | I2C (الضغط ودرجة الحرارة) | نوع الاتصال: | مع كابل |
| الضمان: | سنتان | النوع: | منتشر Piezoresistive السيليكون |
| إبراز |
مستشعر الضغط الصناعي BP9325,مستشعر الضغط الصناعي I2C,مستشعر الضغط الصناعي للسيليكون,I2C Industrial Pressure Sensor,Silicon Industrial Pressure Sensor |
||
Product Description

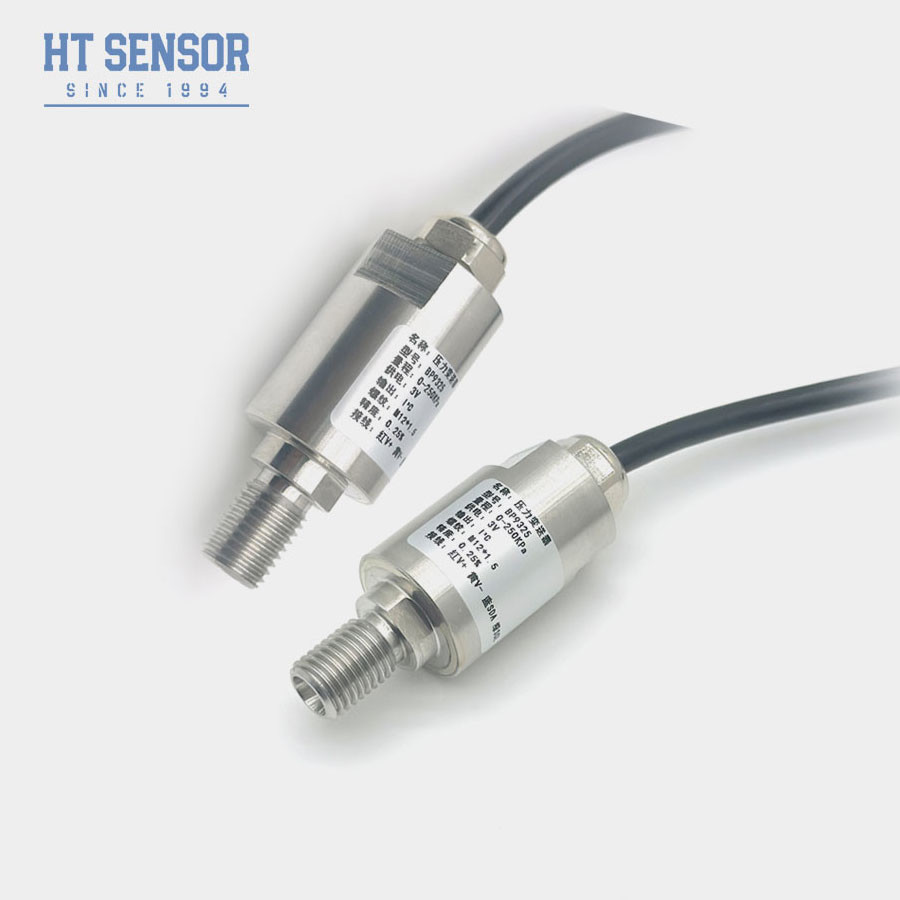

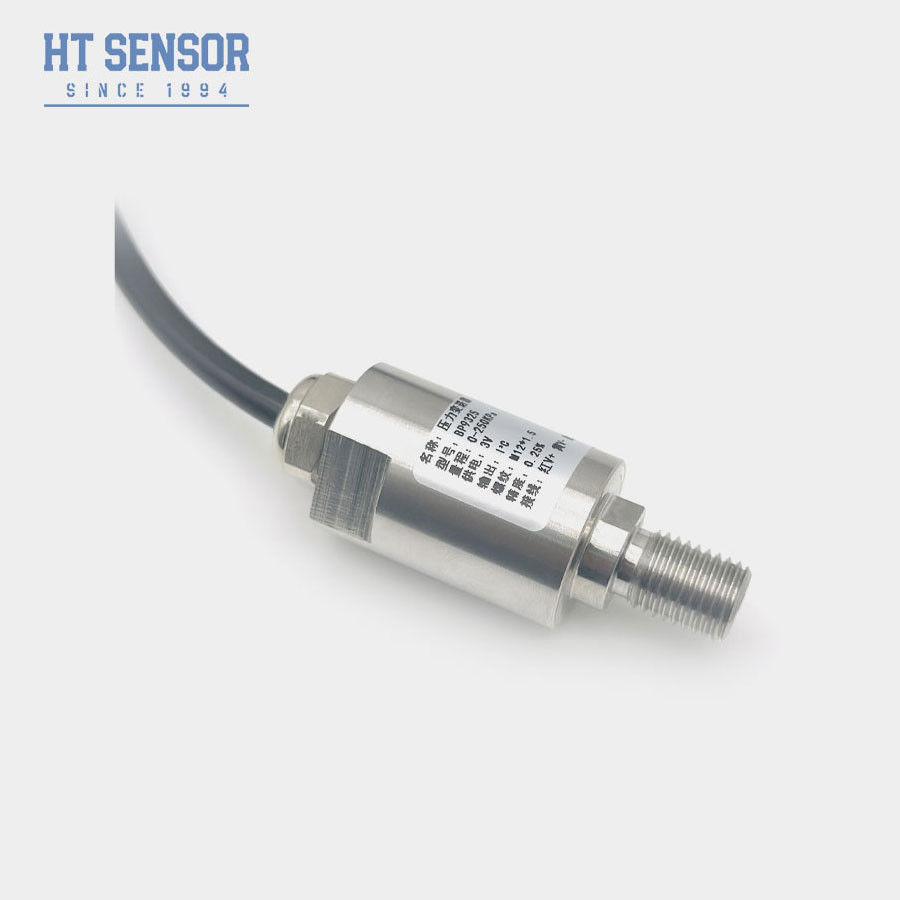

BP9325 جهاز استشعار الضغط الصناعي للسيليكون I2C الخروج لتطبيقات مختلفة
إدخال جهاز استشعار الضغط الصناعي من السيليكون:
جهاز استشعار الضغط HT19F-I2C يستخدم سلسلة HT السيليكون القابلة للإنقباض النفطي النواة التي طورتها شركتنا كعنصر قياس الإشارة،ودورة معالجة الإشارة تقع في علبة الفولاذ المقاوم للصدأ. تحويل إشارة المستشعر إلى إشارة إصدار IIC القياسية. بعد اختبار صارم وفحص الشيخوخة ، فإن المنتج لديه أداء مستقر وموثوق به.
خصائص المنتجمن جهاز استشعار الضغط الصناعي:
- • الاقتصادية والحجم الصغير
- • النطاق -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- • نوع الضغط القياسي، نوع الضغط المطلق
- • أجهزة تحكم مزدوجة ذات 24 بت لاكتساب الضغط ودرجة الحرارة على التوالي
- • بروتوكول الاتصال القياسي I2C
- • جميع مواد الفولاذ المقاوم للصدأ 316L
التطبيقاتمن أجهزة استشعار الضغط الصناعية من السيليكون:
- التحكم في العمليات الصناعية
- قياس مستوى السائل
- جهاز قياس ضغط ذكي
- قياس ضغط الغاز والسائل
- معدات طبية
- إنترنت الأشياء
الشرط الأساسيمن أجهزة استشعار الضغط الصناعية من السيليكون:
- إمدادات الطاقة: 3.0-3.6VDC
- الخروج: I2C (الضغط،درجة الحرارة)
| معايير أداء جهاز استشعار الضغط الصناعي: | |||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS | ||
| معايير الأداء | الوحدة | ||
| مصدر الطاقة: | 3.0 إلى 36 | V DC | |
| إشارة الخروج: | الرقمية I2C (الضغط، درجة الحرارة) | ||
| تيار العمل المستمر: | <3 | mA DC | |
| دقة الحرارة: | ±2 (لا يوجد مخرج درجة حرارة افتراضي، يجب تخصيص مخرج درجة حرارة) | °C | |
| دقة الضغط: | ±0.2 (±0.5 @35kPa) | %FS | |
| مقاومة العزل: | 50MΩ@50V DC | ||
| قوة العزل: | 50 هرتز، 500 فولت AC | ||
| درجة حرارة العمل: | -30 ~ 80 | °C | |
| درجة حرارة التخزين: | -40 ~ 80 | °C | |
| الحمل الزائد: | 1.5 مضروبة في ضغط كامل المقياس أو 110MPa هي القيمة الأدنى | ||
بروتوكول الاتصال
يستخدم BP9325 بروتوكول الحافلة I2C للتواصل مع العالم الخارجي. تبدأ جميع اتصالات البيانات في MSB وعنوان جهاز I2C 7 بت افتراضي هو 0x78. إنه جهاز عبيد من I2C ،ويمكن للجهاز الرئيسي التواصل معه باستخدام الأوامر في التنسيقات التالية.
عندما يتم تعيين HT19F-I2C على مخرج رقمي (باستخدام أمر I2C 0xAC) ، سيتم تقسيم B[23:0] إلى ثلاثة
يتم إخراج كل بايت بشكل منفصل، ويمكن للمستخدم بسهولة تحويله إلى نسبة مئوية باستخدام الصيغة التالية:
عند استخدام أمر I2C من 0xAC لقراءة 5 بايتات من البيانات المعايرة ، تتكون معلومات درجة الحرارة من آخر اثنين يتم توفير ستة عشر بت من البيانات ،ويمكن للمستخدم بسهولة تحويل قيمة T إلى درجة الحرارة الفعلية باستخدام الصيغة التالية.
ملاحظة: الجسر الافتراضي هو 10٪ ~ 90٪ ، والنقطة الصفرية لجسر المستشعر تتوافق مع 10٪ ، والنقطة الكاملة صحيحة. القيمة هي 90٪. ليس لدى المستشعر مخرج درجة حرارة افتراضيًا.يجب تخصيص انتاج الحرارة.
| نصائح الطلب |
1انتبه إلى تناسب بين حجم النواة ومأوى جهاز الإرسال أثناء التجميع لتحقيق
الصمود المطلوب
2أثناء تجميع السطح، تأكد من أن تكون محسومة عموديا وتطبيق ضغط حتى لتجنب التشويش أو تلف لوحة التعويض.
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
5. ابقي منفذ الضغط في قلب المقياس مفتوحاً للغلاف الجوي ومنع دخول الماء، بخار الماء، أو الوسائط التآكلية إلى غرفة الضغط السلبي في القلب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
