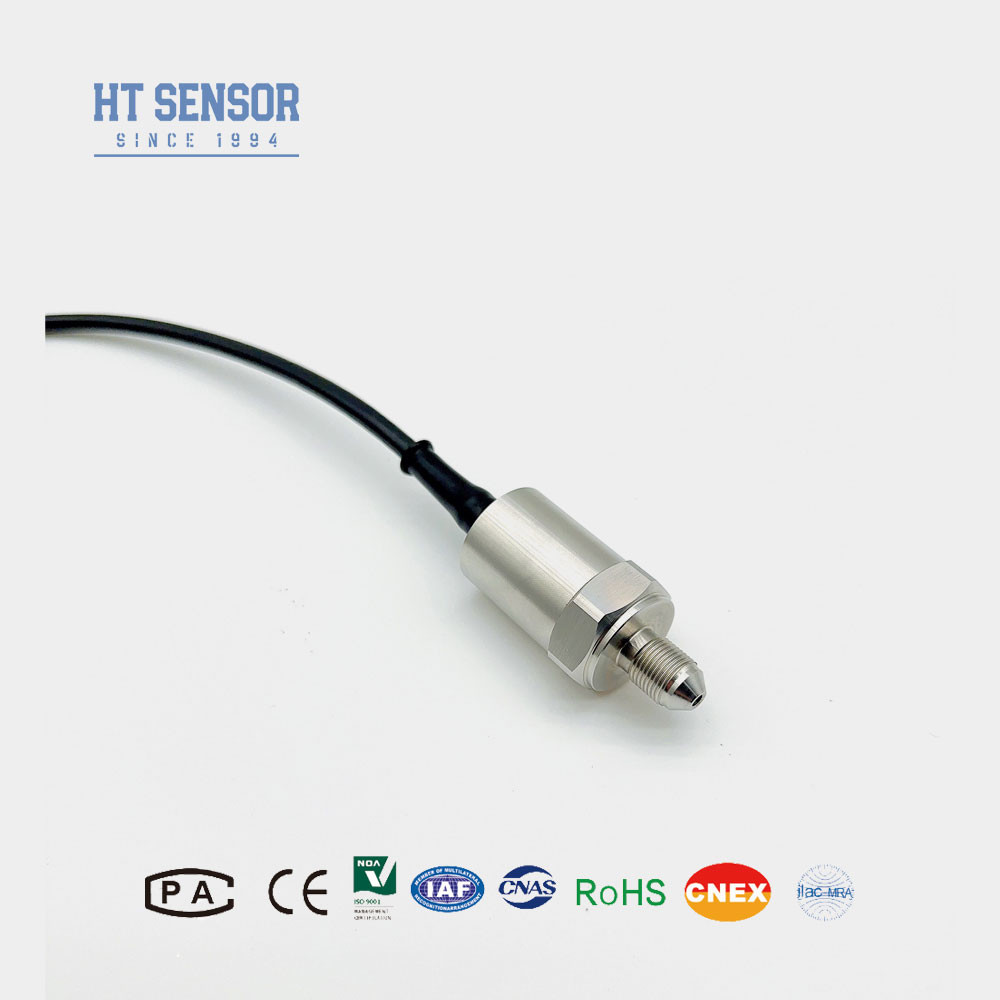

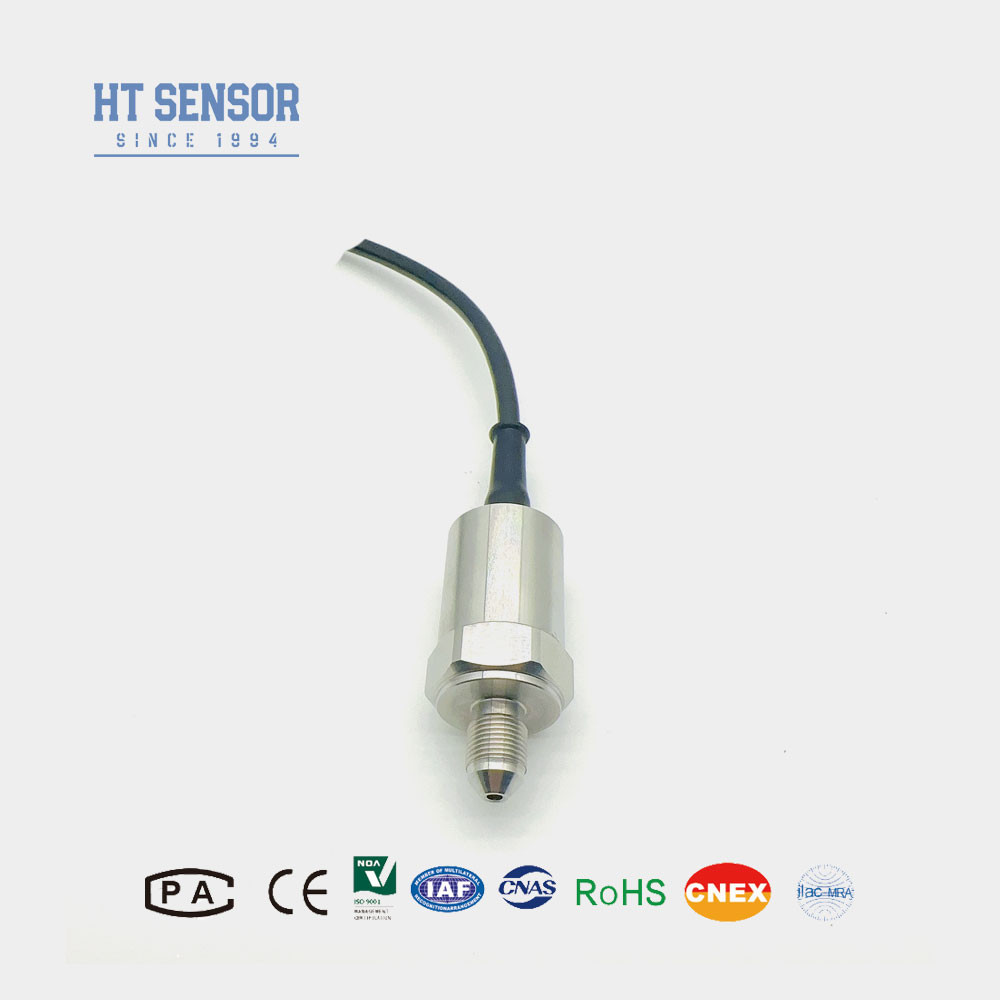

BP9325 جهاز استشعار الضغط الوقائي السيليكوني مع أنظمة التحكم الهيدروليكية والهوائية
Product Details
| النموذج رقم: | BP9325 | مواد الإسكان: | الفولاذ المقاوم للصدأ |
|---|---|---|---|
| درجة حرارة العمل: | -20 إلى + 80 ℃ | إمدادات الطاقة: | 10 فولت/1.5 مللي أمبير |
| نطاق الضغط: | 0-10 كيلو باسكال ～ 60 ميجا باسكال | تصنيف الملكية الفكرية: | IP65 |
| خرج الإشارة: | إشارة بالسيارات | نوع الاتصال: | مع كابل |
| الضمان: | سنتان | النوع: | منتشر Piezoresistive السيليكون |
| إبراز |
جهاز استشعار الضغط الوقائي السيليكوني,جهاز تحكم هيدروليكي لجهاز استشعار الضغط الصلب,مستشعر الضغط الوقائي الوقائي للسيليكون,Hydraulic Control Silicon Piezoresistive Pressure Sensor,Pneumatic Control Silicon Piezoresistive Pressure Sensor |
||
Product Description
إدخال جهاز استشعار الضغط الصناعي من السيليكون:
جهاز الاستشعار للضغط المقاوم للضغط من السيليكون BP9325 هو جهاز استشعار مستقر للغاية يستخدم عنصر السيليكون المنتشر.يقيّم جهاز الاستشعار الضغط التفاضلي للوسط عن طريق نقله إلى الحجاب الحاجز السيليكوني من خلال الحجاب الحاجز العزلي 316L وزيت السيليكون. يستخدم عنصر السيليكون المنتشر تأثير الاصدار الجسدي لقياس ضغط السوائل والغازات بدقة. يضمن هذا التصميم قياس ضغط دقيق وموثوق به.مما يجعله خيارًا شائعًا لتطبيقات مختلفةيقدم حساسية عالية واستهلاك طاقة منخفض، مما يجعله فعالا في استخدام الطاقة ومثالي للأجهزة التي تعمل بالبطاريات.
خصائص المنتجمن أجهزة استشعار الضغط الصناعية من السيليكون:
1يستخدم تقنية متقدمة و 316L محفظة الفولاذ المقاوم للصدأ، مع المواد.
2مثل التيتانيوم الكامل و الحجاب الحاجز
3تستخدم دوائر فيلم سميك لتعويض درجة الحرارة وتصحيح نقطة الصفر.
4موثوقية عالية، قابلية للتكرار، والاستقرار.
التطبيقاتمن أجهزة استشعار الضغط الصناعية من السيليكون:
1مناسبة لقياس ضغط الغازات السائلة غير السامة مع 316L الفولاذ المقاوم للصدأ.
2أنظمة التحكم الهيدروليكية والهوائية
3التحكم في العملية
الشرط الأساسيمن أجهزة استشعار الضغط الصناعية من السيليكون:
1إمدادات الطاقة: ≤2mADC (القيمة النموذجية 1.5mADC)
2معادلة المدخل: 2.5KΩ ~ 6KΩ
3عائق الخروج:2.5KΩ~6KΩ
4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة 100 ملم.
| معايير الأداء: | |||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مغلقة (S) | 3500KPa، 7MPa، 10MPa، 20MPa، 40MPa، 60MPa، 100MPa | ||||
| النوع | ماكس | الوحدة | |||
| خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | ||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| ختم الحلقة O | مطاط النتريل أو مطاط الفلور | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 0.2 كجم | ||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | |||||
ملاحظة:
1أثناء التجميع ، انتبه إلى تناسب حجم عنصر الاستشعار ومحفظة جهاز الإرسال لتحقيق الصلبة المطلوبة.
2أثناء التجميع، تأكد من أن جهاز الاستشعار موجه عموديًا واضغط عليه بشكل متساوٍ لمنع تعثر أو تلف لوحة التعويض.
3يجب أن تكون وسيلة القياس متوافقة مع مادة الحجاب والغلاف (316L). وإلا، يجب تقديم تعليمات خاصة عند وضع الطلب.
4لا تستخدمي أشياء حادة للضغط على الحجاب الحاجز للاستشعار، لأنه قد يسبب تشوه أو ثقب الحجاب الحاجز ويضر بعنصر الاستشعار.
5يجب أن يبقى أنبوب الهواء في جهاز استشعار الضغط مفتوحاً للجو.
6إذا كان هناك تغييرات في خطوط الدبوس ، اتبع الملصق الذي يحمله عنصر الاستشعار للحصول على الدقة.
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
