| مكان المنشأ: | باوجي ، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IQT |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IQT | مخصصة: | OEM وتصنيع |
|---|---|---|---|
| نوع الضغط: | مقياس الضغط المطلق المختوم | حزمة النقل: | كرتون |
| المواصفات: | مستشعر الضغط الصناعي للسيليكون | الرمز السريع: | 9026201090 |
| النوع: | الحجاب الحاجز الصناعي ناقل الضغط | درجة الدقة: | 0.5٪ فس |
| نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال | انتاج |: | 4-20 مللي أمبير/0.5-4.5 فولت تيار مستمر |
| إبراز: | جهاز استشعار الضغط الصناعي ODM,جهاز استشعار الضغط الصناعي لعزل الحجاب الحاجز,جهاز استشعار الضغط الصناعي للمواد المطاطية,Diaphragm Isolation Industrial Pressure Sensor,Elastomer Material Industrial Pressure Sensor |
||

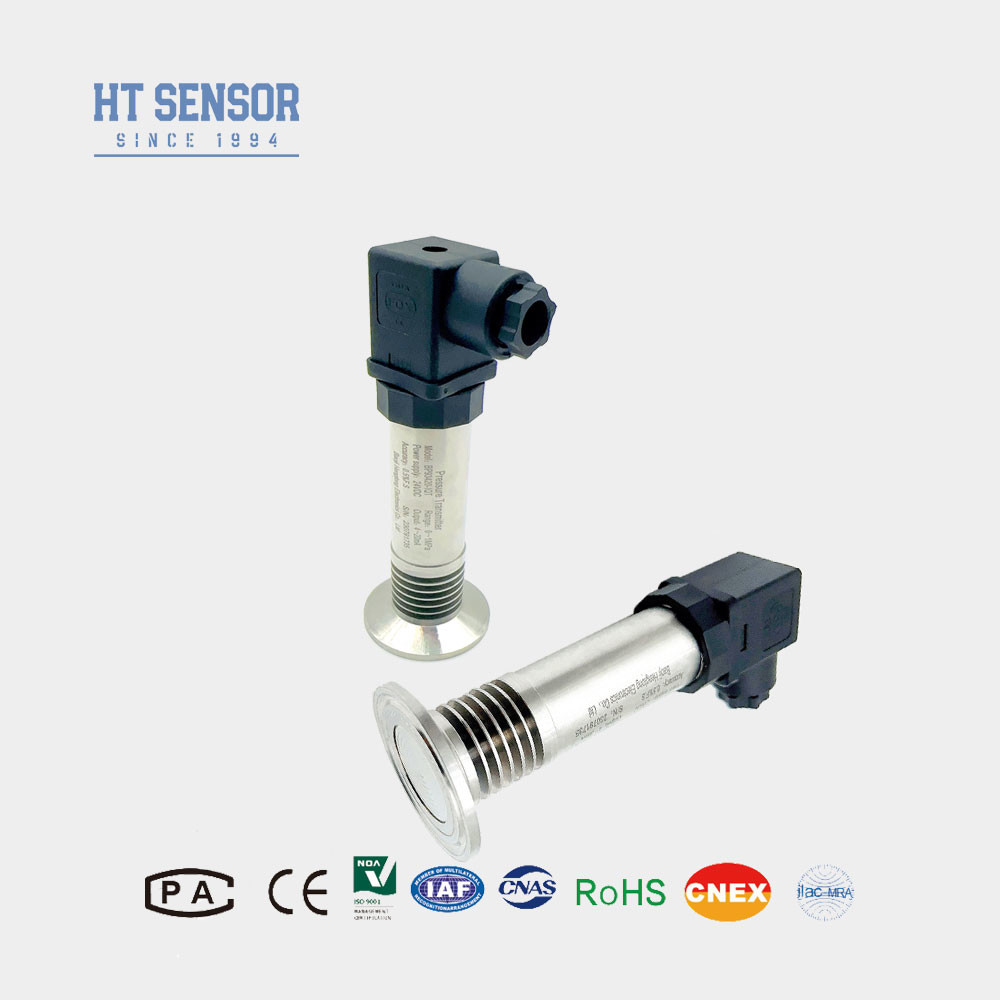

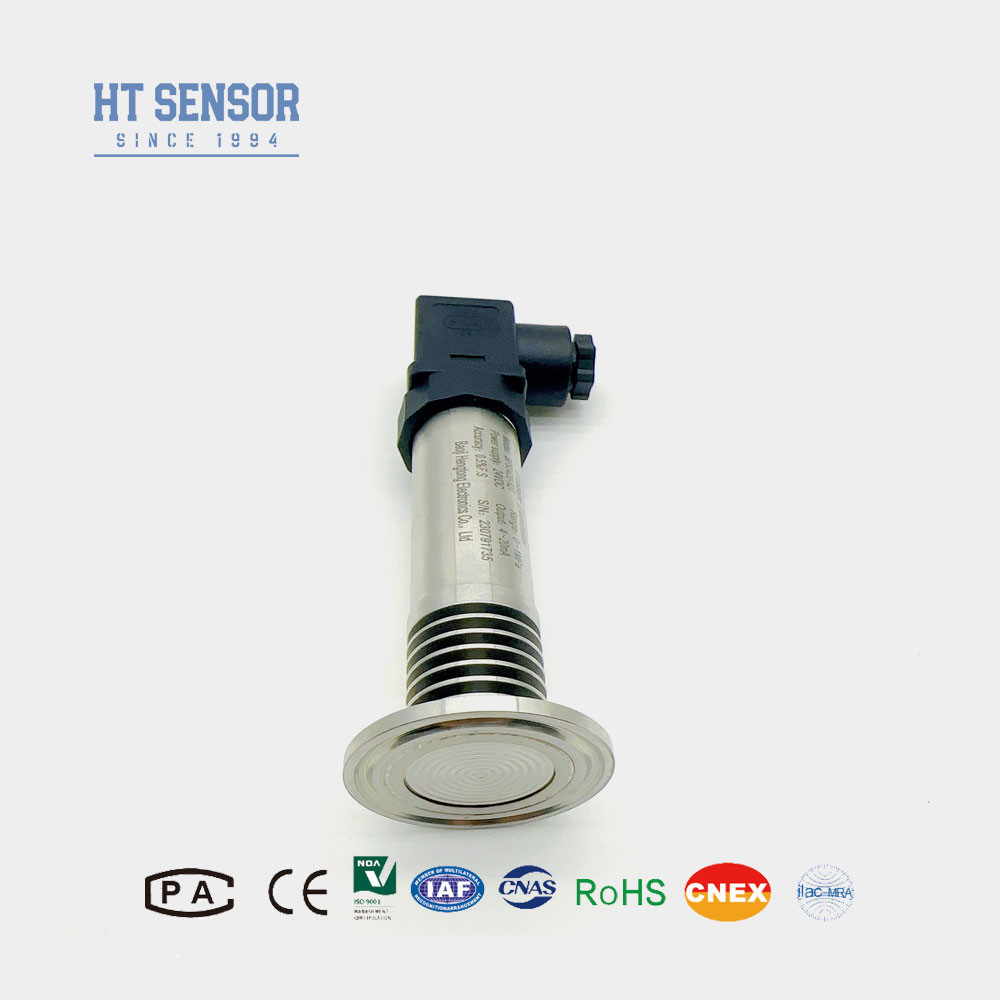

جهاز نقل الضغط BP93420-IQT
إدخال جهاز استشعار الضغط الصناعي
خضع جهاز إرسال ضغط الحجاب الحاجز المدمج BP93420-IQT لاختبارات صارمة لمختلف المشاريع، مما يضمن أداءً مستقراً وموثوقاً به.الحجاب الحاجز الكبير المكشوف يمنع بشكل فعال انسداد ثقب الضغط الناجم عن التبلور المتوسط، مما يجعله مناسبًا للاستخدام النظيف والنظيف في صناعات الأغذية والرعاية الصحية. يستخدم إيلاستومر مستشعر الضغط على الغشاء المسطح مواد مستوردة وتكنولوجيا عزل الحجاب الحاجز ،بدون فتحة استشعار الضغط على رأس الاختبار لمنع انسداد من الوسائط غير اللزجة أثناء القياستصميم الهيكل المتكامل له مثالي لقياس الضغط والتحكم في الطلاء الكيميائي والطلاء والطين والأسفلت والنفط الخام وغيرها من الوسائط اللزجة".
| معايير الأداءمن جهاز استشعار الضغط الصناعي بالشاشة الحاجزية: | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70 درجة مئوية ((يمكن تخصيصها) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.3 كجم |
خصائص المنتجمن جهاز استشعار الضغط الصناعي بالشاشة الحاجزية:
1نطاق قياس واسع، خيارات واجهة ضغط مختلفة.
2خيارات إشارة الخروج المتنوعة
3يمكن ضبط الصفر والكامل
4دقة عالية، العديد من اتصالات العملية العقيمة
التطبيقاتجهاز استشعار الضغط الصناعي:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
3تستخدم في صناعات الورق والكيماويات، وكذلك لقياس مستوى مياه الصرف الصحي وقنابل المشروبات مناسبة لنظم التحكم الهيدروليكية والهوائية.
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتج، تأكد من أن الوسائط متوافقة مع الجزء المتصل بالمنتج قيد الاختبار.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل شاشات العرض الرقمية.
3لضمان التشغيل الموثوق به للمنتج، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة مؤسسة بشكل موثوق به.
4. لا يوجد كابل افتراضي ، إذا لزم الأمر ، هناك ثلاثة مواد للاختيار من بينها. ما لم يتم تحديد خلاف ذلك ، يمكن استخدام مواد كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة ، فيمكنك استخدام مواد كابل البولي إيثيلين.يرجى تحديده في نموذج الطلب.
5في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبات لجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -100كيلو بايت... 0كيلو بايت~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز الاستشعار للضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم بسلاسة.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية لديها عادة فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهراً من تاريخ الشحن، وخدمة ما بعد البيع لدينا تضمن استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
