| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IB |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IB | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
|---|---|---|---|
| القوة: | 5VDC، 12-36VDC، 24V القياسية | انتاج |: | 0.5-4.5 فولت / 4-20mA وهلم جرا |
| استقرار على المدى الطويل: | +-0.2% في السنة (نوع) | العلامة التجارية: | جهاز استشعار صناعي |
| نوع الهيكل: | جهاز إرسال مستشعر الضغط الصناعي | وسط القياس: | السائل والهواء والنفط |
| المرفق: | DIN كبير | التخصيص: | OEM وتصنيع |
| إبراز: | أجهزة استشعار الضغط الصناعي,مستشعر الضغط الصناعي للغازات غير السامة,مستشعر الضغط الصناعي للسوائل,Non-Corrosive Gases Industrial Pressure Sensor,Liquids Industrial Pressure Sensor |
||

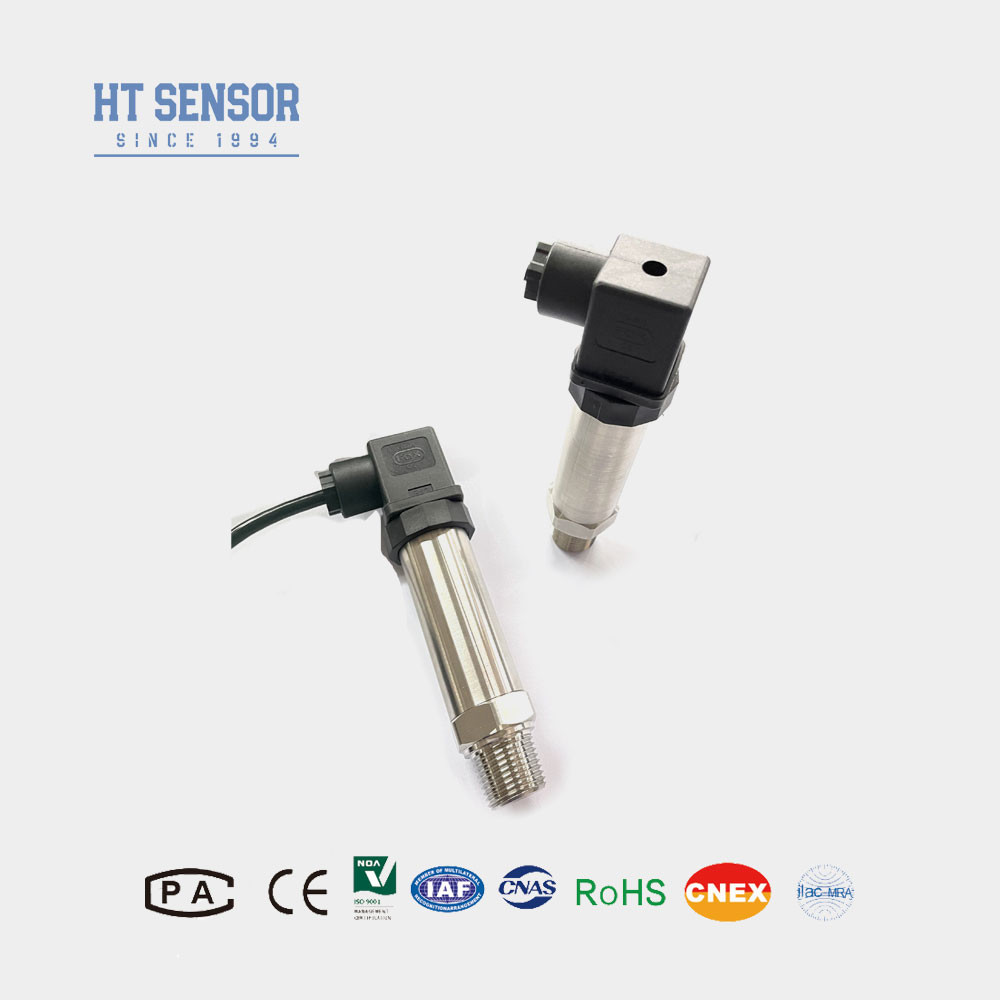

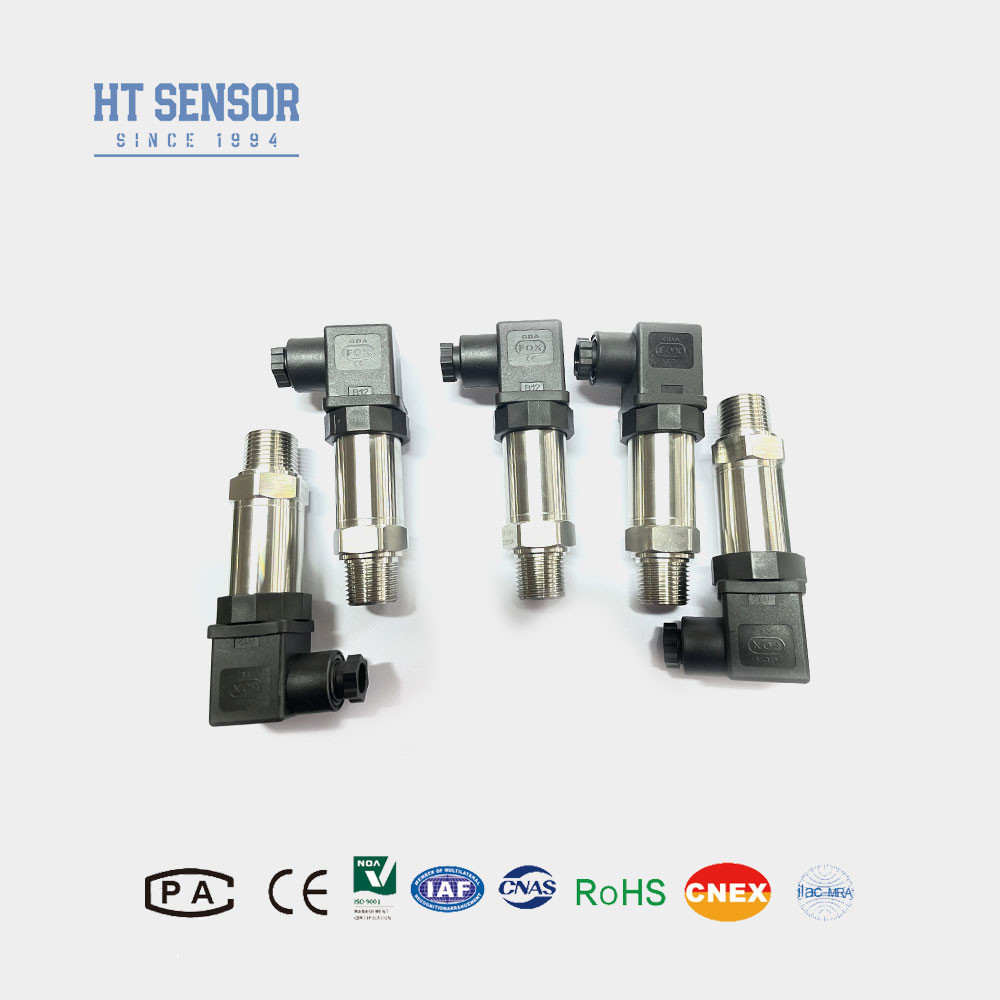

جهاز نقل الضغط BP93420IB
إدخال جهاز تحويل الضغط الصناعي:
أجهزة استشعار الضغط الصناعية المصفحة BP93420IB مصممة لقياس الغازات والسوائل غير السامة.أنها تستخدم سلسلة HT المنتشرة السيليكون معزولة النواة المليئة بالزيت كعنصر قياس الإشارةجهاز الاستشعار من الفولاذ المقاوم للصدأ مغلق بحامية محكمة الغازويتم توفير دوائر معالجة الإشارات داخل غلاف الفولاذ المقاوم للصدأ لتحويل إشارة جهاز الاستشعار إلى إشارة خروج قياسيةمنتجاتنا تخضع لاختبارات صارمة للمكونات وفحص الشيخوخة، مما يضمن أداء موثوق به في مختلف التطبيقات الصناعية.
خصائص المنتجمن جهاز تحويل ضغط صناعي:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
2التصميم المدمج والخفيف
3.دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز تحويل ضغط صناعي:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن جهاز تحويل ضغط صناعي | |
|---|---|
| نطاق القياس | - 100كبا... 0كبا ~ 10كبا... 20 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -0.1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
ج: يتميز أجهزة إرسال أجهزة استشعار الضغط لدينا بدقة عالية، ومتانة، وأداء ممتاز، مع خيار للتخصيص.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة من خلال خدمات OEM و ODM لدينا.
3س: ما هي قدرة الإنتاج الخاصة بك؟
الجواب: إن منشآتنا التصنيعية لديها القدرة على إنتاج ما يصل إلى 30،000 جهاز إرسال لجهاز الاستشعار للضغط في الشهر، مما يضمن لنا أن نتمكن من الوفاء بالطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضبط جدول الإنتاج والتسليم بسلاسة.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: النماذج القياسية لديها عادة فترة تسليم من 5 ~ 8 أيام عمل، في حين أن المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: نحن نقدم أسعار تنافسية مع خصومات متاحة للطلبات الكبيرة أو الشراكات طويلة الأجل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: تأتي منتجاتنا مع ضمان لمدة 24 شهراً من تاريخ الشحن، وخدمة ما بعد البيع لدينا تضمن استجابات سريعة في غضون 24 ساعة مع دعم التعليمات عن بعد عبر شبكة الكمبيوتر.
