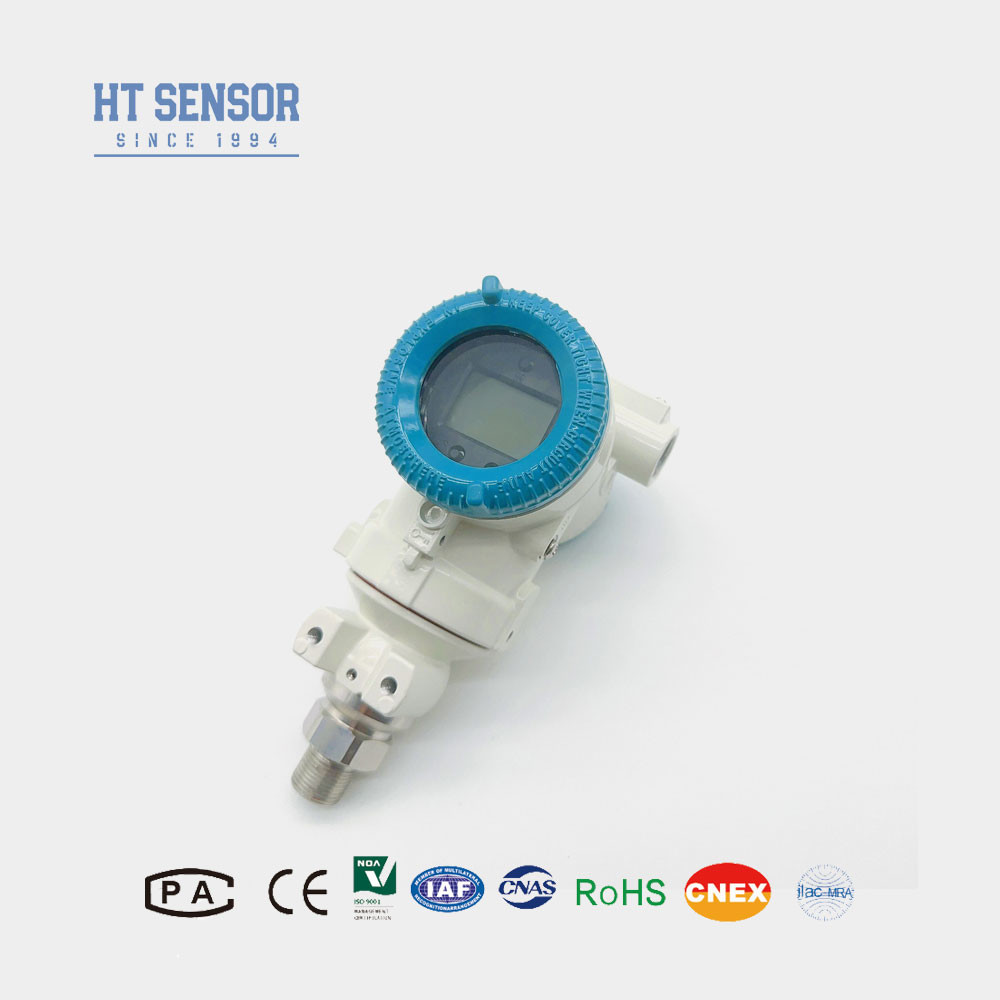

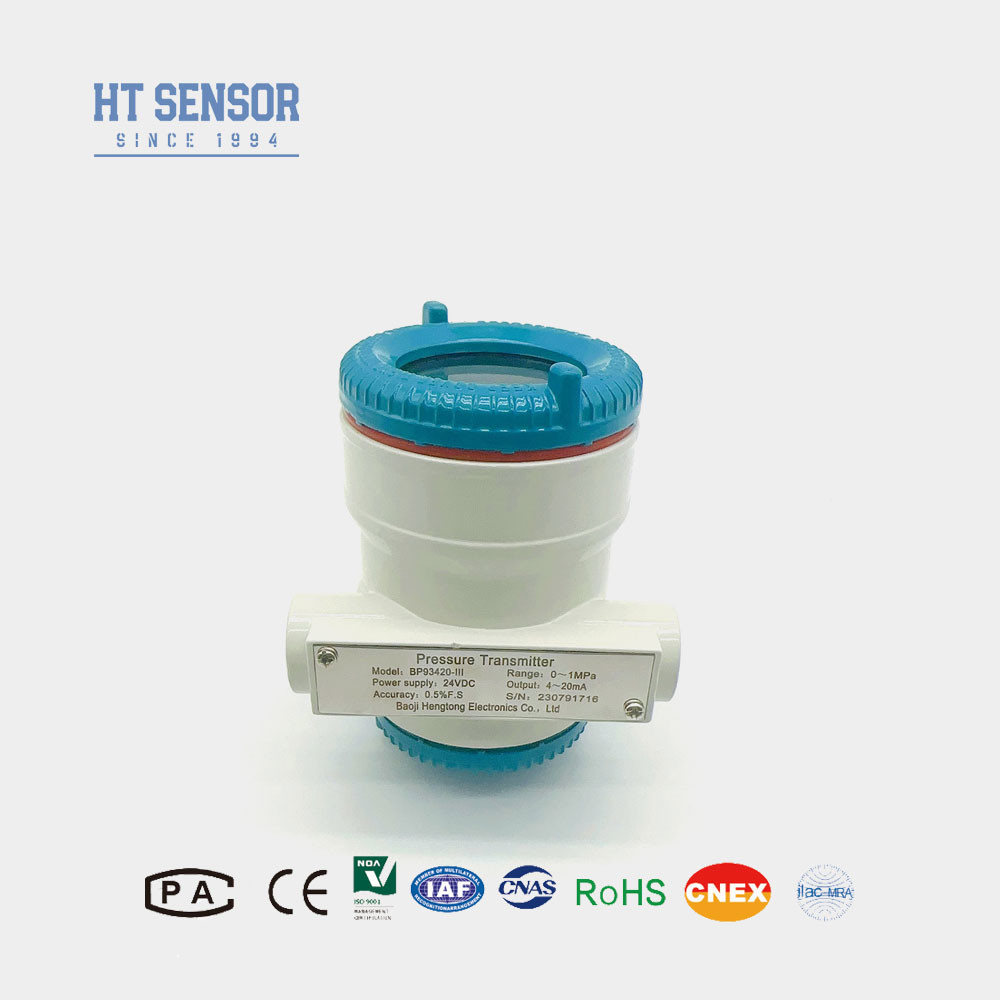

جهاز استشعار الضغط الصناعي BP93420-IIIA مع جهاز استشعار ضغط إرسال الرقمي
Product Details
| النموذج رقم: | BP93420-IIIA | القوة: | 12-32 فولت تيار مستمر |
|---|---|---|---|
| انتاج |: | علبة 4-20mA مع HART OR RS485 | الوزن: | 0.8 كجم |
| نوع الضغط: | مقياس الضغط المطلق المختوم | الرمز السريع: | 9026201090 |
| نوع الهيكل: | جهاز إرسال مستشعر الضغط الصناعي | وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك |
| درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. | نطاق الضغط: | - 100kpa... 0kpa ~ 10kpa... 60MPa |
| إبراز |
جهاز استشعار الضغط الصناعي OEM,جهاز إرسال الضغط الرقمي,مستشعر الضغط الصناعي BP93420-IIIA,Digital Display Pressure Transmitter,BP93420-IIIA Industrial Pressure Sensor |
||
Product Description
جهاز استشعار الضغط الصناعي BP93420-IIIA مع جهاز إرسال الضغط الرقمي
BP93420-IIIAمستشعر الضغط الصناعي
إدخالجهاز تحويل الضغط الصناعي:
جهاز إرسال مستشعر الضغط الصناعي BP93420-IIIA يتكون من وحدة مستشعر الضغط ولوحة دائرة ذكية. يتضمن عنصر مستشعر الذكي مستشعر ضغط السيليكون،دائرة اكتشاف الحجاب الحاجز القياسيةجهاز استشعار درجة الحرارة و دائرة تعويض درجة الحرارةتتكون لوحة الدوائر الذكية من وحدة تحكم كمبيوتر صغير ودوائر محيطية لإنجاز تحويل إشارات الضغط إلى إشارات كهربائيةيستخدم في البيئات الصناعية لقياس ضغط السوائل أو الغازات أو البخار.
خصائص المنتجمنجهاز تحويل الضغط الصناعي:
1نطاق قياس واسع، وأشكال واجهة الضغط المتنوعة، ومستوى حماية IP65.
2أشكال إشارة الخروج المختلفة، قابلة للتعديل والعرض.
3نقطة الصفر القابلة للتعديل ومقياس كامل
4يستخدم النواة السيليكون المنتشر عالية الدقة وذات الأداء العاليأجهزة استشعار الضغط المقاومة للضغط
التطبيقاتمنجهاز تحويل الضغط الصناعي:
1مناسبة لقياس ضغط الغازات السائلة غير السامة في 316L الفولاذ المقاوم للصدأ.
2النفط، الكيمياء، المعادن، الطاقة، والهيدرولوجيا.
3قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءجهاز تحويل الضغط الصناعي | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 60MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | سبيكة الألومنيوم |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.8 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متصلين بالأرض بشكل موثوق به.
5. الحلقات O من المطاط الفلوريني تتراوح درجة حرارة التشغيل المسموح بها بين - 20 °C ~ 250 °C. عندما تنخفض درجات حرارة التشغيل إلى أقل من - 20 °C ، يجب اختيار حلقات الختم من نوع EPDM O.
6. لا يأتي الكابل مع كابل افتراضي. إذا كنت بحاجة إلى كابل، وهناك ثلاثة مواد للاختيار من بينها. إذا لم يتم إعطاء تعليمات محددة،سيتم استخدام مواد الكابلات البولي إيثيلين بشكل افتراضيإذا كانت هناك حاجة لمواد مختلفة من الكابلات، يرجى الإشارة إلى ذلك في نموذج الطلب الخاص بك.
7في حالة وجود متطلبات خاصة مثل الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في طلبك.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية ، متينة ، أداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
3ما هي قدرة الإنتاج الخاصة بك؟
ج: منشأتنا الإنتاجية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن مجهزون جيدا لتلبية احتياجات الطلبات على نطاق واسع.من المستحسن أن تتصل بفريق المبيعات لدينا مسبقاً لضمان جدول إنتاج وتسليم سلس.
4س: ما هو الوقت العام؟
ج: النموذج القياسي 5~8 أيام عمل. المنتجات المخصصة قد تختلف.
5س: الشحن والتعبئة
الجواب: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS،FedEx،DHL و INT للشحن المدفوع مسبقا،يمكن أيضا استخدام حساب الشحن الخاص بك لجمع،التعبئة التصدير القياسية،بما في ذلك شهادة التفتيش.
6.س: اتصل بنا
ج: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
