| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IQ |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-IQ | تصنيف الحماية: | IP65 |
|---|---|---|---|
| مواد الإسكان: | 316LS.S. أو 304S.S. | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| العلامة التجارية: | HTsensor | الأصل: | باوي، الصين |
| الرمز السريع: | 9026201090 | النوع: | جهاز إرسال مستشعر الضغط الصناعي |
| نوع الهيكل: | جهاز استشعار الضغط السيليكوني المنتشر | نطاق الضغط: | -100 كيلو باسكال...0 كيلو باسكال ~ 35 كيلو باسكال...3.5 ميجا باسكال |
| إبراز: | مستشعر الضغط الصناعي 4-20mA,مستشعر الضغط الصناعي BP93420-IQ,4-20mA محول ضغط الخروج,BP93420-IQ Industrial Pressure Sensor,4-20mA Output Pressure Transducer |
||

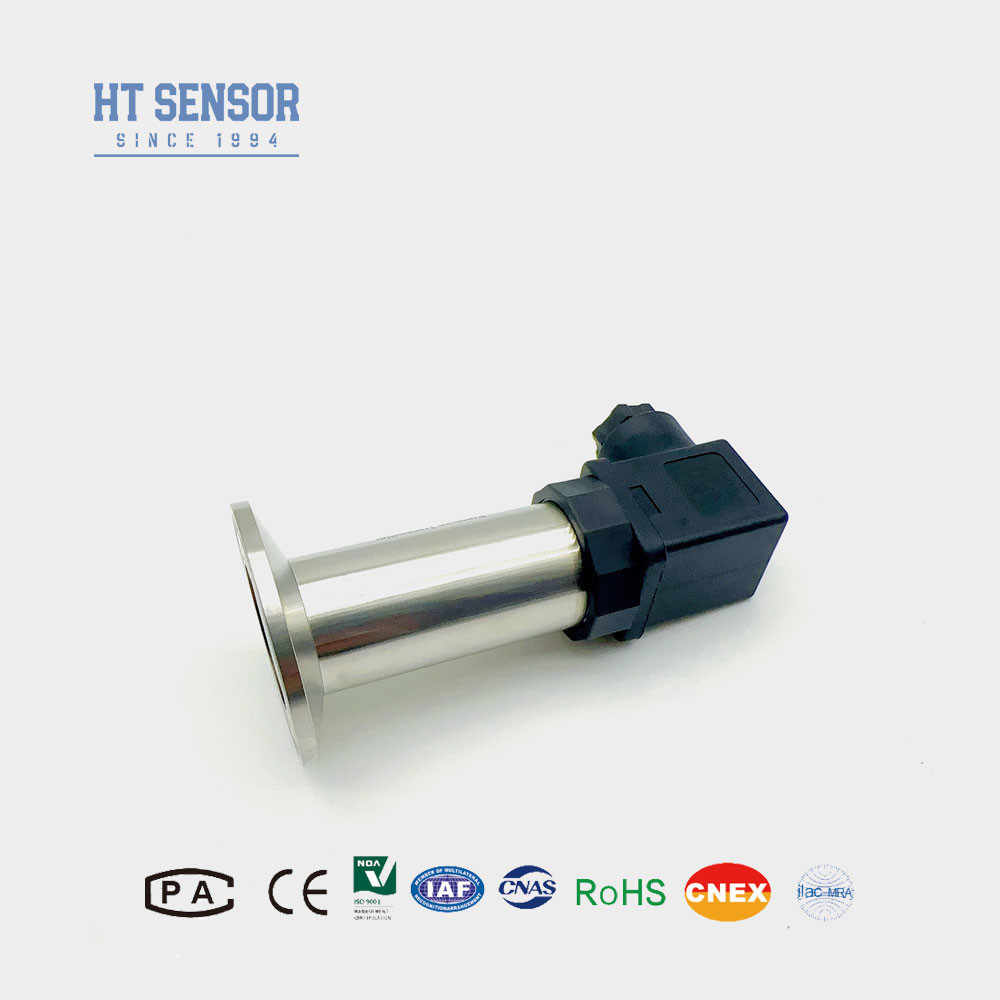

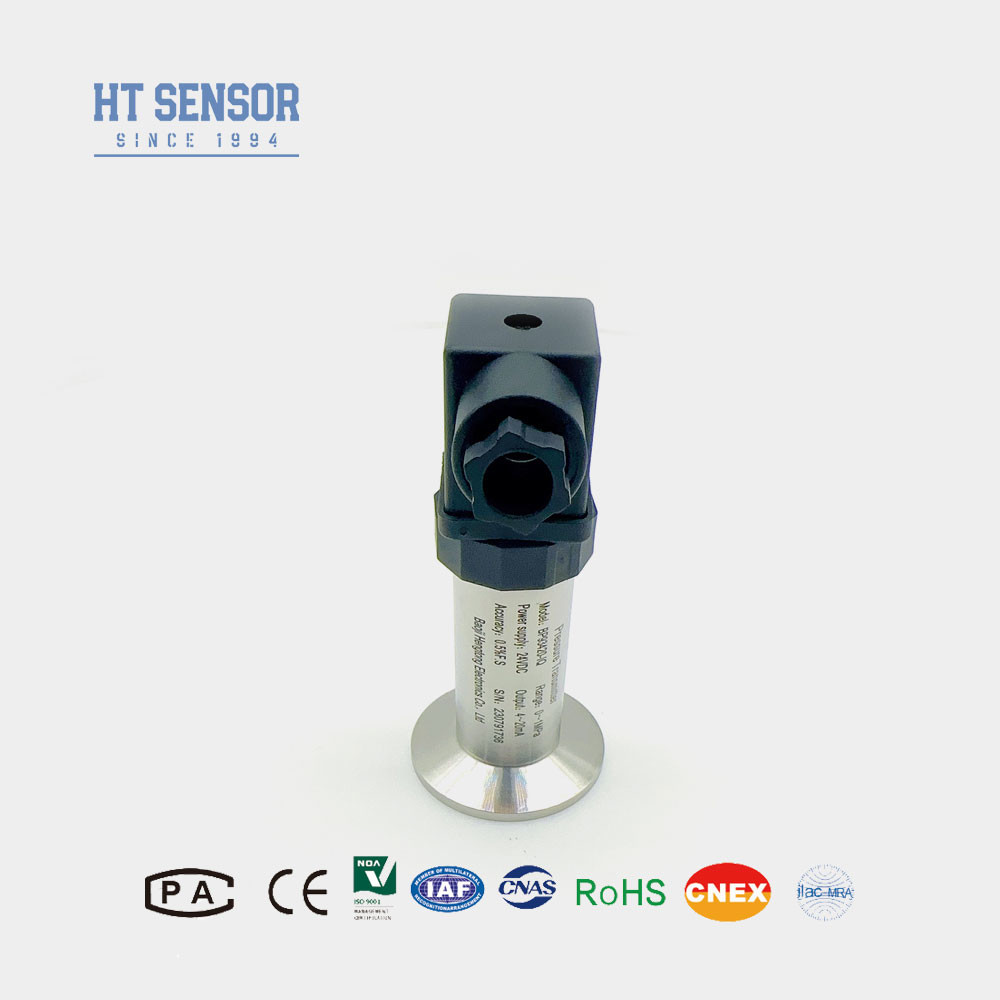

جهاز إرسال ضغط الصناعي ذو الحجاب الحاجز BP93420-IQ يستخدم جهاز إرسال ضغط مسطحتقدم طريقة موثوق بها لقياس الضغط في الوسائط اللزجة والتطبيقات المتخصصةيحتوي جهاز فيلم العزل المغلف على مختلف هياكل اتصال العملية وهو مناسب لقياس اللاصق العالي والوسائط البلورية.وجدت هذه المنتجات تطبيقًا واسعًا في الغذاءالصناعات الصحية والورقية وغيرها.
تم تصميم منتج B P93420-IQ في المقام الأول لقياس ضغط الوسائط اللزجة. يمنع هيكل الفيلم المسطح للمستشعر انسداد السوائل اللزجة وتقليصها والظروف غير الصحية.واجهة اتصال جهاز الاستشعار من نوع المشبك يجعل التثبيت سهلا، ويمكن استخدام جهاز الإرسال على نطاق واسع في الطب والأغذية والمنسوجات وغيرها من المجالات لقياس ضغط الغاز والسائل والتحكم فيها تلقائيًا.
خصائص المنتجأجهزة استشعار الضغط الصناعية:
1نطاق قياس واسع - 100kpa ¥ 0 ¥ 35kpa ¥ 3.5Mpa ، واجهة ضغط مشبك 50.4mm.
2خيارات إشارة إخراج متعددة
3دقة عالية، عدة اتصالات عملية عزل.
التطبيقاتمن جهاز استشعار الضغط الصناعي بالشاشة الحجابية:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
3تستخدم في صناعات الورق والكيماويات، وكذلك لقياس مستوى مياه الصرف الصحي وقنابل المشروبات مناسبة لنظم التحكم الهيدروليكية والهوائية.
| معايير الأداءمن جهاز استشعار الضغط الصناعي بالشاشة الحجابية | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤0.1%FS |
| التهاب النفس | ≤0.1%FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة متصلين بالأرض بشكل موثوق به.
5. الحلقات O من المطاط الفلوريني تتراوح درجة حرارة التشغيل المسموح بها بين - 20 °C ~ 250 °C. عندما تنخفض درجات حرارة التشغيل إلى أقل من - 20 °C ، يجب اختيار حلقات الختم من نوع EPDM O.
6. الكابل لا يحتوي على كابل. إذا كنت بحاجة إلى كابل، وهناك ثلاثة مواد للاختيار من بينها. إذا لم يتم إعطاء تعليمات محددة، وسيتم استخدام مواد كابل البولي إيثيلين افتراضيًا.إذا كانت هناك حاجة لمواد مختلفة من الكابلات، يرجى الإشارة في نموذج طلبك.
7في حالة وجود متطلبات خاصة مثل الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في طلبك.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24 ساعة، التعليمات عن بعد عن طريق الشبكة متاحة دائما.
