| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-IX |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج: | BP93420-IX | إمداد: | 15-36vdc |
|---|---|---|---|
| انتاج |: | 4-20mA /0-10vdc | خيط: | تخصيص G1/2 |
| درجة حرارة التعويض: | 0-70 | النطاق: | 10 كيلو باسكال ~ 100 ميجا باسكال |
| مواد الإسكان: | 304S.S 316L S.S | الدقة: | 0.25 في المائة ف.س. 0.5 في المائة ف.س. |
| توافق الوسائط: | الهواء والماء والزيت | عرض: | LED / LCD |
| إبراز: | مستشعر الضغط الصناعي للغازات غير السامة,مستشعر الضغط الصناعي 4-20mA,مستشعر الضغط الصناعي لقياس السائل,4-20mA Industrial Pressure Sensor,Liquid Measurement Industrial Pressure Sensor |
||

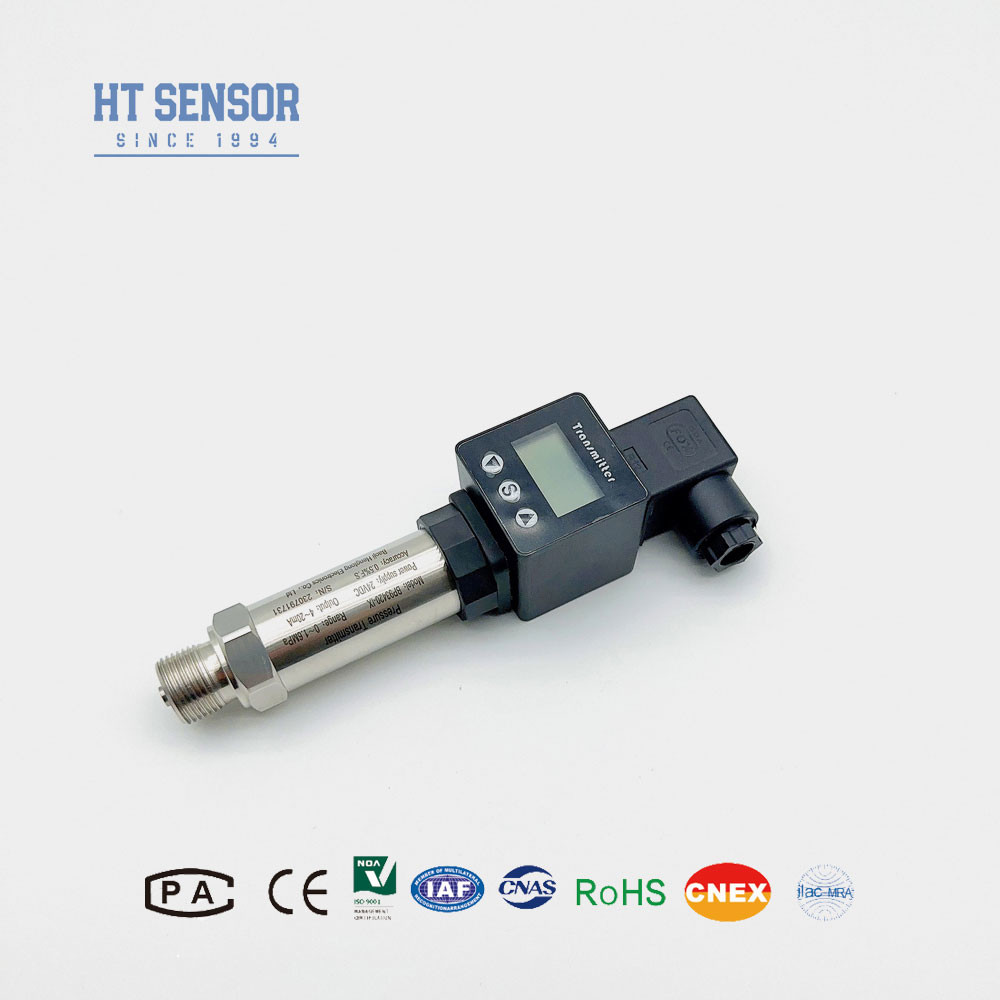

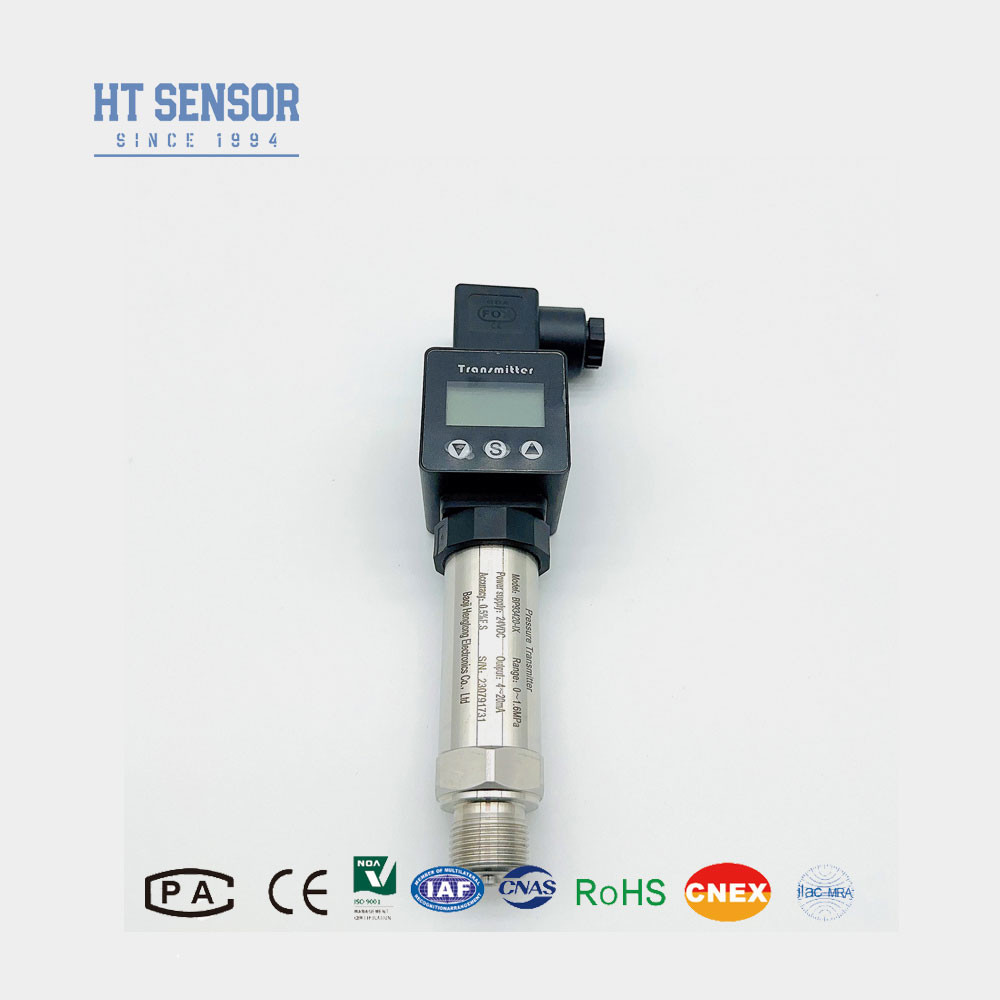

4-20mA مستشعر الضغط الصناعي مع العرض لقياس الغازات السائلة غير المعطرة
جهاز نقل الضغط BP93420IX
إدخال جهاز إرسال مستشعر الضغط الصناعي:
BP93420 - IX جهاز استشعار الضغط الصناعي للسيليكون مقسم إلى قلب ناقل ضغط السيليكون المنتشر و قلب ناقل ضغط سعة.ناقل الضغط السيليكون المنتشر لديه مزايا التشغيل الموثوق بها، الأداء المستقر، وسهولة التثبيت والاستخدام، والحجم الصغير، والوزن الخفيف، ونسبة عالية من الأداء إلى السعر، ويمكن استخدامها على نطاق واسع في مختلف قياسات الضغط الإيجابي والسلبي
خصائص المنتجمن جهاز إرسال مستشعر الضغط الصناعي:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، مختلف أشكال واجهة الضغط.
2التصميم المدمج والخفيف
3دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز إرسال مستشعر الضغط الصناعي:
1قياس ضغط الغازات والسوائل غير التآكل متوافق مع الفولاذ المقاوم للصدأ ، والحجاب الحاجز مصنوع من فولاذ المقاوم للصدأ 316L.
2تطبيقات في الصناعات البحرية والطيران.
3تستخدم في العمليات الميدانية الصناعية، مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4للأنظمة الهيدروليكية والهوائية
| معايير الأداء: | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
.
نصائح الطلب
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي يتم اختباره متوافق مع الجزء الذي يلامس المنتج (الصلب المقاوم للصدأ 304 أو 316L).
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6. لا يتم تضمين الكابلات افتراضيًا. يرجى وضع علامة على الكابل في العقد ، إذا لم يكن هناك تفسير خاص ، فيمكن استخدام مادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة ،يرجى تحديده في نموذج الطلب.
7في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | IC | ناقل الضغط عالي الحرارة | |||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0 ٠.٠١...١٠٠ مبا | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
