| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BPHT24-IX |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BPHT24-IX | النطاق: | 0-10kpa~20mpa |
|---|---|---|---|
| انتاج |: | 4-20mA /0-10vdc | الوزن: | 0.2 كجم |
| مواد الإسكان: | 304SS أو 316L | نوع الضغط: | يمكن أن يكون G / A / S |
| العلامة التجارية: | HTsensor | وسط القياس: | الغاز السائل |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاحة OEM و ODM |
| إبراز: | أجهزة استشعار الضغط الصناعي سهلة التنظيف,أجهزة استشعار الضغط الصناعي BPHT24-IX |
||

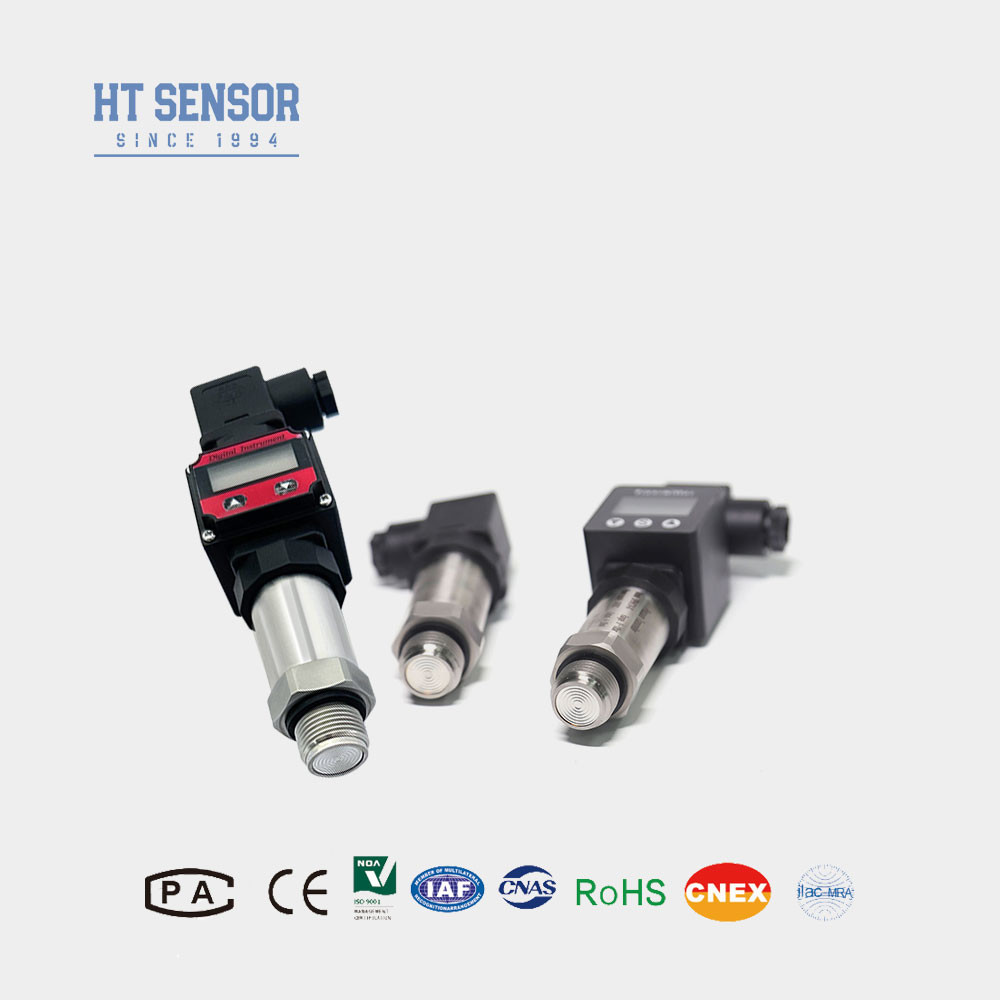

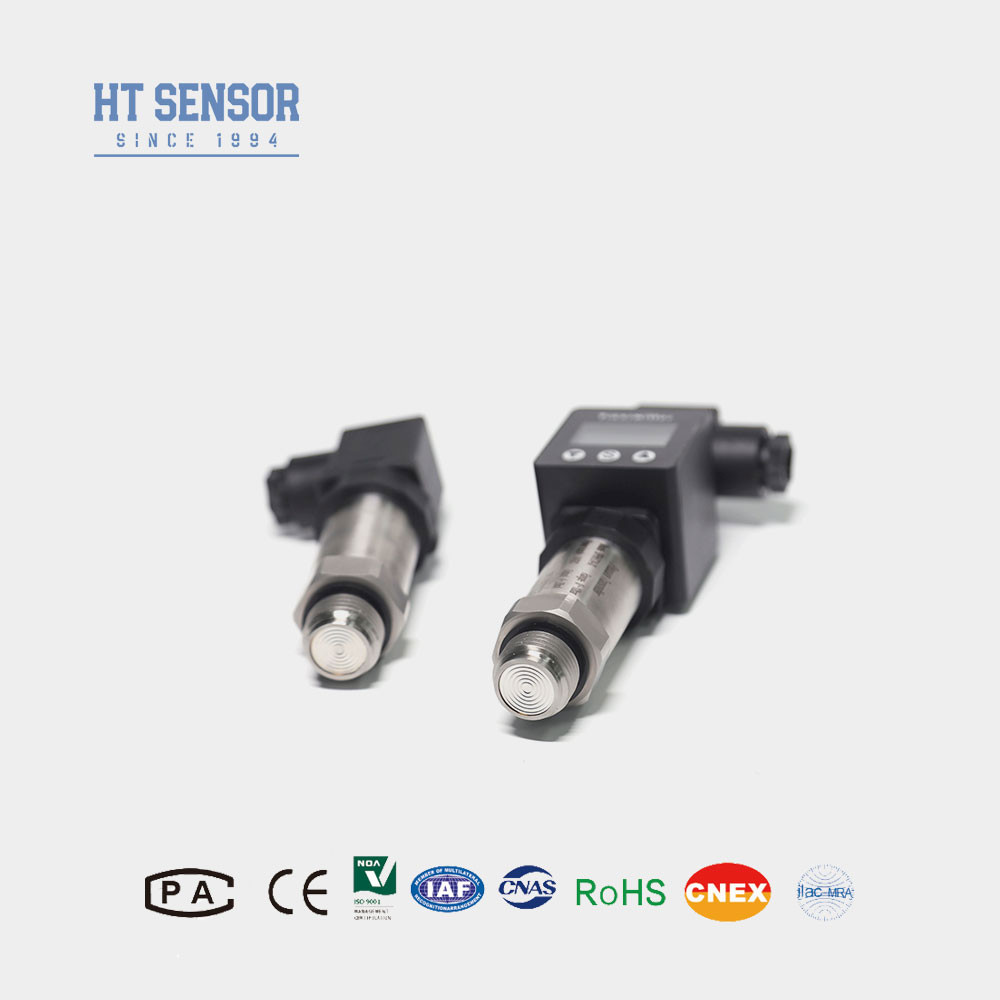

جهاز نقل الضغط BPHT24-IX
إدخال الحجاب الحاجزالصناعيةجهاز إرسال مستشعر الضغط:
جهاز إرسال جهاز الاستشعار الصناعي للضغط BPHT24 - IX flat Flush diaphragm يكتشف إشارة الضغط ويستخدم الدائرة المتكاملة لتحويلها إلى إشارة إخراج قياسية للمعالجة.هذا جهاز نقل الضغط يستخدم في المقام الأول في البيئات ذات المعايير الصحية العالية، مثل الصناعات الغذائية والطبية، لضمان أن أداء الوسيط لا يتعرض للتلوث أثناء عملية قياس الضغط.يمكن أن تكون مقترنة مع شاشة LCD أو LED عرض المجال لمراقبة في الوقت الحقيقي من حالة الضغط في المجال.
خصائص المنتجمن جهاز إرسال لجهاز استشعار الضغط الصناعي:
1خيارات مختلفة لمواجهة الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط.
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه، الشاشة
التطبيقاتمن جهاز إرسال لجهاز استشعار الضغط الصناعي:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2مثالي لحماية البيئة والصناعات الكيميائية.
3تستخدم في الصناعات البحرية والطيران.
4مناسبة للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية.
| معايير الأداءمن جهاز إرسال لجهاز استشعار الضغط الصناعي: | |
| نطاق القياس | 0~10Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع المواد التي تتلامس مع المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب أن يكون مصدر الطاقة للجهاز الإرسال لا يقل عن 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم لكل من المنتج وإمدادات الطاقة.
5نطاق درجة حرارة التشغيل المسموح بها للخواتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. إذا انخفضت درجة حرارة التشغيل للمنتج إلى أقل من -20 °C ، يجب اختيار حلقات O EPDM بدلاً من ذلك.
6كابل بدون عزل افتراضي؛ إذا لزم الأمر، هناك ثلاثة أنواع من المواد للاختيار من بينها. في غياب تعليمات محددة، سيتم استخدام مواد كابل البولي إيثيلين.يرجى تحديد أي مواد كابل بديلة مطلوبة في نموذج الطلب الخاص بك.
7في حالة وجود متطلبات خاصة مثل الاهتزازات القوية أو قوة الاصطدام المفاجئ أو التداخل الكهرومغناطيسي أو الراديوي الشديد ، يرجى إبلاغنا وإشارة ذلك في طلبك.
| دليل الطلب | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
