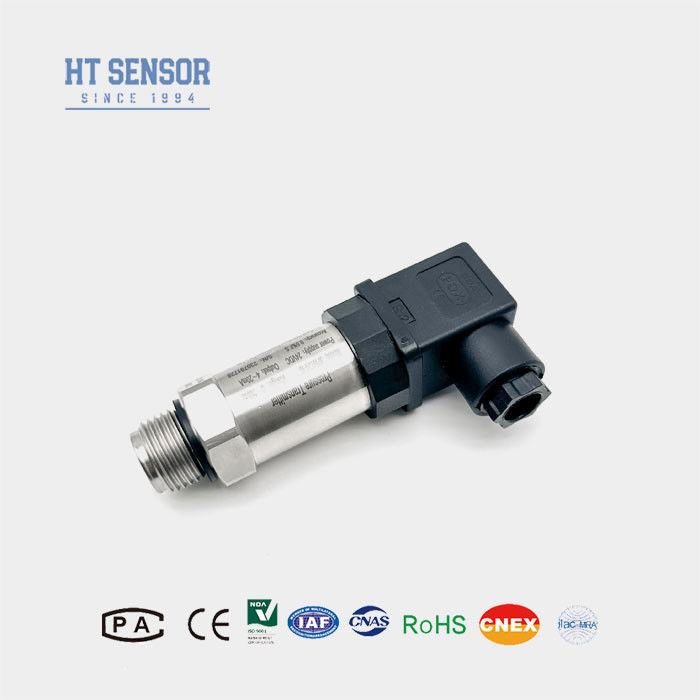

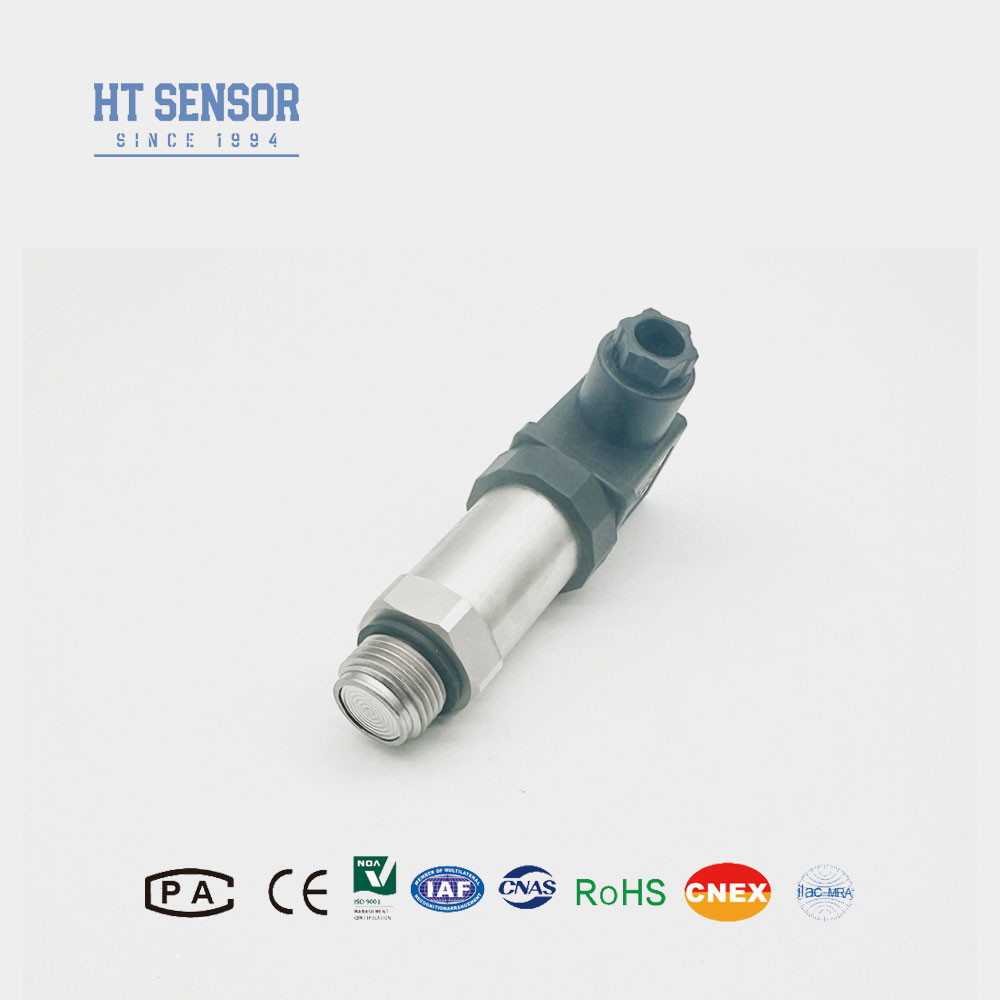

BPHT24 جهاز إرسال مستشعر الضغط الصناعي مع مستشعر هيكل الفولاذ المقاوم للصدأ بالكامل
Product Details
| النموذج رقم: | بي بي اتش تي24 | النطاق: | 0-10kpa~035mpa |
|---|---|---|---|
| القوة: | 5Vdc / 12-32Vdc | انتاج |: | 0.5-4.5VDC /4-20mA |
| الاتصال: | M20*1.5G1/2 1/2NPT | النوع: | مستشعر الضغط الصناعي ذو الحجاب الحاجز |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ فس |
| المواد: | الفولاذ المقاوم للصدأ | التخصيص: | OEM وتصنيع |
| إبراز |
مستشعر الضغط الصناعي ذو الحجاب الحاجز,جهاز استشعار الضغط الصناعي BPHT24,ناقل ضغط صناعي من الفولاذ المقاوم للصدأ بالكامل,BPHT24 Industrial Pressure Sensor,Fully Stainless Steel Industrial Pressure Transmitter |
||
Product Description
BPHT24 جهاز إرسال مستشعر الضغط الصناعي بالشاشة الحاجزية مع هيكل من الفولاذ المقاوم للصدأ بالكامل
BPHT24جهاز استشعار ضغط الحجاب الحاجز
إدخال جهاز إرسال لجهاز استشعار الضغط الصناعي:
جهاز إرسال ضغط الحجاب الحاجز النوع BPHT24 يستخدم جوهر زيت معزول من السيليكون الحجاب الحاجز من سلسلة HT كعنصر قياس للإشارة.جميع المكونات محاطة داخل غطاء الفولاذ المقاوم للصدأ، الذي يحول إشارة جهاز الاستشعار إلى إشارة التيار الخارجي القياسية أو الجهد المطلوب من قبل العميل.
جهاز إرسال ضغط الحجاب الحاجز المسطح يتكون من مقياس الضغط والسيليكون المنتشر في الطرف الأمامي.المعالجة خصيصا الحجاب الحاجز السائل القوي في نهاية القياس من الحجاب الحاجز المسطح مقياس التوتر يضمن أن الجسيمات الصلبة في الوسط المقاس لن يضر بهيحتوي هذا جهاز الإرسال على هيكل مضغوط ومقاومة للتآكل ومقاومة الاهتزاز ومقاومة تأثير الجسيمات ومجموعة واسعة من تعويضات درجة الحرارة.النوع الأمامي من السيليكون المنتشر يتضمن نظام مركزي من السيليكون المنتشر المستورد ويستخدم تكنولوجيا ضبط والتعويض الرقمي لضمان أداء المنتج الموثوق به وإنتاج مستقر.
خصائص المنتجمن جهاز إرسال مستشعر الضغط الصناعي بالشاشة الحجابية:
1خيارات مختلفة لمواجهة الضغط
2مصممة للتطبيقات الصحية لمنع التوسع المتوسط.
3دقة عالية مع هيكل الفولاذ المقاوم للصدأ بالكامل
4من السهل تنظيفه
التطبيقاتمن جهاز استشعار ضغط الحجاب الحاجز:
1مناسبة لقياس الغازات السائلة غير السامة مع 316L.
2مثالي لحماية البيئة والصناعات الكيميائية.
3تستخدم في الصناعات البحرية والطيران.
4مناسبة للاستخدام في الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية.
| معايير الأداءمن الحجاب الحاجز الصناعي جهاز إرسال لجهاز استشعار الضغط | |
| نطاق القياس | 0~10Kpa...~20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجي) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار |
إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتجات، يرجى التأكد من أن أجزاء الاتصال مع الوسط المقاس متوافقة.
2الرجاء ملاحظة أن المنتجات التي لا تتسبب في انفجار لا تشمل رؤوس العرض الرقمي عند وضع الطلب.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب أن لا يكون طاقة جهاز الإرسال أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، نوصي المستخدمين بتثبيت أجهزة مضادة للبرق في الموقع وضمان تأمين موثوق به للأرض للمنتج وإمدادات الطاقة.
5نطاق درجة حرارة تشغيل الحلقات O من المطاط الفلورية هو -20 °C إلى 250 °C. عندما يعمل المنتج في درجة حرارة أقل من -20 °C ، يجب اختيار حلقات O EPDM.
6. لا يتم تضمين الكابلات افتراضيًا. إذا لزم الأمر ، فهي متوفرة للاختيار من ثلاثة مواد. ما لم يتم تحديد خلاف ذلك ، يمكن استخدام مواد الكابلات البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاكمن فضلك حدد في طلبك
7إذا كانت هناك متطلبات خاصة مثل الاهتزاز القوي، قوة التأثير الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية، يرجى إبلاغنا وتحديد في طلبك.
| دليل الطلبمن جهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BPHT24 | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| القرن التاسع | عرض جهاز نقل الضغط | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| T | ناقل الضغط المقاوم لدرجات الحرارة العالية | |||||||
| نطاق القياس | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
س1: هل هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 30 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS،FedEx،DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،حزمة التصدير القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
