| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | بي بي 155 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | بي بي 155 | مواد الإسكان: | 304SS أو 316L أو OEM |
|---|---|---|---|
| نوع الضغط: | المقياس، الضغط المطلق، المختوم | جهاز استشعار: | مستشعر الضغط السيليكوني / مستشعر السيراميكي |
| العلامة التجارية: | HTsensor | النوع: | جهاز استشعار الضغط |
| وسط القياس: | الغاز والسائل | درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | التخصيص: | OEM وتصنيع |
| إبراز: | مقياسات الغازات جهاز استشعار الضغط الصناعي,مقياسات السوائل جهاز استشعار الضغط الصناعي |
||

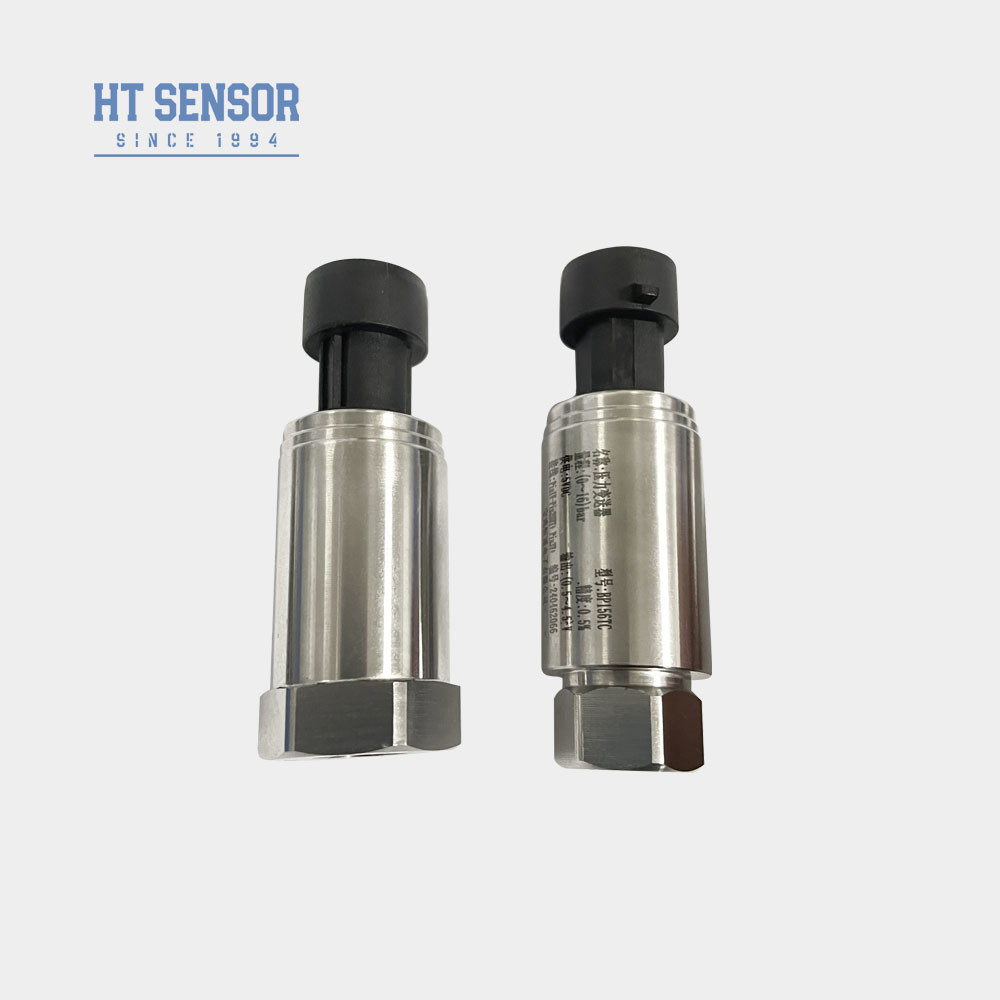

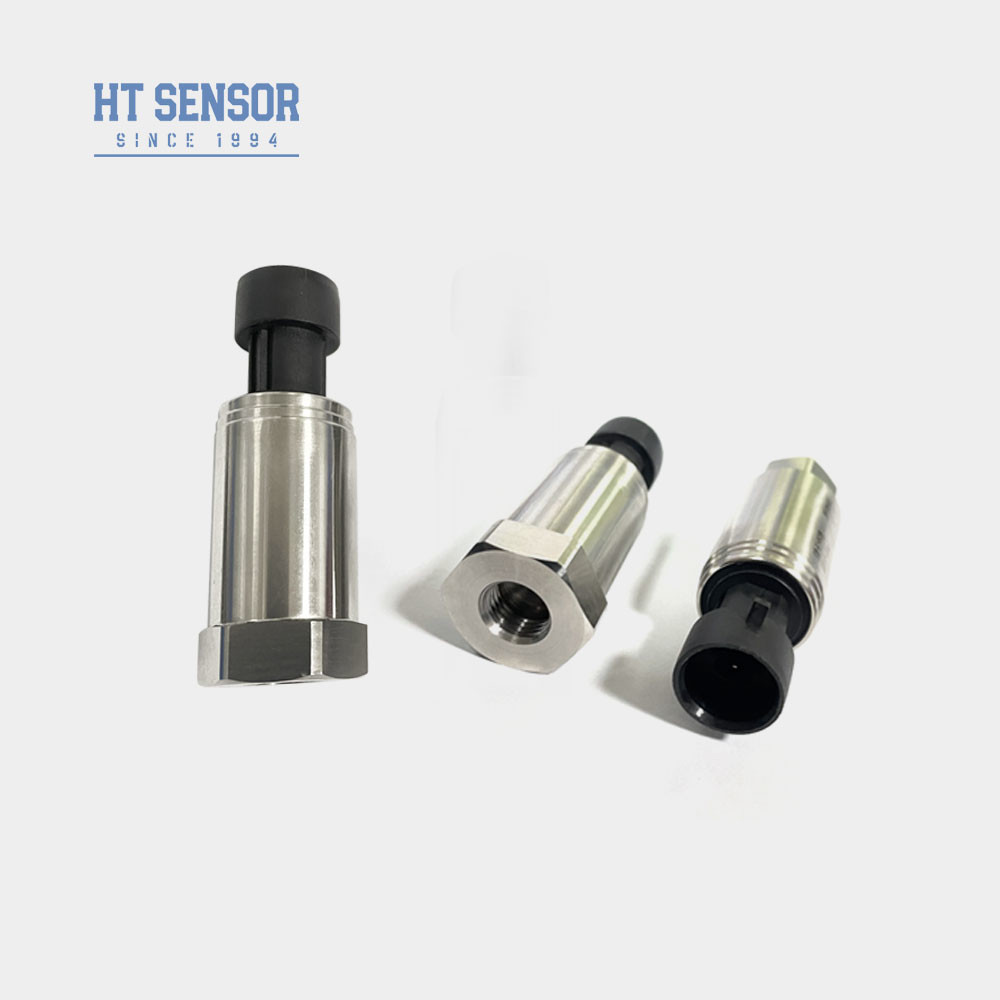

BP155 جهاز استشعار الضغط
إدخال أجهزة استشعار الضغط الصناعيةجهاز إرسال:
ناقل الضغط الصناعي BP155 صغير الحجم هو ناقل ضغط عالي الأداء / نسبة السعر أطلقته شركتنا.انها تتبنى التركيب السطح فيلم أساس جهاز الاستشعار ودورة مكبر مخصصة خصيصابعد تصحيح خطي وتعويض درجة الحرارة ، يمكن أن تلبي احتياجات قياس الضغط والتحكم في ظل ظروف بيئية مختلفة.يتم التحكم في المعلمات بدقةلقد اجتاز المنتج بأكمله اختبارًا صارمًا وفحصًا للشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية.قدرة قوية على مكافحة الإفراط في الحمل واستقرار مرتفع.
ناقل الضغط BP155 لديه حماية مضادة للقطبية، يمكن أن تعمل بشكل مستقر وموثوق لفترة طويلة، ويستخدم على نطاق واسع في تكييف الهواء، التبريد، ضاغط، خط الإنتاج التلقائي،التحكم الهيدروليكي الهوائي والمجالات الأخرى.
خصائص المنتجمنأجهزة استشعار الضغط الصناعيةجهاز إرسال:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
2التصميم المدمج والخفيف
التطبيقاتمنأجهزة استشعار الضغط الصناعيةجهاز إرسال:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمنأجهزة استشعار الضغط الصناعيةجهاز إرسال: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، تأكد من أن الوسيط متوافق مع سائل العملية في اتصال مع المنتج قيد الاختبار.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات التي لا يمكن أن تنفجر لا تأتي مع شاشات عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED، تأكد من أن مصدر الطاقة للجهاز الإرسال هو 20VDC على الأقل.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم للمنتج مع مصدر الطاقة.
5نطاق درجة حرارة التشغيل المسموح بها للخواتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. إذا كانت درجة حرارة التشغيل للمنتج أقل من -20 °C ، فيجب اختيار حلقات O EPDM بدلاً من ذلك.
6بشكل افتراضي ، يتم توفير الكابلات دون سدادات وخطوط الكابلات ، مع طول 1.5 متر و ثلاثة خيارات المواد المتاحة للاختيار.سيتم استخدام مواد الكابلات البولي إيثيلينإذا كانت هناك حاجة لمادة كابل مختلفة، يرجى تحديدها في نموذج الطلب.
7في حالة متطلبات خاصة مثل الاهتزازات القوية أو الصدمات المفاجئة أو التداخلات الكهرومغناطيسية أو RF الشديدة، يرجى إبلاغنا وإشارة في نموذج الطلب الخاص بك.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
