| مكان المنشأ: | باوجى، الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | بي بي 155 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | بي بي 155 | مواد الإسكان: | 304SS أو 316L |
|---|---|---|---|
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | جهاز استشعار: | مستشعر الضغط السيليكوني / مستشعر السيراميكي |
| العلامة التجارية: | HTsensor | النوع: | جهاز إرسال مستشعر الضغط |
| وسط القياس: | الغاز والسائل | درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | التخصيص: | OEM وتصنيع |
| إبراز: | مستشعر الضغط الصناعي من الفولاذ المقاوم للصدأ,جهاز استشعار الضغط الصناعي للتبريد,أجهزة استشعار الضغط الصناعية لتكييف الهواء,Refrigeration Industrial Pressure Sensor,Air Conditioning Industrial Pressure Sensor |
||

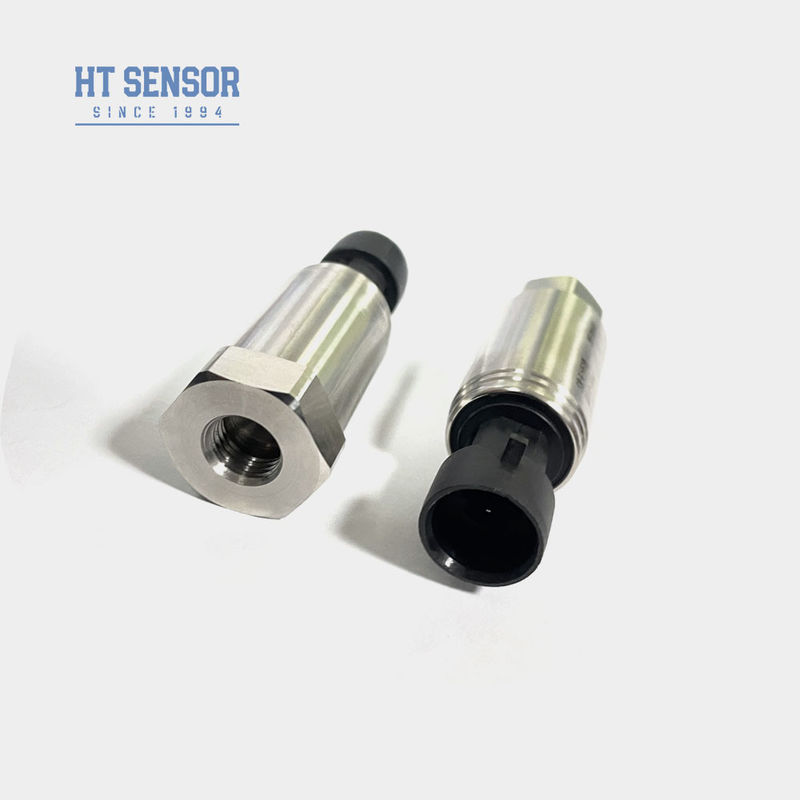

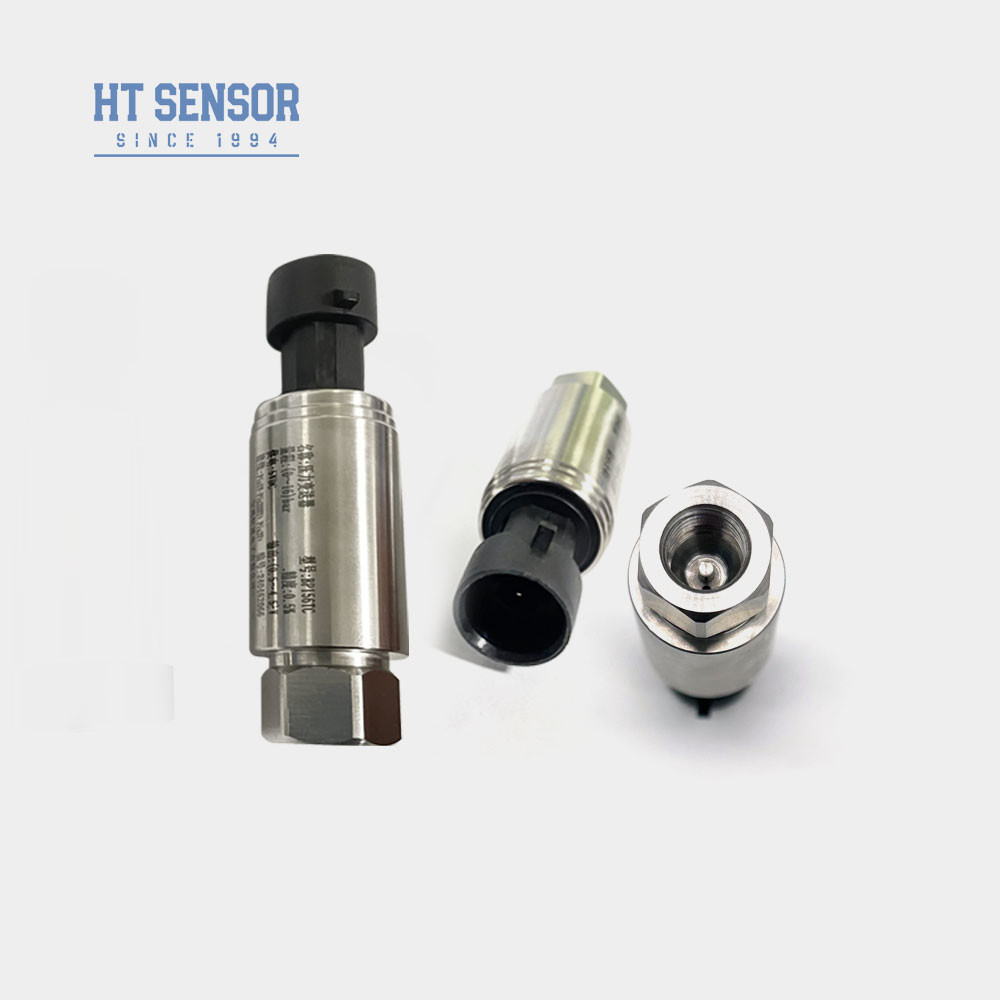

BP155 جهاز استشعار الضغط
إدخال أجهزة استشعار الضغط الصناعيةجهاز إرسال:
ناقل الضغط الصناعي BP155 صغير الحجم هو ناقل ضغط فعال من حيث التكلفةباستخدام مركز استشعار هيكل فيلم مسطح ودورة مكبر مخصصة خصيصًا، تصحيح خطي وتعويض درجة الحرارة، يمكن أن تلبي احتياجات قياس الضغط والتحكم في مجموعة متنوعة من الظروف البيئية.جميع المعايير خاضعة لسيطرة صارمةلقد خضع المنتج بأكمله لاختبار صارم وتفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية،القدرة على مكافحة الإفراط في الحمل واستقرار عال.
ناقل الضغط BP155 لديه حماية القطبية العكسية، ويمكن أن تعمل بشكل مستقر وموثوق لفترة طويلة، ويستخدم على نطاق واسع في تكييف الهواء، التبريد، ضاغط، خط الإنتاج التلقائي،التحكم الهيدروليكي الهوائي والمجالات الأخرى.
خصائص المنتجمنأجهزة استشعار الضغط الصناعيةجهاز إرسال:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
2التصميم المدمج والخفيف
التطبيقاتمنأجهزة استشعار الضغط الصناعيةجهاز إرسال:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمنأجهزة استشعار الضغط الصناعيةجهاز إرسال: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، تأكد من أن الوسيط متوافق مع سائل العملية في اتصال مع المنتج قيد الاختبار.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات التي لا يمكن أن تنفجر لا تأتي مع شاشات عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED، تأكد من أن مصدر الطاقة للجهاز الإرسال هو 20VDC على الأقل.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بتثبيت أجهزة حماية من البرق في الموقع وضمان الترسيم السليم للمنتج مع مصدر الطاقة.
5نطاق درجة حرارة التشغيل المسموح بها للخواتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. إذا كانت درجة حرارة التشغيل للمنتج أقل من -20 °C ، فيجب اختيار حلقات O EPDM بدلاً من ذلك.
6بشكل افتراضي ، يتم توفير الكابلات دون سدادات وخطوط الكابلات ، مع طول 1.5 متر و ثلاثة خيارات المواد المتاحة للاختيار.سيتم استخدام مواد الكابلات البولي إيثيلينإذا كانت هناك حاجة لمادة كابل مختلفة، يرجى تحديدها في نموذج الطلب.
7في حالة متطلبات خاصة مثل الاهتزازات القوية أو الصدمات المفاجئة أو التداخلات الكهرومغناطيسية أو RF الشديدة، يرجى إبلاغنا وإشارة في نموذج الطلب الخاص بك.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
