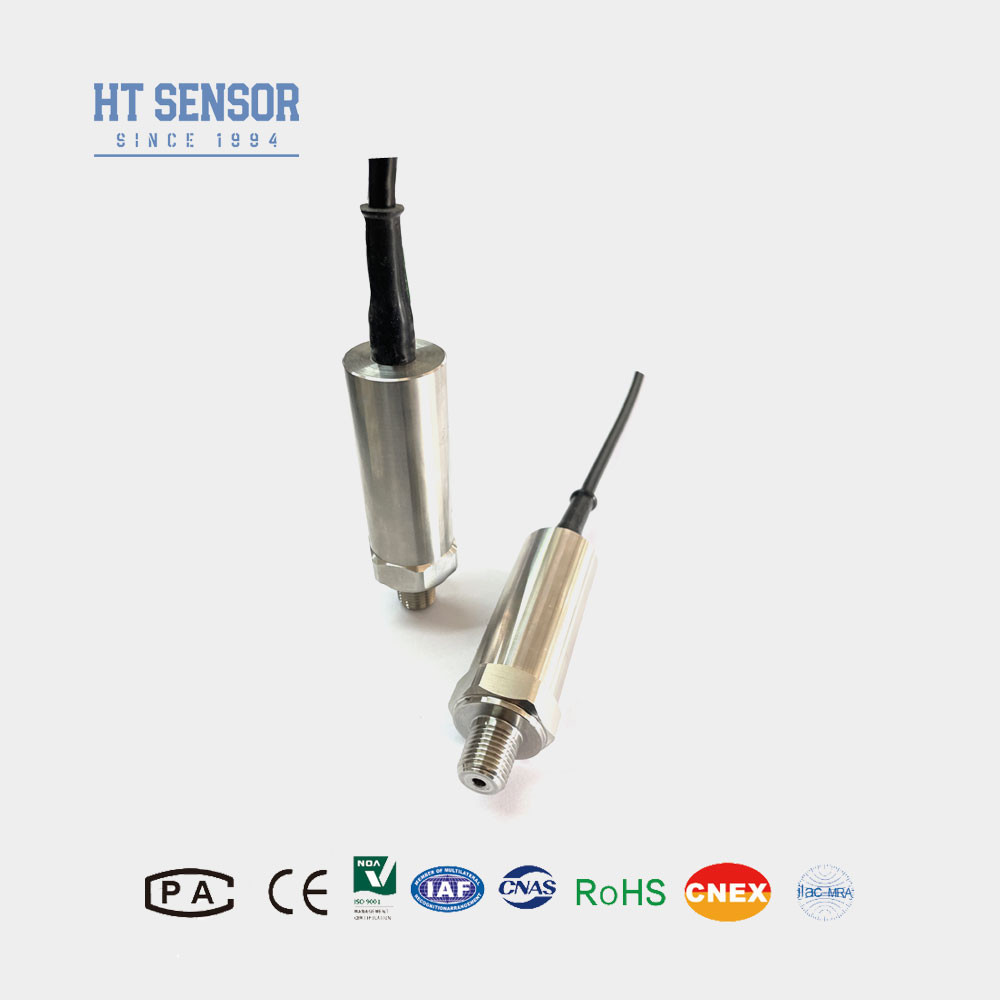

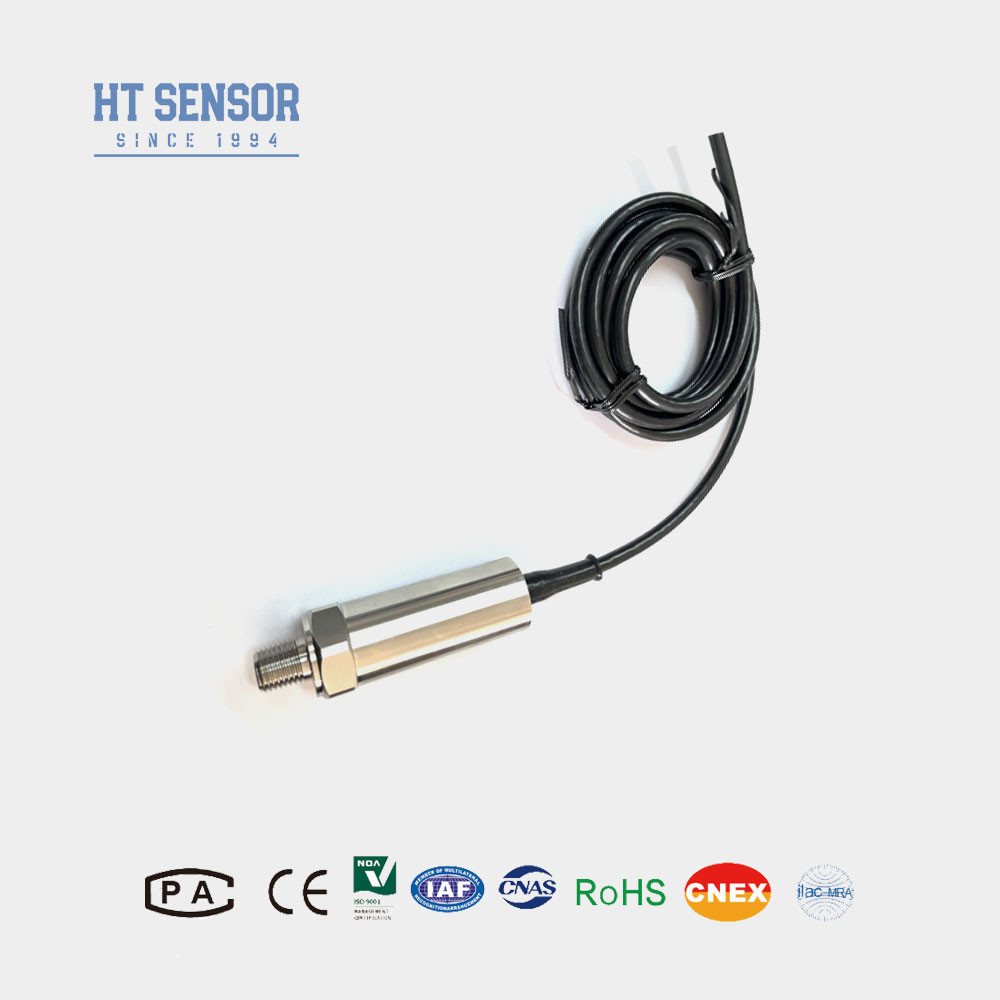

BP93420I جهاز استشعار ناقل الضغط مع عنصر قياس إشارة متقدم جهاز استشعار هيكل الفولاذ المقاوم للصدأ
Product Details
| النموذج رقم: | BP93420-I | القوة: | 5VDC /12-32VDC |
|---|---|---|---|
| انتاج |: | 0.5-4.5VDC /4-20mA /RS485 وهكذا | استقرار على المدى الطويل: | +-0.15%F.S/عام ((النوع) |
| مواد الإسكان: | 316L. أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| العلامة التجارية: | HTsensor | كابل: | 1.5 م |
| درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | نطاق الضغط: | -100kpa~0a...60MPa |
| إبراز |
جهاز استشعار نقل الضغط في هيكل الفولاذ المقاوم للصدأ,مستشعر جهاز نقل الضغط BP93420I,عنصر قياس إشارة الفولاذ المقاوم للصدأ,BP93420I Pressure Transmitter Sensor,Stainless Steel Signal Measuring Element |
||
Product Description
BP93420I جهاز استشعار ناقل الضغط مع عنصر قياس إشارة متقدمة جهاز استشعار هيكل الفولاذ المقاوم للصدأ
جهاز استشعار ضغط BP93420I
إدخال مستشعر جهاز نقل الضغط:
جهاز الاستشعار للضغط BP93420I يعتمد شريحة حساسة للضغط عالية الدقة والثبات العالي.الشريحة الحساسة تستخدم عملية حفر ميكرو ميكانيكية متقدمة لتشكيل جسر Wheatstone عن طريق نشر أربعة مقاومات عالية الدقة عبر رقاقة السيليكونبسبب التأثير المقاوم للجسر ، تتغير قيم المقاومة لأربعة مقاومات ذراع الجسر ، والجسر غير متوازن ،والعنصر الحساس يخرج إشارة كهربائية تتوافق مع تغير الضغطيتم تضخيم الإشارة الكهربائية الخارجة وتعويضها بواسطة دائرة تصحيح غير خطية ، والجهد والإشارة الحالية تتوافق خطيا مع ضغط المدخل.
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
خصائص المنتجمن جهاز استشعار نقل الضغط:
- يحتوي جهاز نقل الضغط على نطاق قياس واسع ، وهيكل من الفولاذ المقاوم للصدأ ، وخيارات مختلفة لمواجهة الضغط لتلبية احتياجات التطبيق المختلفة.
- تصميمه المدمج وخفيف الوزن يسمح بسهولة التثبيت والتكامل في البيئات ذات المساحة المحدودة.
- مع الدقة العالية وبنية الفولاذ المقاوم للصدأ بالكامل، هذا جهاز نقل الضغط يضمن قياسات الضغط الدقيقة والموثوقة.
التطبيقاتمن جهاز استشعار نقل الضغط:
1جهاز نقل الضغط مصمم خصيصاً لقياس دقيق للغازات والسوائل المتوافقة مع الفولاذ المقاوم للصدأمصنوعة من الفولاذ المقاوم للصدأ 316L لتعزيز المتانة والموثوقية.
2يستخدم على نطاق واسع في الصناعات البحرية والفضاء، حيث قياس الضغط الدقيق أمر حتمي للسلامة والأداء.
3بالإضافة إلى التطبيقات البحرية والطيران، هذا جهاز نقل الضغط أيضا تستخدم على نطاق واسع في مختلف العمليات الصناعية، بما في ذلك البترول والكيماويات والمعادن،توليد الطاقة، والهيدرولوجيا.
4يتم دمجها عادة في أنظمة التحكم الهيدروليكية والهوائية لتوفير استشعار دقيق للضغط لتشغيل النظام بكفاءة.
| نصائح الطلب من جهاز استشعار الضغط |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع أجزاء الاتصال بالمنتج.2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة مؤسسة بشكل موثوق به.
4. لا يوجد كابل افتراضي. إذا لزم الأمر، يمكنك التواصل مسبقاً. هناك ثلاثة أنواع من المواد للاختيار من بينها. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
5في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، قوة التأثير الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
أ:تحتوي منتجاتنا على ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
