سلسلة HT محول السيليكون المنتشر BP93420IB مستشعر جهاز نقل الضغط للقياسات المتسقة
Product Details
| رقم النموذج: | BP93420-IB | قوة: | 5VDC /12-32VDC |
|---|---|---|---|
| الإخراج: | 0.5-4.5 فولت 4-20mA 0-10 فولت وهكذا | استقرار على المدى الطويل: | +-0.15%F.S/عام ((النوع) |
| المواد السكنية: | 316L. أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| خيط: | M20 * 1.5 / G1/2 أو OEM | قياس وسيط: | الهواء. زيت الماء |
| درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | نطاق الضغط: | -100 كيلو باسكال ~ 0-10 كيلو باسكال...100 ميجا باسكال |
| إبراز |
مستشعر ضغط ناقل السيليكون المنتشر,مستشعر جهاز نقل الضغط BP93420IB,قياسات متسقة مستشعر جهاز نقل الضغط,BP93420IB Pressure Transmitter Sensor,Consistent Measurements Pressure Transmitter Sensor |
||
Product Description
سلسلة HT محول السيليكون المنتشر BP93420IB مستشعر جهاز نقل الضغط للقياسات المتسقة

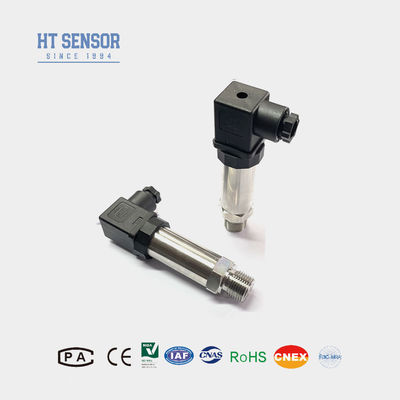

جهاز استشعار نقل الضغط BP93420IB
إدخال مستشعر جهاز نقل الضغط:
جهاز BP93420IB للضغط هو جهاز قياس للكشف عن ضغط السائل أو الغاز أو البخار وتحويله إلى مخرج كهربائي قياسي.يكتشف تغيرات الضغط من خلال جهاز استشعار ضغط مدمجتحويل الكمية الفيزيائية للضغط إلى إشارة كهربائية متوافقة ، مثل 4-20mA أو 0-5V أو إشارات رقمية.
جهاز نقل الضغط يتكون من فيلم عزل، جهاز استشعار ودوائر إلكترونية. عندما تعمل وسيلة الضغط على فيلم العزل، سيتم تشويه فيلم العزل قليلا.يتم الكشف عن التشوه بواسطة جهاز الاستشعار وتحويلها إلى إشارة كهربائية مناسبةالدوائر الإلكترونية تضخم وتصحح الإشارة الكهربائية، وأخيراً تصدر الإشارة الرقمية
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.25 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
خصائص المنتجمن جهاز استشعار نقل الضغط:
- يحتوي جهاز نقل الضغط على نطاق قياس واسع ، وهيكل من الفولاذ المقاوم للصدأ ، وخيارات مختلفة لمواجهة الضغط لتلبية احتياجات التطبيق المختلفة.
- تصميمه المدمج وخفيف الوزن يسمح بسهولة التثبيت والتكامل في البيئات ذات المساحة المحدودة.
- مع الدقة العالية وبنية الفولاذ المقاوم للصدأ بالكامل، هذا جهاز نقل الضغط يضمن قياسات الضغط الدقيقة والموثوقة.

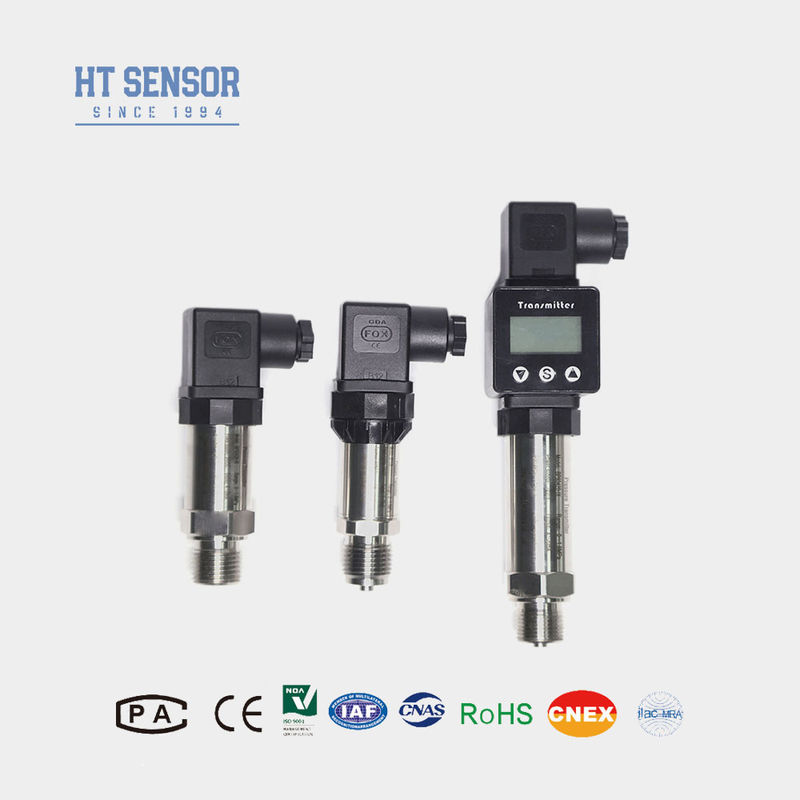

- بالإضافة إلى ذلك ، فإنه يوفر خيار إضافة رأس شاشة LED أو LCD لمراقبة الضغط في الموقع والعرض.
التطبيقاتمن جهاز استشعار نقل الضغط:
- يتم استخدام أجهزة نقل الضغط على نطاق واسع في صناعات مختلفة ، مثل البتروكيماويات والمعادن والطاقة الكهربائية والطيران والفضاء وحماية البيئة ومجالات أخرى.
- تستخدم لمراقبة ضغط الأنابيب والحاويات وخزانات التخزين وغيرها من المعدات لضمان عملية إنتاج آمنة وموثوقة.أجهزة نقل الضغط تستخدم أيضا في مجالات البحث العلمي مثل علم الأرصاد الجوية و علم المياه
| نصائح الطلب من جهاز استشعار الضغط |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع الجزء الذي يلامس المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند الطلب مع رأس شاشة LCD أو LED للعرض من المحول ، يجب أن يكون طاقة جهاز الإرسال لا تقل عن 20 VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6. المنتج الافتراضي بدون كابل، إذا لزم الأمر، يرجى التواصل مع موظفي المبيعات. هناك ثلاثة مواد للاختيار من بينها.لا تستخدم الكابلات أو مواد الكابلات البولي إيثيلين دون تعليمات خاصةإذا كنت بحاجة إلى مادة كابل مختلفة، يرجى الإشارة إليها في الطلب.
7في حالة الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغ شركتنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
أ:تحتوي منتجاتنا على ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
