| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HT SENSOR |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | BP93420-III |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | negotiable |
| تفاصيل التغليف: | كرتونة حزمة التصدير القياسية |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | ويسترن يونيون ، L / C ، T / T |
| القدرة على العرض: | 5000 قطعة / شهر |
| النموذج رقم: | BP93420-III | النطاق: | -100 كيلو باسكال-10 كيلو باسكال ~ 40 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 4-20mA | القوة: | 12-32 فولت تيار مستمر |
| ACC: | ±0.5%FS، ±0.25%FS | خيط: | M20 * 1.5 OEM |
| الرمز السريع: | 9026201090 | وسط القياس: | السائل والغاز |
| المواد: | الفولاذ المقاوم للصدأ + الألومنيوم المصبوب | التخصيص: | أوديإم |
| إبراز: | جهاز إرسال أجهزة استشعار الضغط الصناعي,جهاز إرسال أجهزة استشعار الضغط BP93420-III |
||

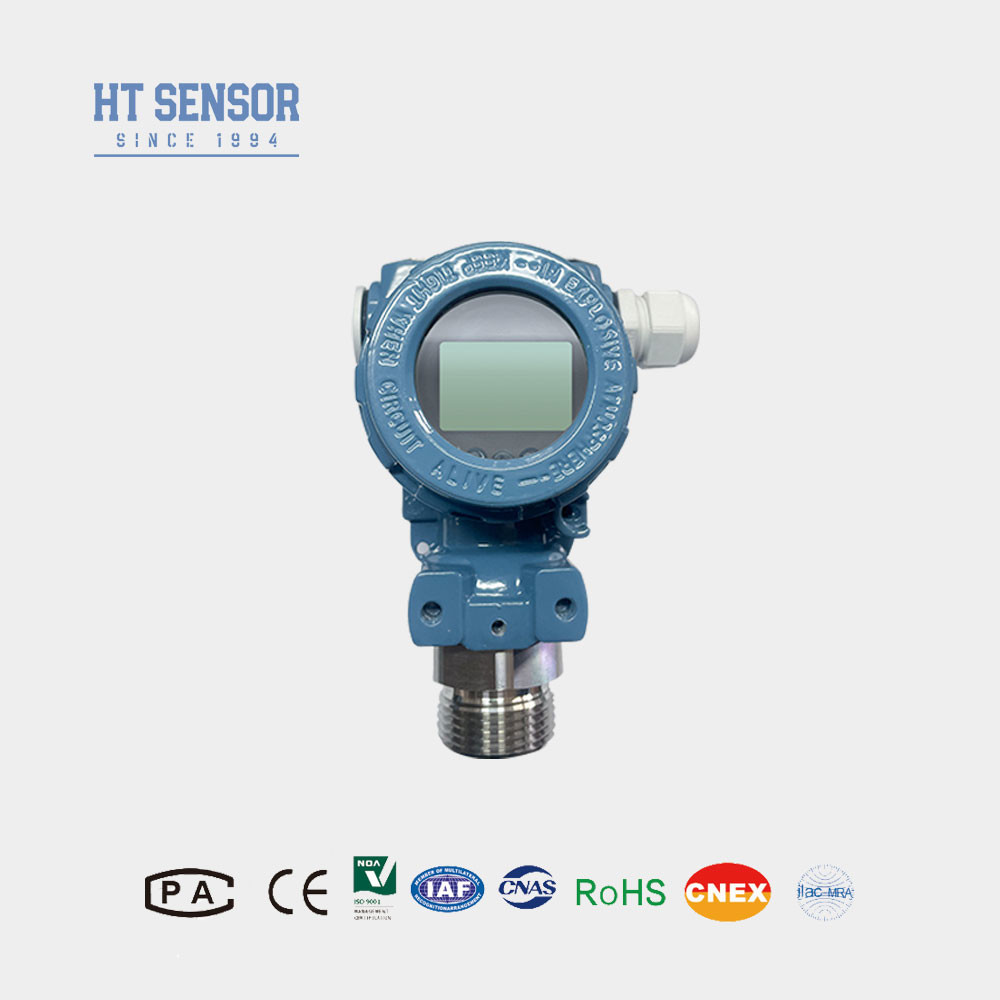

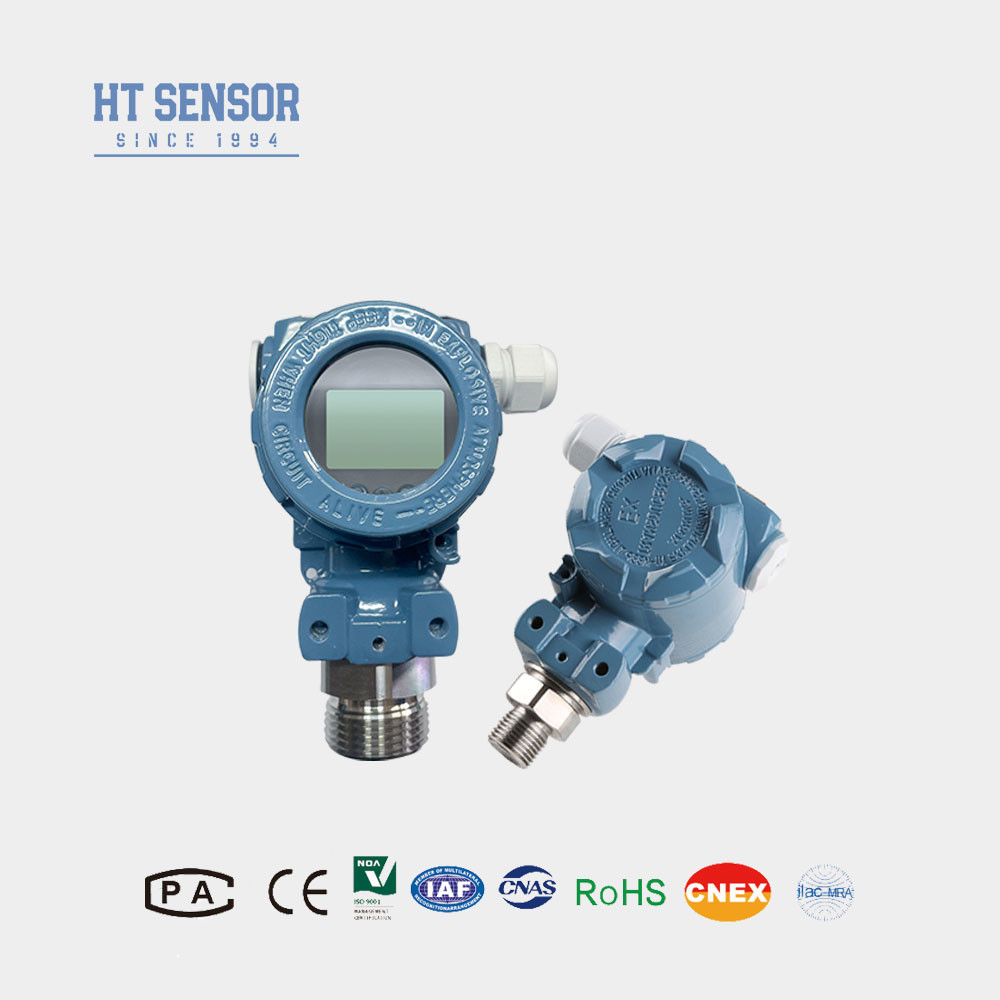

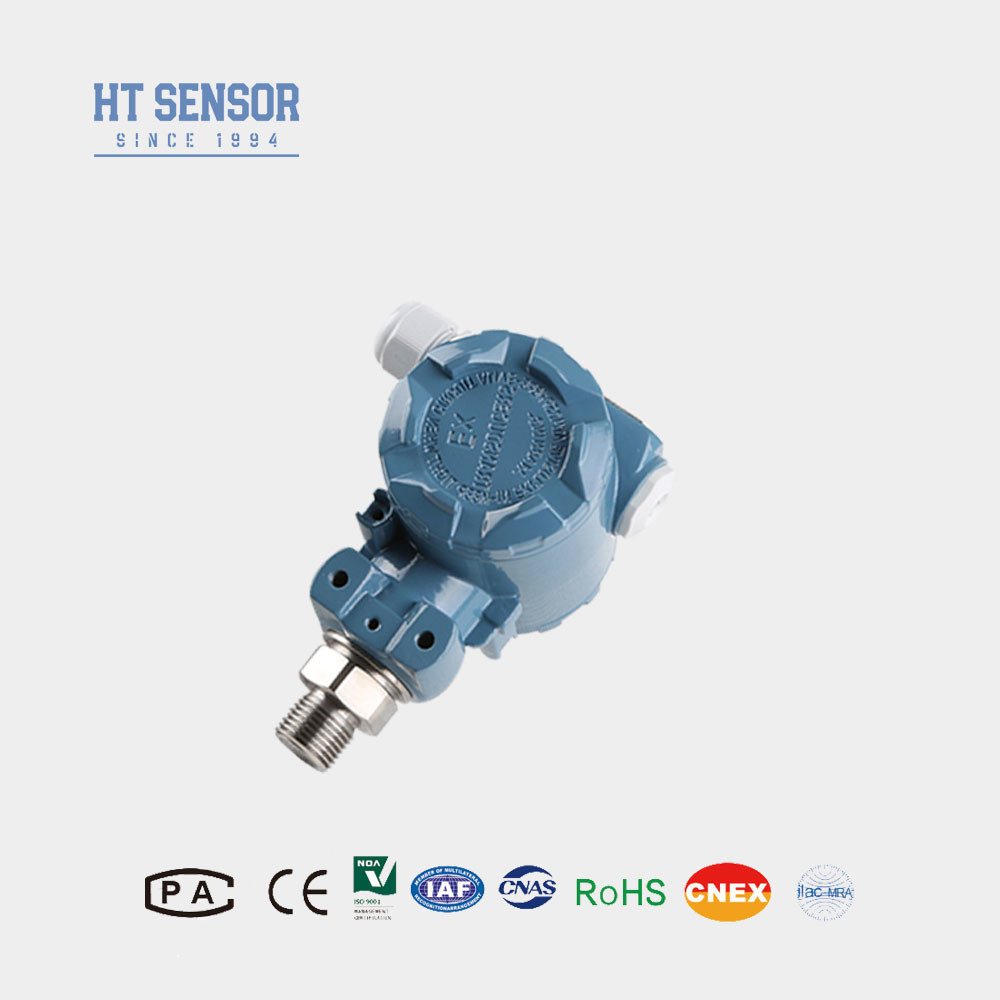

جهاز نقل الضغط BP93420-III
إدخال الضغط الصناعيجهاز إرسالجهاز استشعار:
جهاز إرسال أجهزة استشعار الضغط الصناعي BP93420-III يحتوي على قلب ضغط من الفولاذ المقاوم للصدأ و دائرة معالجة مكبر مصغرةويمكن تخصيص واجهة التثبيت لتلبية متطلبات المستخدمبالإضافة إلى ذلك، فإنه يوفر التوافق مع علامات تجارية أخرى من أجهزة الإرسال. تستخدم هذه السلسلة من المنتجات على نطاق واسع في التحكم في العمليات الصناعية، والمعدات الهيدروليكية، والصناعة الكيميائية،والقطاعات الأخرى التي تنتشر فيها الظروف البيئية القاسية.
خصائص المنتجمنالضغط الصناعيجهاز إرسالجهاز استشعار:
1نطاق قياس واسع، أشكال واجهة ضغط متنوعة.
2.مستوى الحماية IP65
3أشكال إشارة مختلفة للخروج
التطبيقاتمنالضغط الصناعيجهاز إرسالجهاز استشعار:
1مناسبة لقياس ضغط الغازات السائلة غير السامة في 316L الفولاذ المقاوم للصدأ.
2البترول، الكيمياء، المعادن، الطاقة، والهيدرولوجيا.
3قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن 2088 مستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 10 كيلو بايت... 40MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((العادي) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | الألومنيوم المصبوب |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 12VDC.
3من أجل ضمان التشغيل الموثوق به للمنتج، فمن المستحسن تثبيت جهاز حماية البرق في الموقع وضمان الترس الموثوق به للمنتج وإمدادات الطاقة.
4. الكابل الافتراضي لا يأتي مع الكابل. إذا لزم الأمر، يرجى التواصل مع البائع مسبقا.
5في حالة الاهتزازات القوية، والضربة الفورية، والتداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
1هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
2السؤال الثاني: منتج مخصص
ج2: نحن نقدم خدمات تصميم OEM و حسب الطلب.
3Q3: ضمان الجودة
ج3: تأتي منتجاتنا بضمان محدود مدته 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلها، سوء الاستخدام، أو إهمال.
4السؤال الرابع: الشحن والتعبئة
ج4: يتم شحن المنتجات بشكل عام عن طريق الشحن السريع الدولي بما في ذلك UPS و FedEx و DHL و INT للشحن المدفوع مسبقًا. يمكنك أيضًا استخدام حساب الشحن الخاص بك لجمعها.يتم تضمين عبوة التصدير القياسية مع شهادة التفتيش.
5السؤال 5: اتصل بنا
ج5: لدينا فريق مبيعات نشط وذو خبرة متاح لمساعدتك في الأسئلة التقنية والقضايا التجارية. ببساطة اترك لنا رسالة أو انقر على خدمتنا عبر الإنترنت.
