BP93420-IC مستشعر ضغط البيئة عالية درجة الحرارة للماء والنفط
Product Details
| النموذج رقم: | BP93420-IC | نطاق الضغط: | -100 كيلو باسكال-0-10 كيلو باسكال-40 ميجا باسكال |
|---|---|---|---|
| انتاج |: | 0.2-2.2 فولت/0.5-4.5 فولت تيار مستمر/4-20 مللي أمبير/0-5 فولت تيار مستمر | القوة: | 3.3-5.5VDC /12-36VDC |
| نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق | نوع الهيكل: | جهاز استشعار ضغط السيليكون المنتشر |
| وسط القياس: | السائل والغاز | درجة الدقة: | 0.5٪ |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | OEM وتصنيع |
| إبراز |
جهاز استشعار ضغط المياه والزيت,مستشعر جهاز نقل الضغط BP93420-IC,مستشعر جهاز نقل الضغط عالي الحرارة,BP93420-IC Pressure Transmitter Sensor,High Temperature Pressure Transmitter Sensor |
||
Product Description

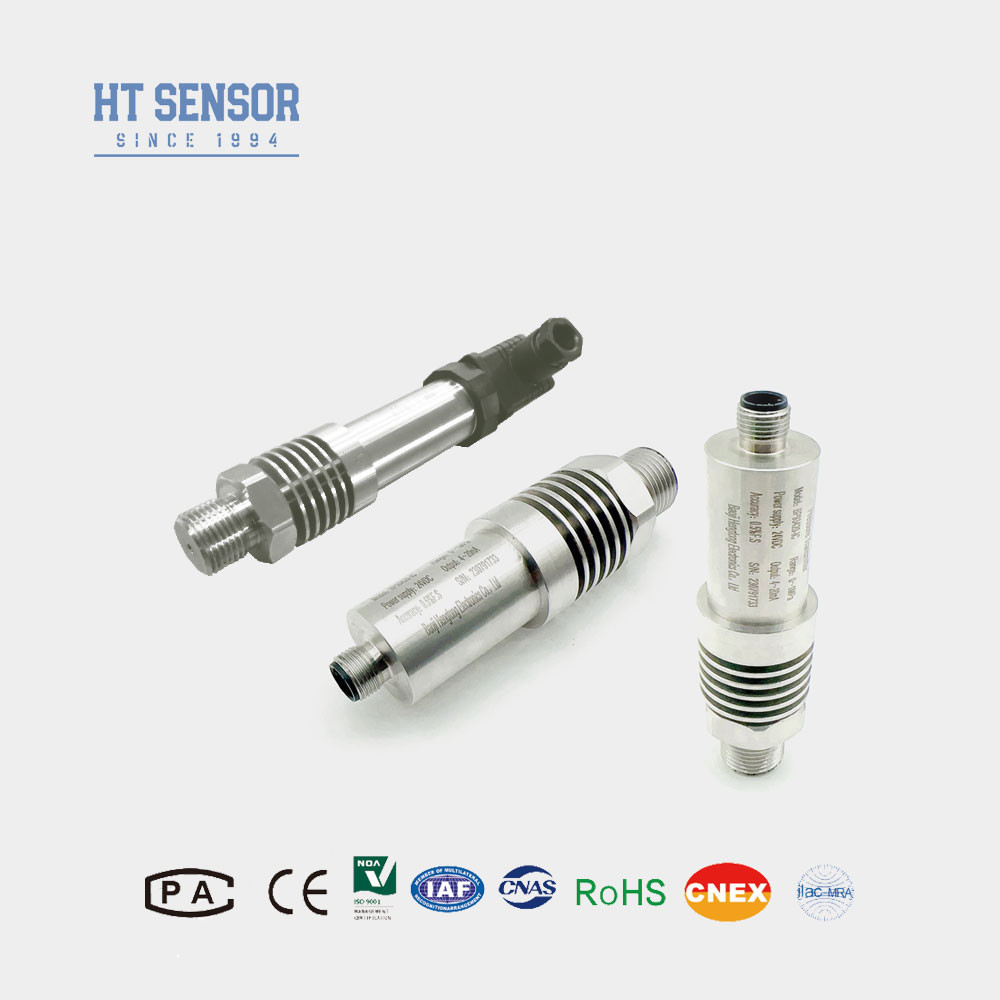

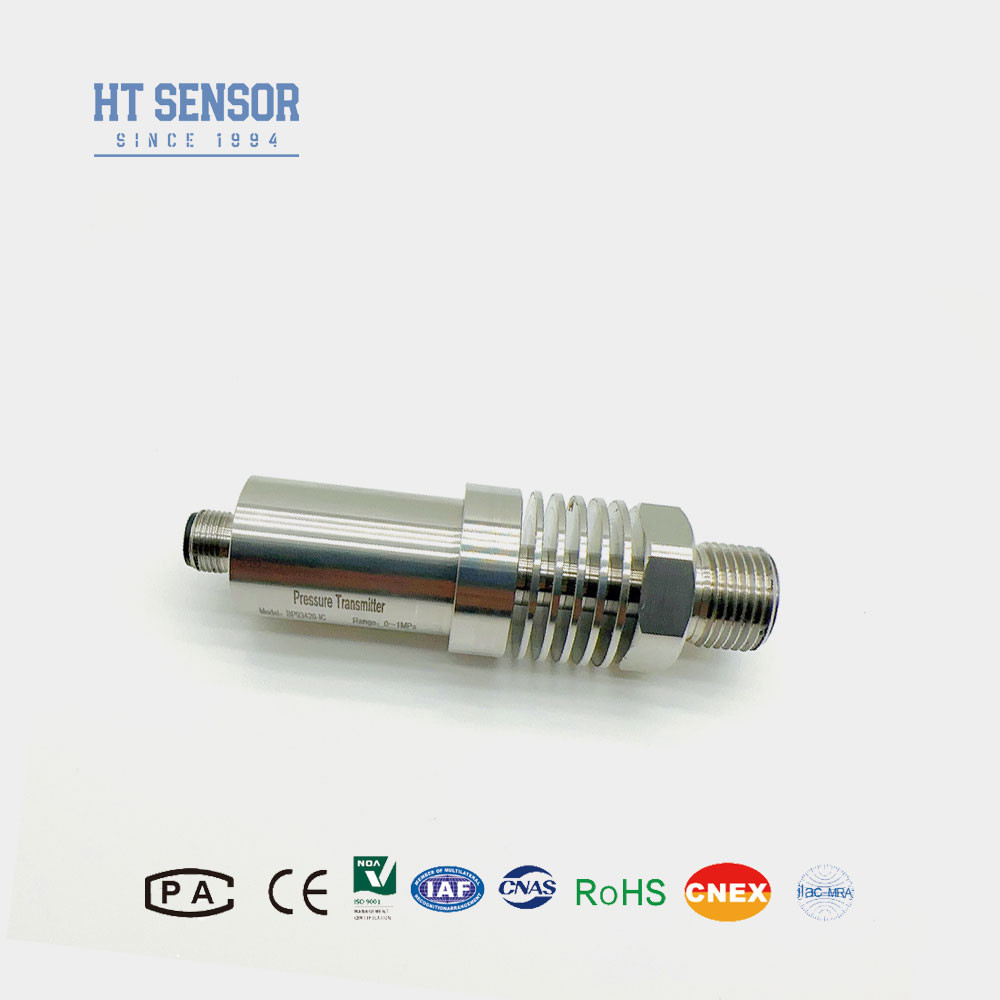

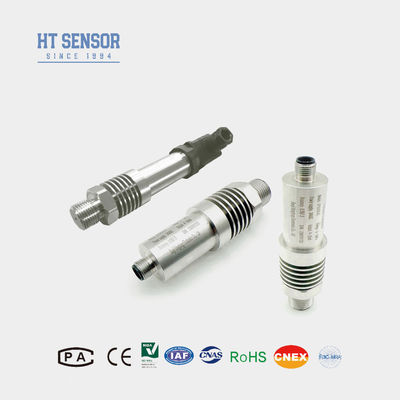

BP93420-IC مستشعر ضغط البيئة عالية درجة الحرارة للماء والنفط
مستشعر جهاز نقل الضغط BP93420IC
إدخال مستشعر جهاز نقل الضغط:
BP93420-IC هو جهاز استشعار ضغط درجة حرارة عالية يستخدم مركز صلبي متقدم لتحديد الضغط من سلسلة HT19 مليء بالزيت كعنصر قياس مركزي.يتم إضافة جهاز إبعاد الحرارة إلى الطرف الأمامي لتبريد البيئة التي تتلامس مع جهاز الاستشعار بشكل كبيرهذا التصميم الخاص يجعله مناسبًا بشكل جيد للبيئات التي تتطلب درجات حرارة عالية ، مما يجعلها مثالية للتطبيقات التي تنطوي على تقلبات في درجة الحرارة أو العمل في ظل ظروف أعلى.يستخدم على نطاق واسع في العمليات والأنظمة الصناعية حيث يتطلب قياسات الضغط الدقيقة والموثوقة حتى في بيئات ذات درجات حرارة عالية صعبة.
خصائص المنتجمن جهاز استشعار نقل الضغط:
- 1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
- 2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ.
- 3صفر و قابل للتعديل على نطاق كامل
- 4دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن جهاز استشعار نقل الضغط:
- 1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
- 2تطبيق في الصناعات البحرية والطيران.
- 3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
- 4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداء لمستشعر جهاز نقل الضغط | |
| نطاق القياس | - 100كيبا... 0كيبا ~ 10كيبا... 40MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.4 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتجات، يرجى التأكد من أن الوسيط متوافق مع جزء الاتصال من المنتج الذي يجري اختباره.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5إذا كنت بحاجة إلى مواد مختلفة من الكابلات، يرجى الإشارة في الطلب.
6في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، والصدمة الفورية، والتداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
س1: هل أنت شركة تصنيع؟
ج1: نحن مصنعون مع أكثر من 29 عاما من الخبرة.
س2: منتج مخصص
ج2: نحن نقدم خدمات OEM و تصميم مخصص.
س3: ضمان الجودة
A3: منتجاتنا لديها ضمان محدود من 12 إلى 18 شهرًا من تاريخ الشحن إلى المشتري الأصلي. ستقوم Hengtong باستبدال أو إصلاح المنتجات المعيبة مجانًا.هذا الضمان لا ينطبق على أي وحدات تم تعديلهاإساءة استخدام، إهمال.
Q4: الشحن والتعبئة
A4: يتم شحن المنتجات عادة عن طريق الشحن السريع الدولي بما في ذلك UPS,FedEx,DHL و INT للشحن المدفوع مسبقًا،يمكنك أيضًا استخدام حساب الشحن الخاص بك للاستلام،التعبئة التجارية القياسية،بما في ذلك شهادة التفتيش.
السؤال5: اتصل بنا
A5: لدينا فريق مبيعات نشط وذو خبرة لخدمة لك على السؤال الفني والمسألة التجارية. فقط اترك لنا رسالة أو انقر على الخدمة عبر الإنترنت.
