مستشعر ضغط جهاز إرسال المكونات الإلكترونية M12 للقياس من ضغط المياه والزيت
Product Details
| النموذج رقم: | BP156-م | مواد الإسكان: | 316LS.S. أو 304S.S. |
|---|---|---|---|
| نوع الضغط: | مقياس / الضغط المطلق / المختوم | العلامة التجارية: | HTsensor |
| نوع الهيكل: | جهاز استشعار الضغط السيليكوني المنتشر | وسط القياس: | السائل والهواء |
| نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال | انتاج |: | 4-20 مللي أمبير/0.5-4.5 فولت تيار مستمر |
| التخصيص: | OEM وتصنيع | المرفق: | M12*1 |
| إبراز |
اختبار الزيت مستشعر جهاز نقل الضغط,جهاز استشعار ضغط الماء,مستشعر ضغط جهاز إرسال M12,Water Pressure Transmitter Sensor,M12 Connector Pressure Transmitter Sensor |
||
Product Description
12 جهاز استشعار الضغط الإلكتروني لمصلح جهاز إرسال لتحليل ضغط الماء والزيت

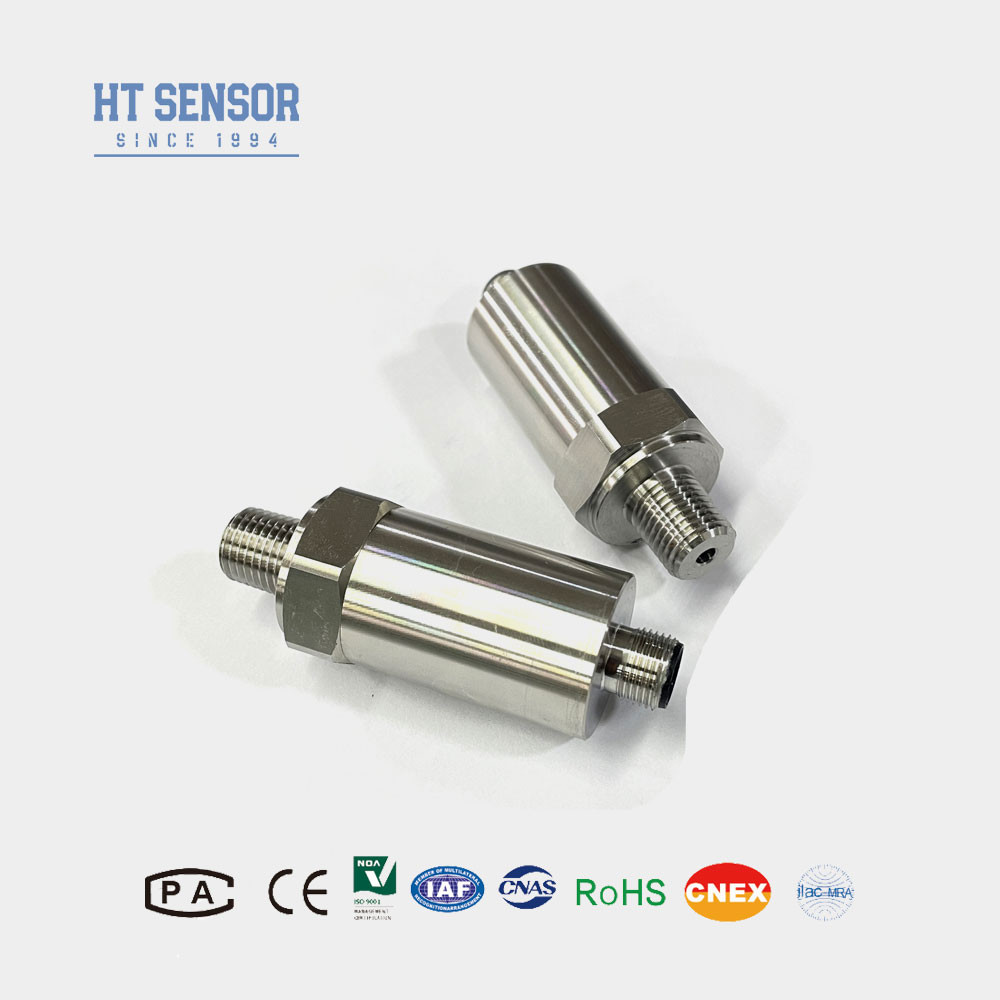

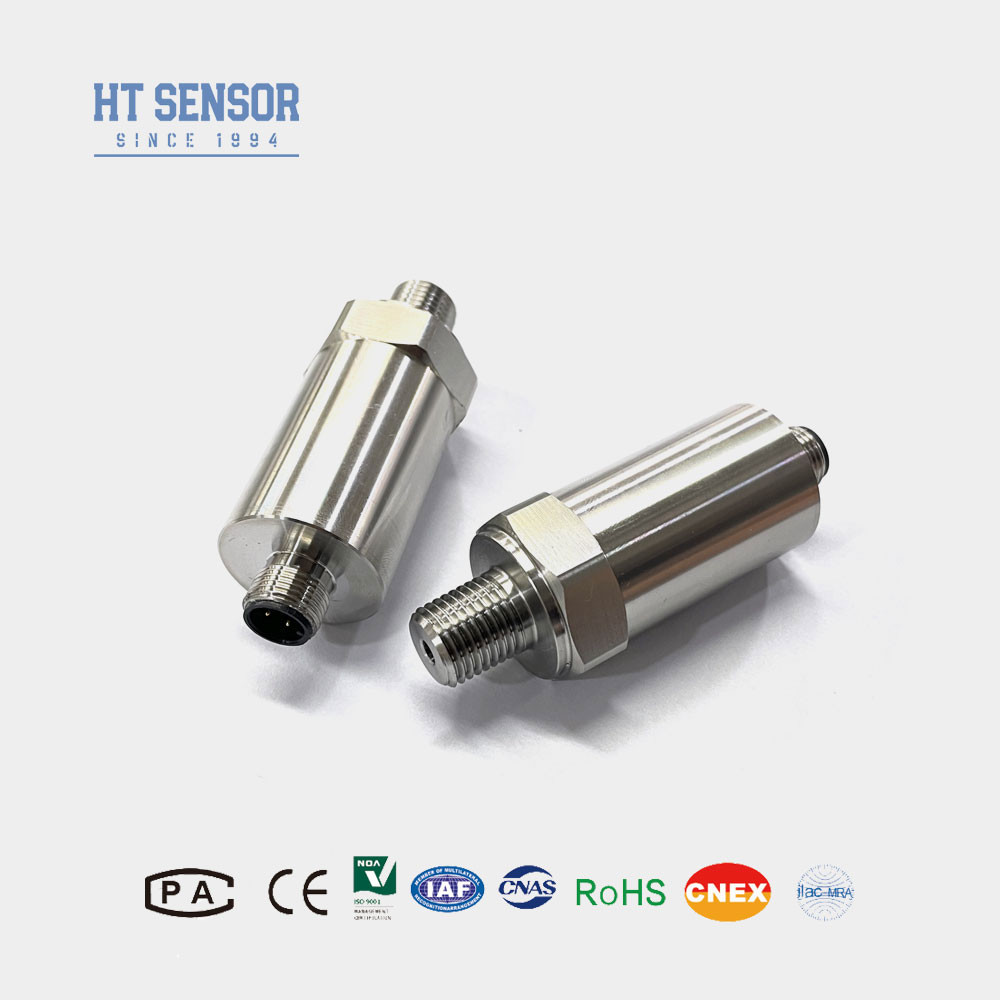

مستشعر جهاز نقل الضغط BP156-M
إدخال جهاز استشعار ضغط صغير:
مستشعر جهاز إرسال الضغط المصغّر BP156-M يستخدم مستشعر ضغط مقاوم للضغط مع الحجاب الحاجز المعزول من الفولاذ المقاوم للصدأ كعنصر استشعار للإشارة.بعد الخضوع للاختبار التلقائي ومكافأة ضبط دقيق بالليزر، دائرة المضخم في الفولاذ المقاوم للصدأ يحول إشارة جهاز الاستشعار إلى إشارة خروج قياسية.الحساسيةهذه المنتجات تجد تطبيقات واسعة في الصناعات مثل النفط والصناعة الكيميائية والمعادن ومحطات الطاقة والهيدرولوجيا لقياس الضغط والتحكم.
خصائص المنتجمن جهاز استشعار ضغط صغير:
1نطاق الحرارة: -20 إلى 85 درجة مئوية
2نطاق واسع من درجات حرارة العمل من -40 إلى 125 درجة مئوية
3جهاز استشعار ضغط عالي الأداء
4خيارات الخروج المختلفة المتاحة: 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 5V
5الأبعاد المدمجة مع تخصيص الأحجام المتاحة
6.إدراج رابط M12
7خدمات OEM، ODM، وتخصيص المقدمة
التطبيقاتمن جهاز استشعار ضغط صغير:
1قياس ضغط الغازات والسوائل غير السامة باستخدام 316L الفولاذ المقاوم للصدأ.
2تطبيق في الصناعات البحرية والطيران.
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
| معايير الأداء من جهاز استشعار ضغط صغير: | |
|---|---|
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيار |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط قيد الاختبار متوافق مع جزء الاتصال من المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تتضمن شاشة عرض رقمية.
3لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موطنين بشكل موثوق به.
4. كابل بدون كابل افتراضي. ثلاث مواد متاحة إذا لزم الأمر. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
5في حالة وجود متطلبات خاصة مثل الاهتزاز القوي، قوة التأثير الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبمن جهاز استشعار ضغط صغير | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية ، متينة ، أداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
3ما هي قدرة الإنتاج الخاصة بك؟
ج: منشأتنا الإنتاجية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن مجهزون جيدا لتلبية احتياجات الطلبات على نطاق واسع.من المستحسن أن تتصل بفريق المبيعات لدينا مسبقاً لضمان جدول إنتاج وتسليم سلس.
4س: ما هو الوقت العام؟
ج: النموذج القياسي 5~8 أيام عمل. المنتجات المخصصة قد تختلف.
5س: كيف يتم تسعير المنتج؟ هل هناك أي خصومات؟
ج: أسعار تنافسية، خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هي فترة الضمان لمنتجك؟ ماذا عن خدمة ما بعد البيع؟
ج: فترة ضماننا هي 24 شهرًا بعد التسليم ، والرد على سؤالك في غضون 24 ساعة بعد البيع ، والإرشاد عن بعد عبر شبكة الكمبيوتر في أي وقت.
