Hengtong OEM Mini DIN جهاز استشعار ضغط جهاز استشعار قياس إلكتروني
Product Details
| النموذج: | بي بي 157 | النطاق: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| انتاج |: | 4-20mA /0.5-4.5Vdc/0-10VDC | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مواد الإسكان: | 304 من الفولاذ المقاوم للصدأ | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النوع: | ناقل الضغط MINI | نوع الهيكل: | جهاز إرسال ضغط السيليكون المنتشر |
| وسط القياس: | الغاز والسائل | درجة الدقة: | 0.5٪ |
| التخصيص: | <i>Available OED / ODM |</i> <b>متاح OED / ODM |</b> <i>Customized Request</i> <b>طلب مخصص</b> | ||
| إبراز |
أجهزة استشعار نقل الضغط,جهاز استشعار ضغط (Mini DIN Pressure Transmitter),أجهزة استشعار قياس إلكترونية OEM,Mini DIN Pressure Transmitter Sensor,OEM Electronic Measurement Sensor |
||
Product Description

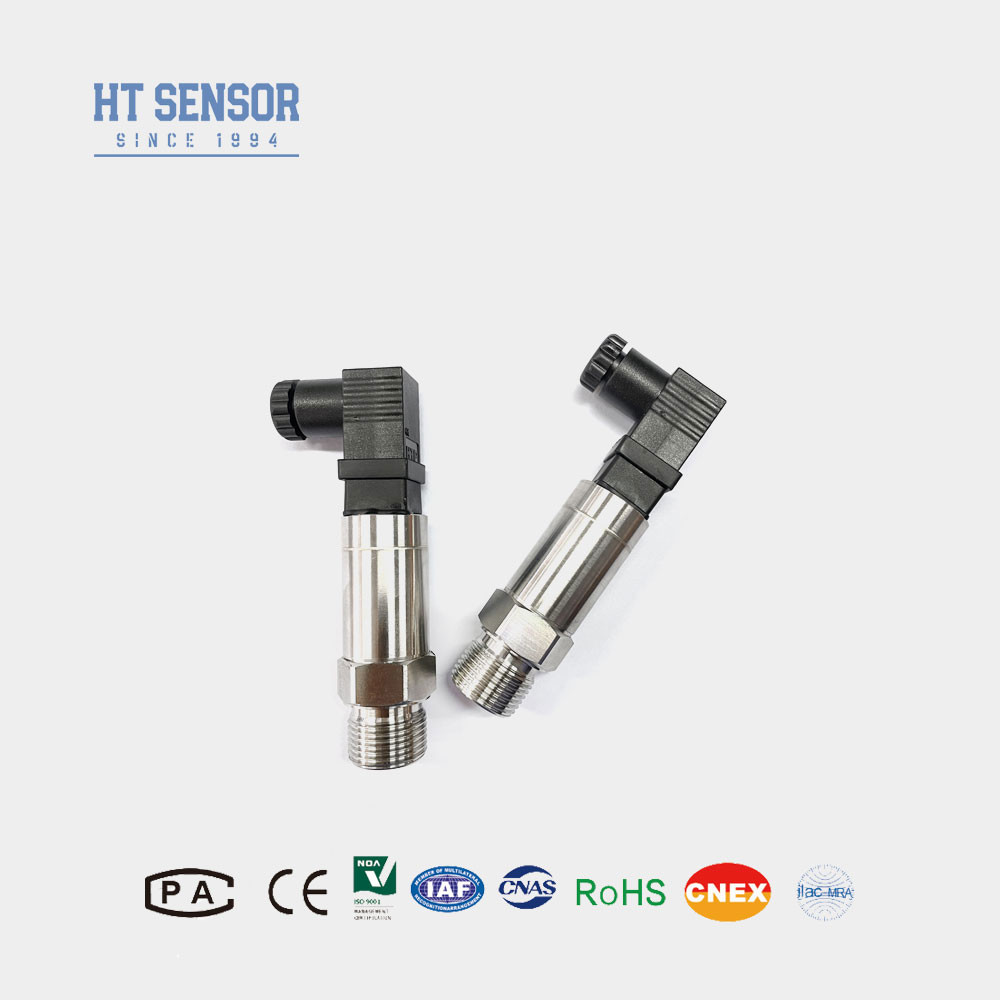

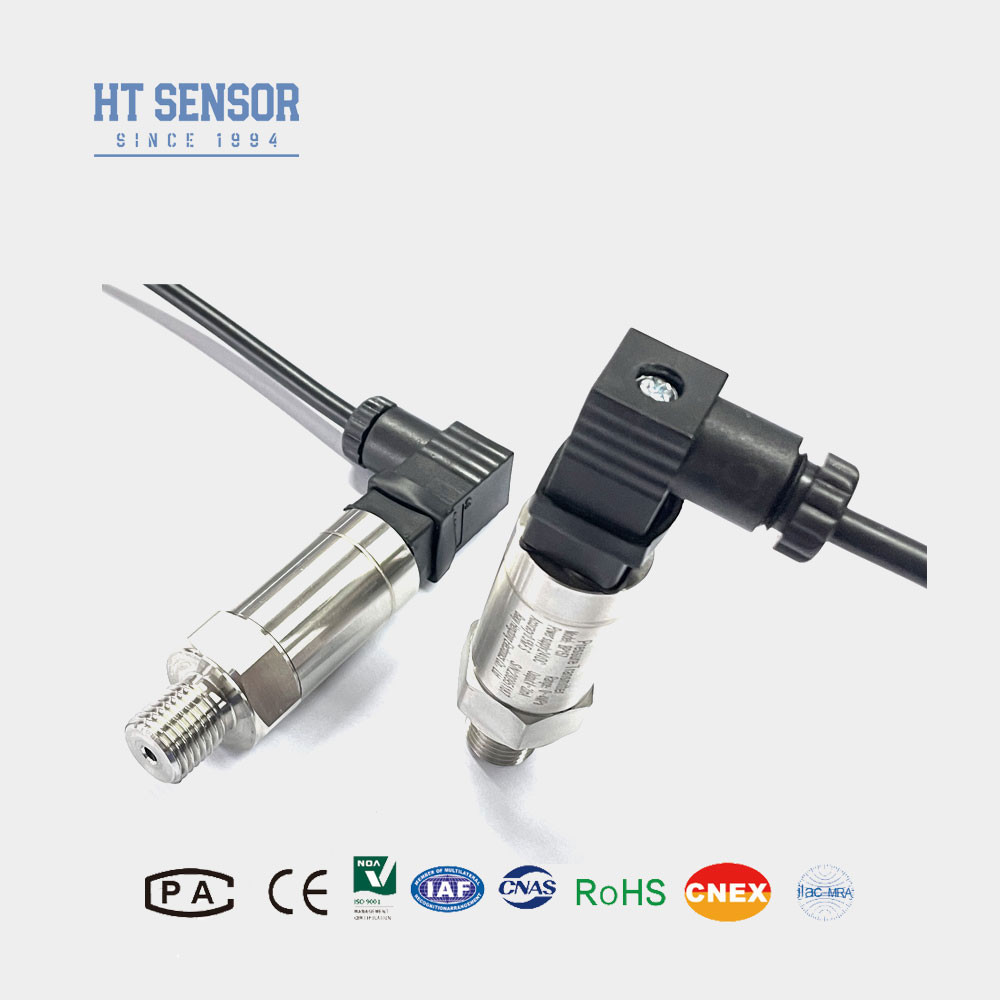

Hengtong OEM Mini DIN جهاز استشعار ضغط جهاز استشعار قياس إلكتروني
جهاز نقل الضغط BP157
إدخال مستشعر ضغط DIN الصغير:
جهاز إرسال مستشعر الضغط الصناعي BP157 يستخدم مستشعرات الضغط السيليكونية للتنتشر HT كعناصر قياس للإشارة.لدينا pcb تطوير الذاتي يحول إشارات المستشعرات إلى إشارات الخروج القياسية مثل 0.5-4.5VDC أو 4-20mA للقراءة والسجل السهل. الاتصال الكهربائي DIN المصغرة، حجم صغير لتلبية معظم الاحتياجات الميدانية.
خصائص المنتجمن مستشعر ضغط DIN صغير:
1نطاق قياس واسع، هيكل الفولاذ المقاوم للصدأ، أشكال واجهة ضغط متنوعة.
2التصميم المدمج والخفيف
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل بنية الفولاذ المقاوم للصدأ
التطبيقاتمن مستشعر ضغط DIN صغير:
1قياس ضغط الغازات والسوائل غير التآكل، والحجاب الحاجز مصنوع من 316L الفولاذ المقاوم للصدأ، ومتوسط الاختبار متوافق مع 316L الفولاذ المقاوم للصدأ.
2تطبيقات في الصناعات البحرية والطيران.
3تستخدم في العمليات الميدانية الصناعية، مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا.
4لأنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمن مستشعر ضغط DIN صغير: | |
| نطاق القياس | 0kPa ~ 10kPa... 20MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| تحرك درجة حرارة الفترة | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| أمثلة اختيارمن مستشعر ضغط DIN صغير |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط الذي سيتم قياسه متوافق مع أجزاء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات من نوع مقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب أجهزة الإرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، يوصى بالمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة العمل المسموح بها للخاتم O-ring من المطاط الفلوروي هو -20oC إلى 250oC. عندما تكون درجة حرارة العمل للمنتج أقل من -20oC ، فمن الضروري اختيار ختم O-ring EPDM.
6طول الكابل الافتراضي هو 1.5m، متوفر في ثلاث مواد. إذا لم يتم تحديده، سيتم توفيره بمادة كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،من فضلك حددها في الترتيب.
7. بالنسبة لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي أو ترددات الراديو، يرجى إبلاغ شركتنا وتحديدها في النظام.
| دليل الطلب | |||||||||
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 20MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
1س: هل أنت شركة تجارية؟
ج: نحن مصنعون مع خبرة 30 سنة.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
3ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا الإنتاجية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن في وضع جيد لتلبية الطلبات الكبيرة.من المستحسن أن تتصل بفريق المبيعات لدينا مسبقاً لضمان جدول إنتاج وتسليم سلس.
4س: كم مدة دورة التسليم العامة؟
ج: 5 ~ 8 أيام عمل للنموذج القياسي. قد تختلف المنتجات المخصصة.
5س: عبوات الشحن
ج: يتم شحن المنتجات بشكل عام عن طريق الشحن السريع الدولي، بما في ذلك UPS،FedEx،DHL و INT الشحن المدفوع مسبقا أو يمكن جمعها باستخدام حساب الشحن الخاص بك، وتعبئة التصدير القياسية،بما في ذلك شهادة التفتيش.
6س: اتصل بنا
ج: لدينا فريق مبيعات نشط وذو خبرة ، لك لحل مشكلة المشاكل التقنية والتجارية. يرجى ترك لنا رسالة أو انقر على الخدمات عبر الإنترنت.
