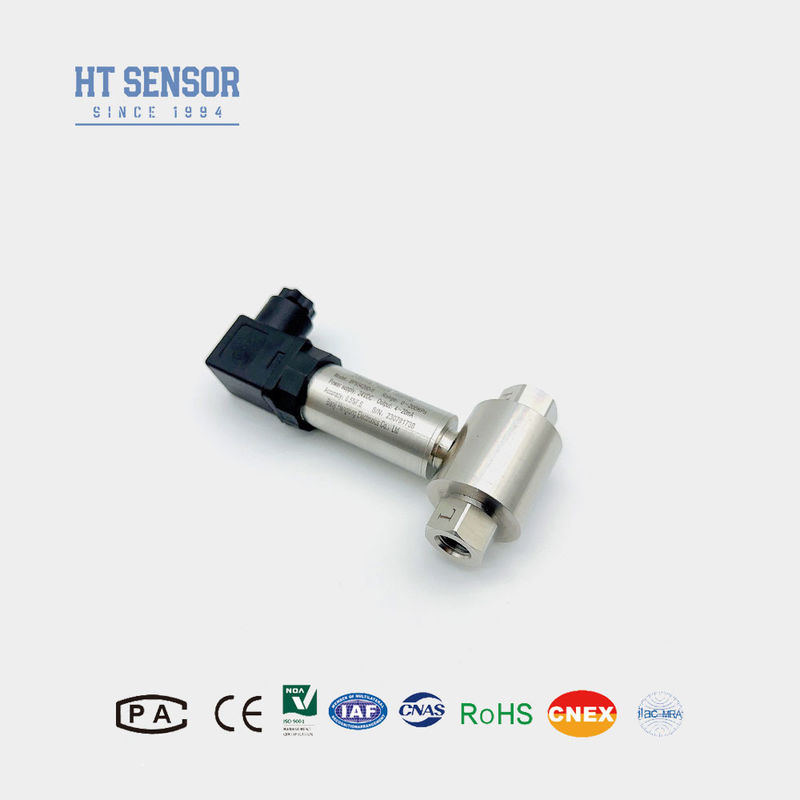

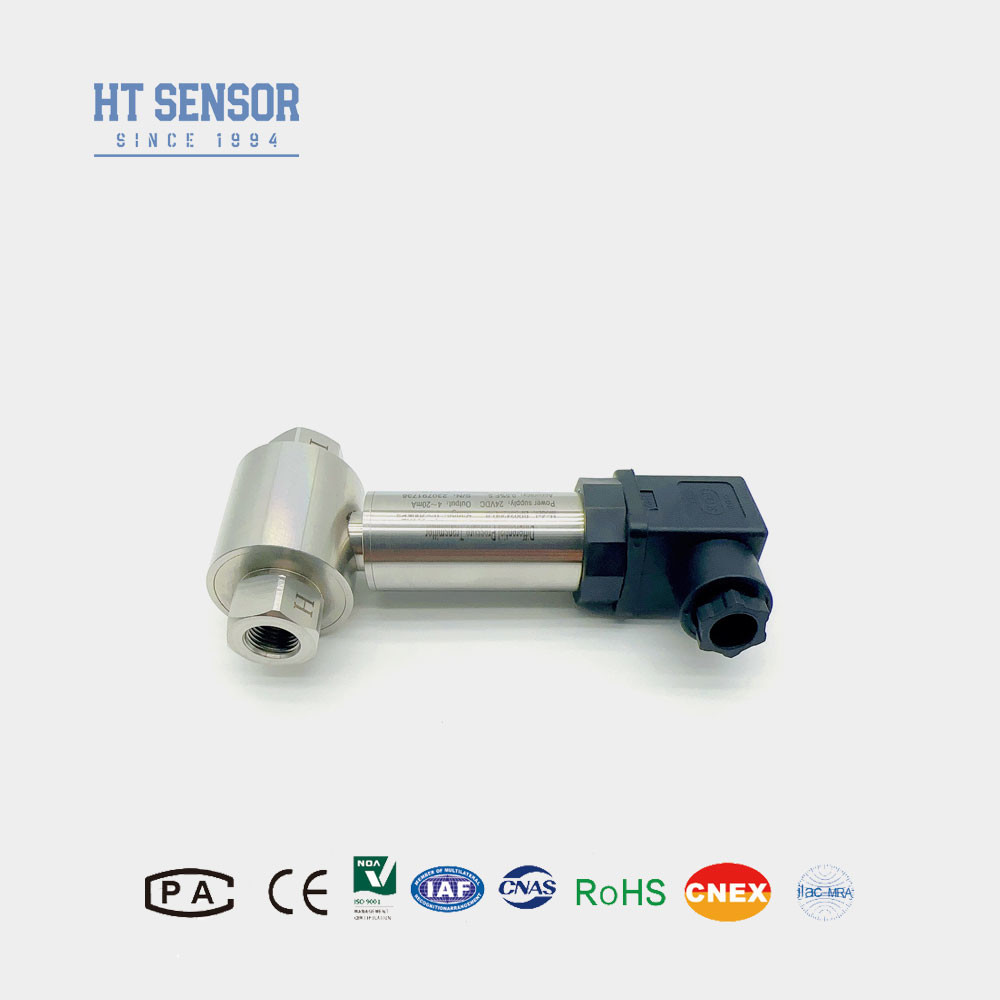

جهاز استشعار نقل ضغط التفاضل من الفولاذ المقاوم للصدأ لجهاز استشعار اختبار الضغط التفاضلي مع DIN
Product Details
| مودل: | BP93420D-II | يتراوح: | 0-10kpa ~ 2mpa |
|---|---|---|---|
| قوة: | 5VDC 24VDC | الإخراج: | 0.5-4.5 فولت 4-20mA وهلم جرا |
| مادة: | الفولاذ المقاوم للصدأ | خيط: | المصنعين الأصليين للرجال والنساء |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| اختبار وسيط: | زيت الهواء والماء | الموصل: | Big Din أو OEM |
| إبراز |
ناقل الضغط التفاضلي من الفولاذ المقاوم للصدأ,جهاز استشعار لضغط التفاضل,ناقل الضغط التفاضلي DIN,Differential Pressure Transmitter Sensor,DIN Differential Pressure Transmitter |
||
Product Description
جهاز استشعار الضغط التفاضلي من الفولاذ المقاوم للصدأ لجهاز استشعار اختبار الضغط التفاضلي مع DIN
BP93420DIIدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز نقل الضغط التفاضلي:
يستخدم جهاز إرسال الضغط التفاضلي BP93420DII مستشعراً متناثرًا للسيليكون. يتم قياس الفرق في ضغط الغاز والسائل وإخراجها ، والتي يمكن عرضها.وهو مناسب لقياس فرق الضغط من مختلف الغازات والسوائل في خطوط الأنابيب في البترولالصناعات الكيميائية والطاقة الكهربائية والهيدرولوجيا وغيرها.
خصائص المنتجمن جهاز نقل الضغط التفاضلي:
- يعتمد جهاز الإرسال تصميم هيكل الفولاذ المقاوم للصدأ، وهيكل مضغوط وسهل التثبيت.
- بعد تعويض الحرارة الصارمة وفحص الشيخوخة، لضمان الأداء المستقر والموثوق به.
- يمكن أن تكون الواجهة الكهربائية خارجية أو اتصال مباشر.
التطبيقاتمن جهاز نقل الضغط التفاضلي::
- 1مناسبة لقياس الضغط التفاضلي لغيرها من الغازات أو السوائل في خطوط الأنابيب في النفط والكيماويات والطاقة الكهربائية والهيدرولوجيا وغيرها من الصناعات.
- 2تستخدم في التحكم في العمليات الصناعية
- 3قياس ضغط الفرق في الأنابيب والفرنالـ
| معايير الأداءمن جهاز نقل الضغط التفاضلي: | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| نصائح الطلبمن جهاز نقل الضغط التفاضلي: |
1عند اختيار المنتج، يرجى التأكد من أن وسط الاختبار متوافق مع أجزاء الاتصال (الفولاذ المقاوم للصدأ) للمنتج.
2لضمان التشغيل الموثوق به it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3أثناء التثبيت ، يجب وضع واجهة الضغط في كلا الطرفين أفقياً لتقليل تأثير موقع التثبيت على المنتج.
4في حالة الاهتزازات القوية، والتأثير الفوري، والتداخل الكهرومغناطيسي القوي أو التداخلات الترددية الراديوية وغيرها من المتطلبات الخاصة، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبمن جهاز نقل الضغط التفاضلي: | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
ج: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5س: كيف تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: زمنا الضمان هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر متاحة دائما.
