19 ملم النفط مليء جهاز نقل الضغط المنتشر جهاز نقل ضغط السيليكون الماء اختبار النفط
Product Details
| المواد: | 316 لتر | غير الخطية: | ± 0.15٪ |
|---|---|---|---|
| مواد الإسكان: | الفولاذ المقاوم للصدأ | نطاق القياس: | 0~10kpa...20kpa....100MPa |
| إشارة الخرج: | MV | إمدادات الطاقة: | 1.5mADC |
| نوع الضغط: | مقياس/مطلق/مختوم | اسم المنتج: | جهاز استشعار الضغط الارسال |
| <i>Compensated Temp.</i> <b>درجة الحرارة المعوضة.</b> <i>Range</i> <b>يتراوح</b>: | -10 إلى 80 درجة مئوية | مملوء بالزيت: | زيت السيليكون |
| إبراز |
ناقل ضغط السيليكون المنتشر,ناقل الضغط من السيليكون 19 ملم,ناقل الضغط المملوء بالزيت,19mm Sillcon Pressure Transmitter,Oil Filled Pressure Transmitter |
||
Product Description
مستشعر ناقل ضغط السيليكون المنتشر المملوء بالزيت للاختبار بالماء والزيت
HT19F جهاز استشعار الضغط المقاوم للصلب
إدخال مستشعر ناقل الضغط:
1.استخدام التكنولوجيا المتقدمة و 316L محفظة الفولاذ المقاوم للصدأ ، جنبا إلى جنب معمواد مثل التيتانيوم و Hastelloy للحجاب الحاجز
2.استخدام دوائر الألواح السميكة لتعويض درجة الحرارة ونقطة الصفرتصحيح
3.الموثوقية المتميزة، قابلية التكرار، والاستقرار
التطبيقاتمن مستشعر جهاز نقل الضغط:
1مناسبة لقياس ضغط الغازات والسوائل غير السامة مع 316Lالتوافق مع الفولاذ المقاوم للصدأ
2تطبيق في مواقع مختلفة للعمليات الصناعية، بما في ذلك البترول والكيمياء والمعادن والطاقة والهيدرولوجيا
3تستخدم في الصناعات البحرية والطيران
4مناسبة لأنظمة التحكم الهيدروليكية والهوائية
5تستخدم في تطبيقات التحكم في العمليات
الأداء الكهربائيمن مستشعر جهاز نقل الضغط:
1إمدادات الطاقة: ≤2mA DC (النموذجي 1.5mA DC)
2عائق المدخل: 3KΩ ~ 6KΩ
3عائق الإخراج:2.5KΩ~6KΩ

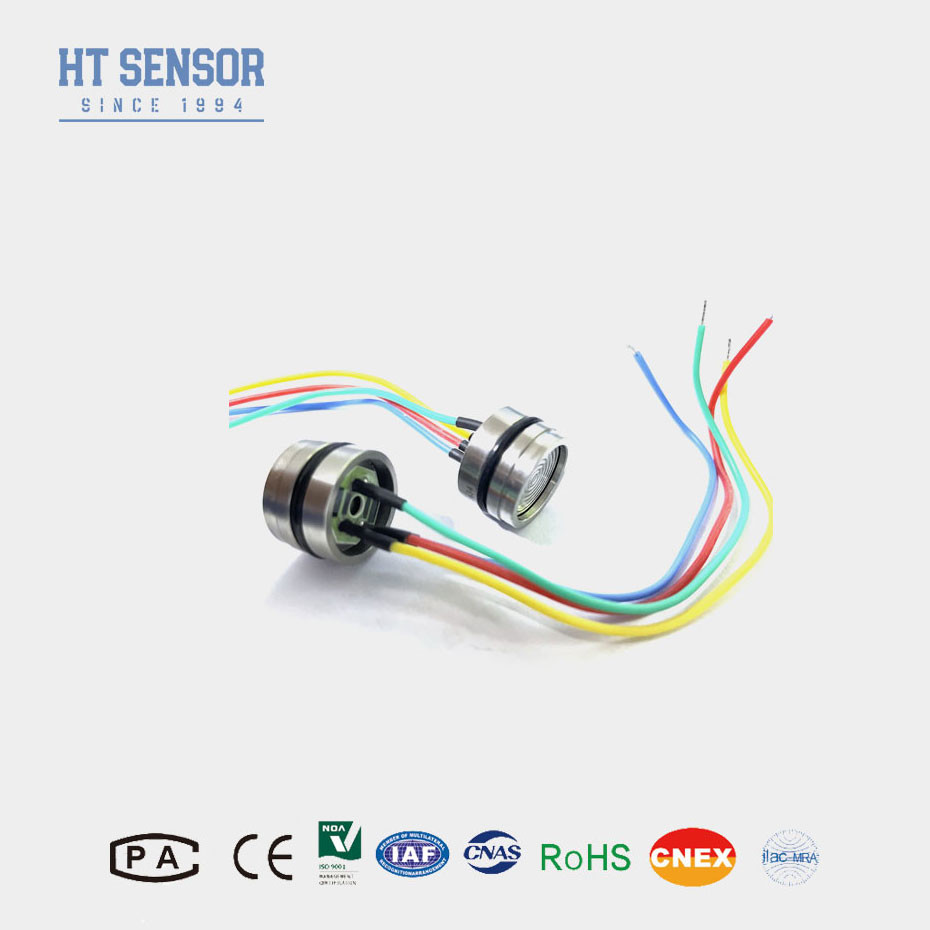

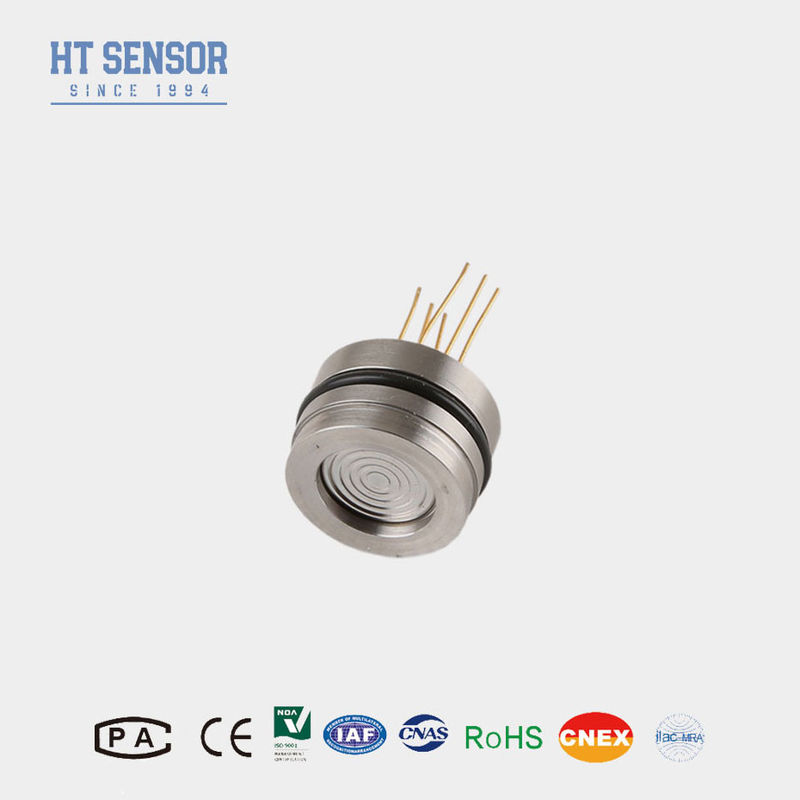

4الاتصال الكهربائي: دبوس كوفار مطلي بالذهب أو أسلاك عالية درجة الحرارة بطول 100 ملم.
| معايير الأداء: | |||||
| النطاق | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مختومة | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| النوع | ماكس | الوحدة | |||
| غير خطية | ± 0.15 | ± 0.3 | %F.S | ||
| التكرار | 0.05 | 0.1 | %F.S | ||
| التهاب النفس | 0.05 | 0.1 | %F.S | ||
| الصفر الخروج | 0±1 | 0±2 | mV | ||
| إنتاج الفترة | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| خطأ درجة الحرارة صفر | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| فترة خطأ درجة الحرارة | ≤20KPa | ± 1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ± 1 | %F.S | ||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| درجة حرارة العمل | -20~80 | oC | |||
| درجة حرارة التخزين | -40~125 | oC | |||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 120MPa | ||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | ||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | |||
| مادة الحجاب الحاجز | 316L | ||||
| مقاومة العزل | ≥200MΩ 100VDC | ||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | ||||
| الصدمة | 100 غرام، 11 ثانية | ||||
| وقت الاستجابة | ≤1ms | ||||
| ختم الحلقة O | حلقة النتريل أو حلقة الفلور | ||||
| الامتلاء المتوسط | زيت السيليكون | ||||
| الوزن | ~ 28 غرام | ||||
| يتم اختبار المعلمات في الظروف التالية: 1.5mA @ 25°C | |||||
| المخطط البناء | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| الاتصال الكهربائي والتعويض |
|
|
| أمثلة اختيار |
| نصائح الطلب |
3إذا كانت الوسيلة المقاسة غير متوافقة مع الحجاب الأساسي ومواد السقف (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الحجاب الحاجز بالأيدي أو بالأشياء الحادة لمنع تلف النواة بسبب تشوه الحجاب الحاجز أو ثقب.
6إذا كان هناك أي تغييرات على خطوط الدبوس، اتبع الملصق على النواة الفعلية للإشارة.
