BP157 أجهزة استشعار نقل ضغط من سلكين 4-20 MA مستشعر ضغط السيليكون المنتشر
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | نطاق الضغط: | 0 كيلو باسكال ~ 10 كيلو باسكال...20 ميجا باسكال |
| Marking: | ExiaIICT6 | ||
| إبراز |
4-20 MA مستشعر جهاز نقل الضغط,مستشعر الضغط من السيليكون المنتشر,جهاز استشعار ضغط إرسال سلكين,Diffused Silicon Pressure Sensor,Two Wire Pressure Transmitter Sensor |
||
Product Description

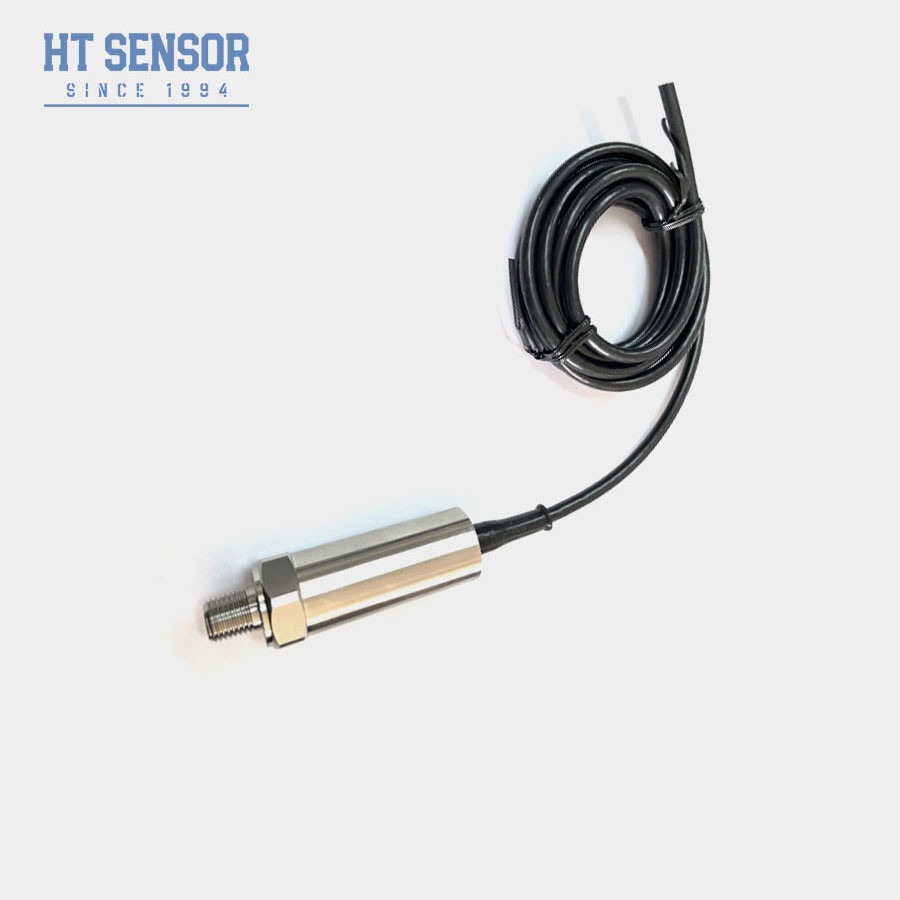

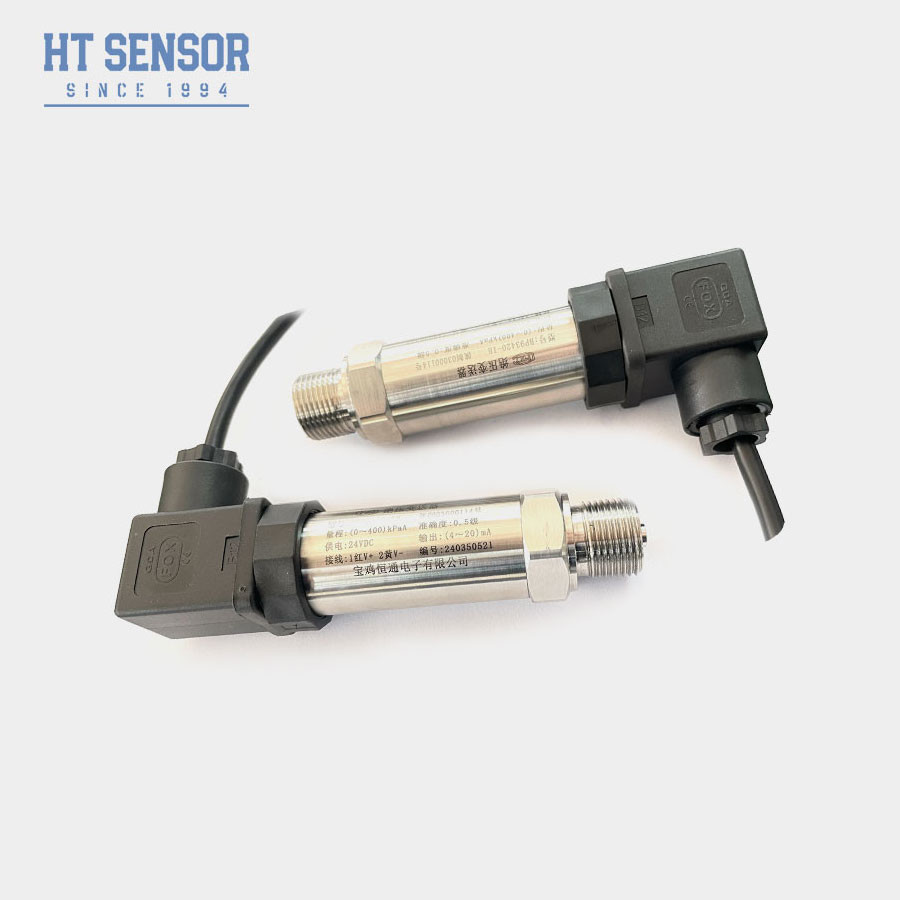

جهاز نقل الضغط BP157
إدخال مستشعر جهاز نقل الضغط:
جهاز إرسال الضغط من السيليكون المنتشر BP157يعمل على المبدأ الأساسي لتحويل الضغط الميكانيكي إلى إشارات كهربائية من خلال التأثير المقاوم للضغط في السيليكونتوفير قياسات ضغط دقيقة وموثوقة لمجموعة واسعة من التطبيقات
خصائص المنتج:
1نطاق قياس واسع ، هيكل الفولاذ المقاوم للصدأ ، أشكال واجهة الضغط المتنوعة
2. IP65 تصنيف الحماية هيكل الفولاذ المقاوم للصدأ
3. الصفر والكمية الكاملة قابلة للتعديل
4دقة عالية، كل هيكل الفولاذ المقاوم للصدأ
التطبيقات:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2تطبيق في الصناعات البحرية والطيران
3تستخدم في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية
معايير الأداء:
| نطاق القياس | 0kPa ~ 10kPa... 10MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ± 0.25% (عادة) ± 0.5% (أكثر) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكسيا IICT6 |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.05 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
نصائح الطلب:1نطاق الضغط: حدد نطاق الضغط المطلوب الذي يحتاج المحول إلى قياسه. تأكد من أنه يغطي النطاق الكامل للضغوط المتوقعة في تطبيقك لتجنب عدم الدقة أو الضرر.
2متطلبات الدقة: حدد مستوى الدقة المطلوب لتطبيقك. تقدم المحولات المختلفة مستويات مختلفة من الدقة ، لذلك اختر واحدة تلبي متطلباتك المحددة.
3إشارة الإخراج: حدد نوع إشارة الإخراج المطلوبة ، مثل الجهد أو التيار أو الإخراج الرقمي (على سبيل المثال ، 4-20mA ، 0-5VDC ، SPI).ضمان التوافق مع النظام الحالي الخاص بك أو معدات جمع البيانات.
4تشكيل منفذ الضغط: اختر تشكيل منفذ الضغط المناسب بناءً على متطلبات التثبيت الخاصة بك ، مثل نوع الخيط والحجم والتوجه (على سبيل المثال ، NPT ، BSP ، الحجاب الحاجز).
5. الاتصال الكهربائي: حدد نوع الاتصال الكهربائي المطلوب، مثل طول الكابل، ونوع المرفق، وتكوين الدبوس. تأكد من التوافق مع إعداد الأسلاك الخاص بك.
6الظروف البيئية: النظر في بيئة التشغيل، بما في ذلك درجة الحرارة والرطوبة والتعرض للمواد التآكلية أو الخطرة.اختر جهاز تحويل ذو تصنيفات مناسبة لحماية البيئة(مثل، IP65، IP67) لضمان الموثوقية وطول العمر.
7خيارات التثبيت: حدد كيفية تركيب المحول في تطبيقك، سواء كان تركيبًا مباشرًا أو تركيبًا في دعامة أو دمجًا في لوحة تحكم.تأكد من التوافق مع إعداد التركيب الخاص بك.
8الشهادات: تحقق مما إذا كان المحول يتوافق مع معايير الصناعة ذات الصلة والشهادات (مثل CE و RoHS و ISO) المطلوبة لتطبيقك أو المتطلبات التنظيمية.
9الوقت المحدد وتوافر المنتجات: استفسر عن أوقات التوصيل وتوافر المنتجات لضمان التسليم في الوقت المناسب لمشروعك أو جدول الإنتاج.
الدعم الفني: اطلب المساعدة من الشركة المصنعة أو المورد إذا كان لديك أي أسئلة أو تحتاج إلى مساعدة في اختيار الحق
10يمكن أن يقدمون المشورة والإرشاد الخبراء لضمان اتخاذ قرار مستنير.
دليل الطلب:
| BP15X | ناقل الضغط التناظري | ||||||||
| الرمز | المخطط البناء | ||||||||
| 5 | سدادة باكارد | 6 | كابل الخروج المباشر المغلق 1.5 متر | ||||||
| 7 | مصطفى (ميني هيرشمان) | 8 | رابط هيرشمان الكبير | ||||||
| نطاق القياس | 0kPa ~ 10kPa... 5MPa | ||||||||
| (0-X) Kpa أو MPa |
إكس: يشير لمدى القياس الفعلي | ||||||||
| الرمز | إمدادات الطاقة | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | غيرها | ||||||||
| الرمز | إشارة الخروج | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| الرمز | اتصال الضغط | ||||||||
| J1 | M20 × 1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | غيرها ((¢50.4 فلانج) | ||||||||
| الرمز | الاتصال الكهربائي | ||||||||
| B1 | هيرشمان | ||||||||
| B2 | PG7 | ||||||||
| B3 | كابل مغلق منفذ 1.5 متر | ||||||||
| B4 | غيرها | ||||||||
| الرمز | نوع الضغط | ||||||||
| G | ضغط القياس | ||||||||
| أ | الضغط المطلق | ||||||||
| S | ضغط مرجعية مغلقة | ||||||||
الأسئلة الشائعة:
س: هل أنت مصنع؟
ج: نعم ، نحن مصنعون محترفون للمستشعرات لأكثر من 29 عامًا! فريقنا الفني يضم أكثر من 10 مهندسين.
س: هل تقبلون خدمة OEM ؟
ج: نعم، يمكننا وضع معلومات شركتك وشعارك على أجهزة الاستشعار الخاصة بنا.
س: هل يمكنني أن أكون موزعكم؟
ج: نعم، نحن نبحث عن الموزعين في السوق الخارجية.
س: ما هو وقتك؟
ج: عادة 7-10 أيام. بالنسبة للكمية فوق 100 قطعة، تحتاج إلى 3-5 أيام عمل إضافية.
