BP93420-IB مستشعر ضغط السيليكون المنتشر دقة عالية وتوافق واسع
Product Details
| رقم الطراز: | BP93420-IB | القوة: | 5VDC /12-36VDC |
|---|---|---|---|
| خيط: | G1/2، M20*1.5، 1/2NPT | استقرار على المدى الطويل: | +-0.2% في السنة (نوع) |
| مواد الإسكان: | 316L أو 304SS | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| وسط القياس: | <i>Liquid air.</i> <b>الهواء السائل.</b> <i>water oil</i> <b>زيت الماء</b> | درجة الدقة: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| نطاق الضغط: | 0 كيلو باسكال ~ 5 كيلو باسكال...100 ميجا باسكال | إشارة الخرج: | 4-20mA أو RS485 Modobus |
| الاتصال الإلكتروني: | موصل أو كابل DIN | ||
| إبراز |
مُطابقة واسعة مستشعر ضغط السيليكون المنتشر,مستشعر ضغط السيليكون المنتشر عالي الدقة |
||
Product Description

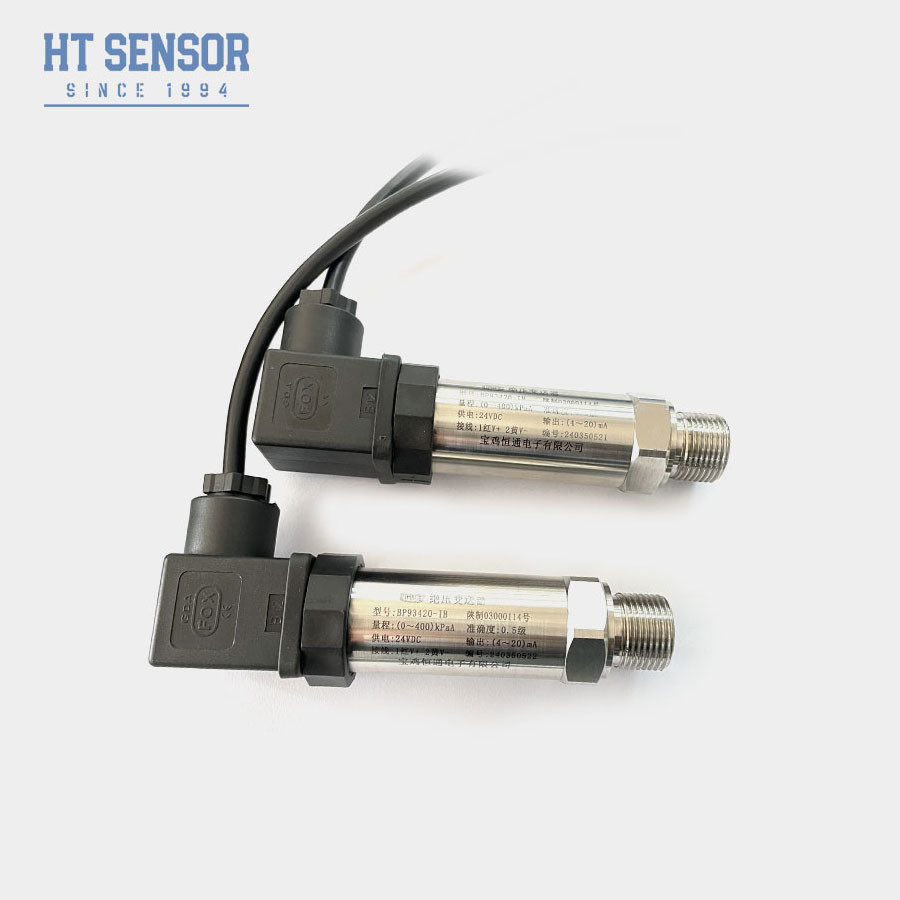

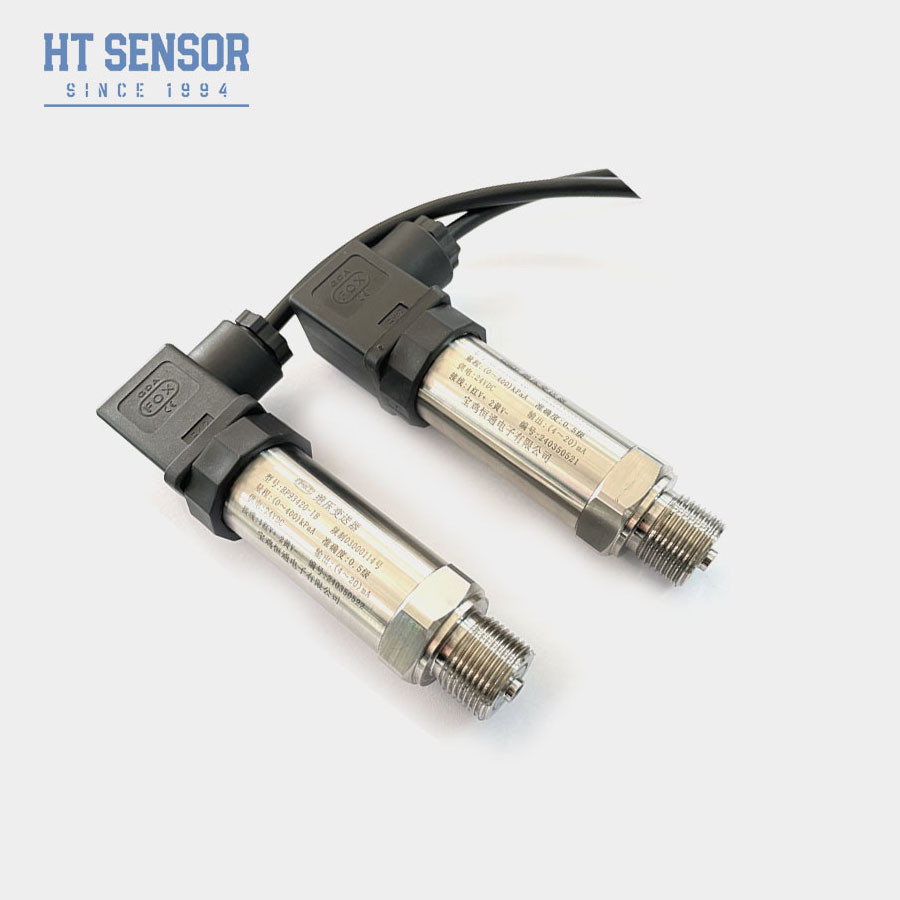

BP93420-IB جهاز استشعار ضغط السيليكون المنتشر بدقة عالية وتوافق واسع
جهاز استشعار نقل الضغط BP93420IB
إدخال مستشعر جهاز نقل الضغط:
BP93420IB أجهزة استشعار الضغط السيليكونية المنتشرة هي نوع من أجهزة استشعار الضغط التي تستخدم تكنولوجيا السيليكون المنتشرة لقياس تغيرات الضغط.هذه أجهزة الاستشعار تتكون من شريحة حائط من السيليكون رقيقة تتشوه تحت الضغط، مما يؤدي إلى تغيير في المقاومة. ثم يتم تحويل هذا التغيير في المقاومة إلى إشارة كهربائية ، والتي يمكن معالجتها وتفسيرها لتحديد الضغط المطبق.إحدى المزايا الرئيسية لأجهزة استشعار الضغط المتنتشرة من السيليكون هي حساسيتها عالية ودقة في قياس الضغطفهي قادرة على اكتشاف التغيرات الدقيقة للضغط بدقة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات حيث الرصد الدقيق للضغط أمر ضروري.
أجهزة استشعار الضغط المنتشرة من السيليكون توفر خطية ممتازة ، مما يضمن أن إشارة الإخراج متناسبة بشكل مباشر مع الضغط المطبق ضمن نطاق محدد.هذه العلاقة الخطية تمكن المعايرة الدقيقة والأداء المتسق مع مرور الوقت.
خصائص المنتجمن جهاز استشعار نقل الضغط:
1دقة عالية: أجهزة استشعار الضغط السيليكونية المنتشرة توفر دقة عالية في قياس الضغط، مما يضمن نتائج دقيقة وموثوقة.
2نطاق ضغط واسع: فهي قابلة للتطبيق عبر مجموعة واسعة من الضغوط، مما يجعلها مناسبة لمختلف التطبيقات الصناعية والتجارية.
3وقت الاستجابة السريع: تمتلك هذه أجهزة الاستجابة قدرات الاستجابة السريعة، مما يتيح التقاط التغيرات في الضغط في الوقت الحقيقي والاستجابة في الوقت المناسب للتغيرات.
4الحجم المدمج: أجهزة استشعار الضغط السيليكونية المنتشرة عادة ما تكون صغيرة الحجم، مما يسهل دمجها في أنظمة وتطبيقات مختلفة.
5استهلاك طاقة منخفض: لديهم استهلاك طاقة منخفض ، مما يسهم في كفاءة الطاقة وطول عمر البطارية في الأجهزة المحمولة.
6خطية ممتازة: هذه أجهزة الاستشعار تظهر خصائص خطية ممتازة، وتوفر مخرجات مستقرة ومتسقة عبر نطاقات ضغط مختلفة.
التطبيقاتمن جهاز استشعار نقل الضغط:
1قياس ضغط الغازات والسوائل غير السامة مع 316L الفولاذ المقاوم للصدأ
2.توفر أجهزة استشعار الضغط المنتشرة من السيليكون حلًا موثوقًا وفعالًا من حيث التكلفة لقياس الضغط في مختلف التطبيقات الصناعية والسيارات والطيران والفضاء والطب.توفير بيانات ضغط دقيقة في الوقت الحقيقي لأغراض الرصد والسيطرة.
معايير أداء جهاز استشعار ضغط:
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | 0.1% FS |
| التهاب النفس | 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1% F.S/year ((العادي) ± 0.2% F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | Ex db IIC T6 جيجابايت |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 0.15 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC |
| نصائح الطلب من جهاز استشعار الضغط |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع الجزء الذي يلامس المنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند الطلب مع رأس شاشة LCD أو LED للعرض من المحول ، يجب أن يكون طاقة جهاز الإرسال لا تقل عن 20 VDC.
4لضمان عمل المنتج بثقةيوصى للمستخدمين بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج ومصدر الطاقة موثوق بهم.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، لا يمكن استخدام أي كابل أو مواد كابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
7في حالة الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو ترددات الراديو القوية وغيرها من المتطلبات الخاصة، يرجى إبلاغ شركتنا وإشارة في النظام.
| دليل الطلب لجهاز استشعار ضغط | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ1/IQ2 | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | -صفر1. . .0~0.01... 100MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
