جهاز استشعار الضغط السيليكوني المتداخل 5VDC مستوى الهواء السائل
Product Details
| رقم الموديل: | HT19V | نوع الموضوع: | لا |
|---|---|---|---|
| نوع الأسلاك: | أربعة أسلاك | قياس وسيط: | الغاز والسائل |
| يتراوح: | 0-10kpa ~ 60mpa | الإخراج: | MV |
| نوع الضغط: | G/A/S | إمداد: | 5-10VDC |
| رمز النظام المنسق: | 9026209090 | القدرة على العرض: | 20000 قطعة/شهر |
| يكتب: | مستشعر الضغط الضغطي | مادة: | الفولاذ المقاوم للصدأ |
| التخصيص: | متاحة OEM و ODM | ||
| إبراز |
جهاز استشعار ضغط سيليكون بييزوريسيسيتيف 5VDC,جهاز استشعار الضغط الصلب للسيليكون,جهاز استشعار مستوى الهواء السائل 5VDC,Liquid Diffusion Silicon Piezoresistive Pressure Sensor,5VDC Liquid Air Level Sensor |
||
Product Description

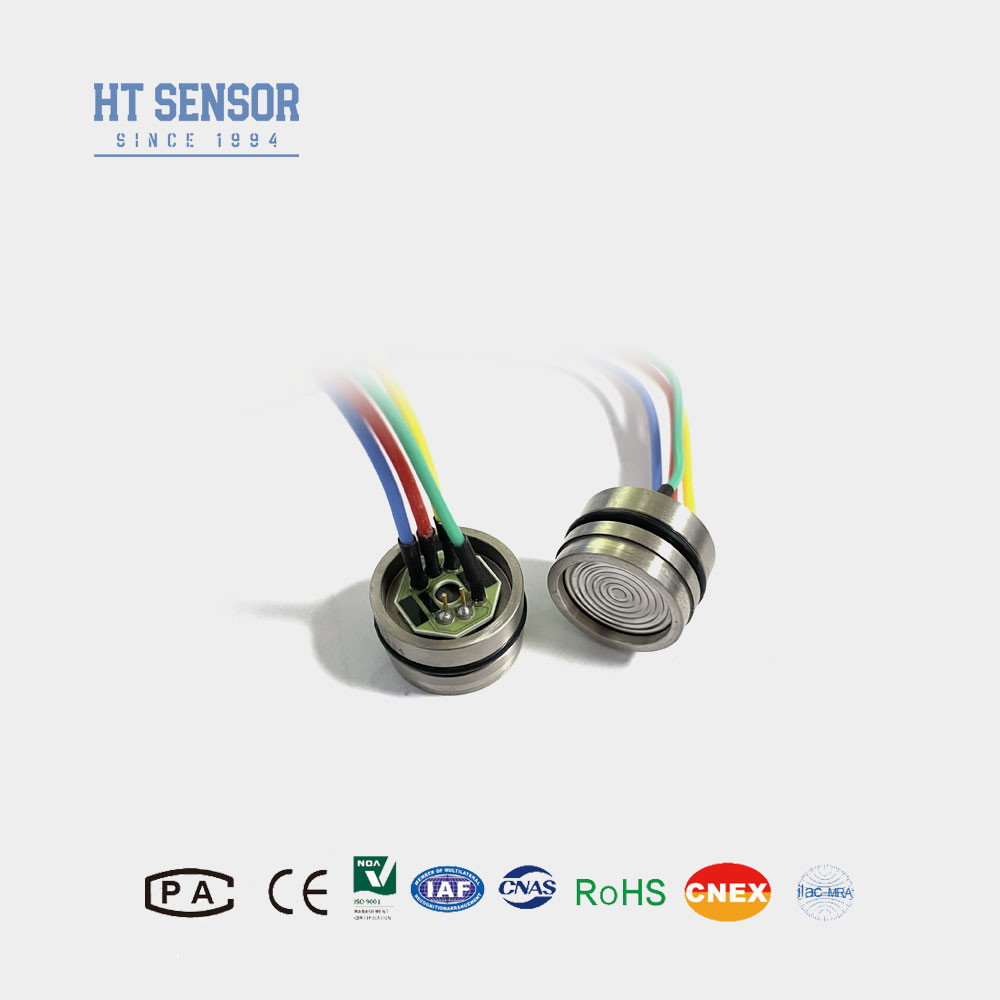

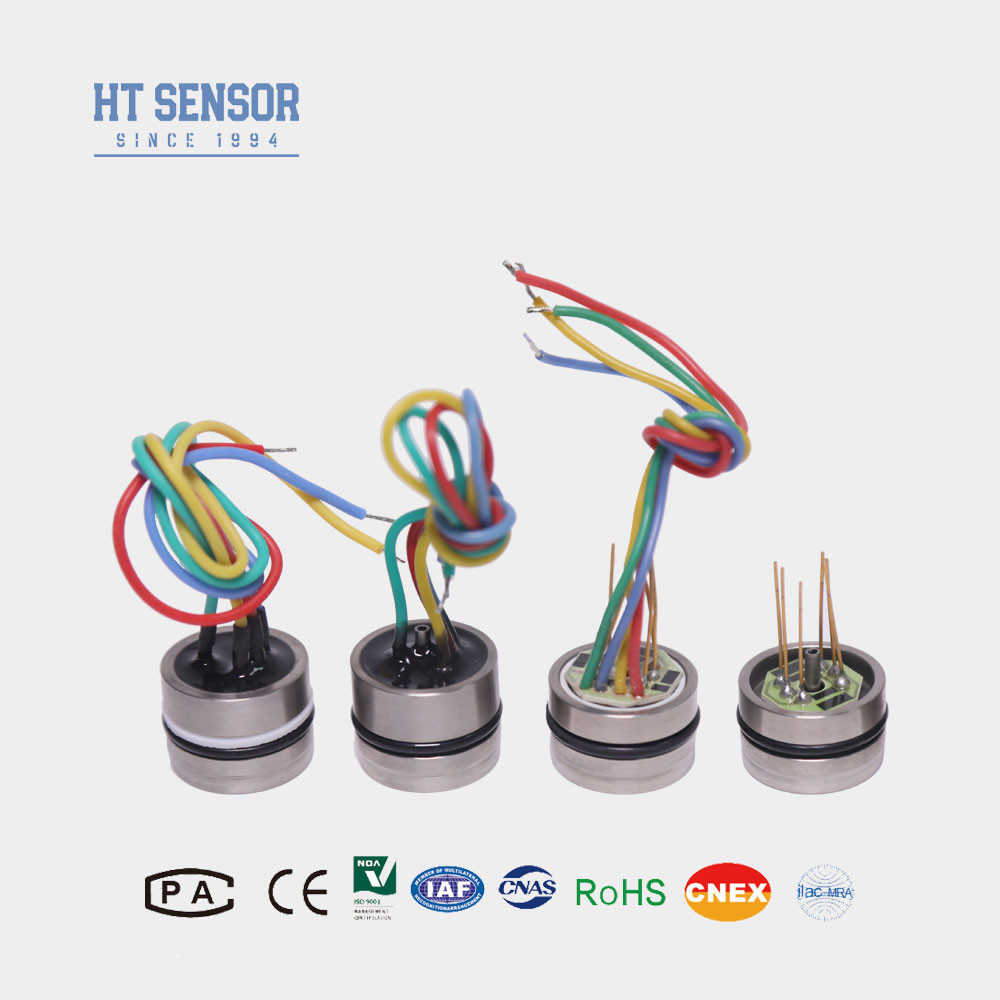

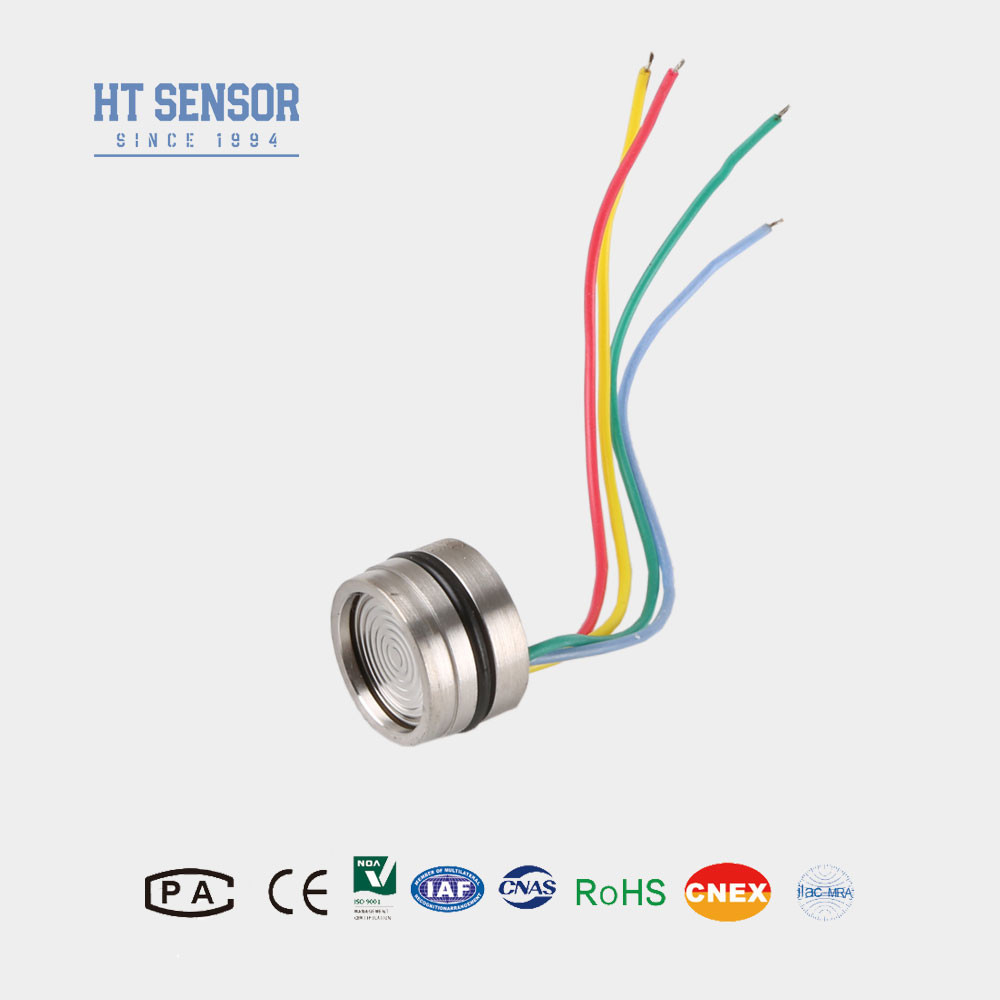

مستشعر ضغط مقاوم للضغط من السيليكون HT19V 5VDC مستشعر مستوى الهواء السائل
مستشعر ضغط مقاوم للضغط من السيليكون HT19V
مقدمة عن مستشعر الضغط السيليكوني:
يستخدم HT19V عناصر سيليكونية منتشرة عالية الثبات، مما يجعله مستشعر ضغط مقاوم للضغط من السيليكون موثوقًا به. باستخدام غشاء عازل وزيت السيليكون، يمكن للمستشعر قياس ضغط السوائل والغازات بدقة، مما يوفر نتائج دقيقة. يعمل مصدر الطاقة ذو الجهد الثابت على تعويض انحراف درجة حرارة المنتج، مما يقلل بشكل كبير من تأثير تغيرات درجة الحرارة. إن استخدامه الواسع في ضواغط الهواء وأنظمة التبريد يجعله رصيدًا قيمًا في مختلف الصناعات.
ميزات المنتجلمستشعر الضغط السيليكوني:
1. يتم استخدام دائرة الغشاء السميك لتعويض درجة الحرارة وتصحيح الإزاحة الصفرية.
2. موثوقية عالية، واستقرار جيد.
3. مصدر طاقة بجهد ثابت، والإخراج القياسي.
تطبيقاتلمستشعر الضغط السيليكوني:
1. مناسب لقياس ضغط الغاز والسائل المسبب للتآكل، متوافق مع الفولاذ المقاوم للصدأ 316 لتر
2. يستخدم في أنظمة التحكم في العمليات لمراقبة الضغط والتحكم فيه.
3. غالبًا ما يستخدم في قياس ضغط نظام التبريد وضواغط الهواء.
الأداء الكهربائيلمستشعر الضغط السيليكوني:
1. مصدر الطاقة: ≤10VDC
2. خرج الجهد المشترك: 50% من المدخلات (نموذجي)
3. مقاومة الإدخال: 4KΩ~20KΩ
4. مقاومة الإخراج: 2.5KΩ~6KΩ
5. التوصيل الكهربائي: سلك عالي الحرارة بطول 100 مم، كابل شريطي
| معلمات الأداءلمستشعر الضغط السيليكوني:. | ||||||
| نطاق القياس | مقياس (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| مطلق (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| مختوم (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| نموذجي | الحد الأقصى | الوحدة | ||||
| عدم الخطية | ±0.15 | ±0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| تباعد | 0.05 | 0.1 | %F.S | |||
| إزاحة الصفر الناتج | 0±1 | 0±2 | mV | |||
| خرج النطاق الكامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| انحراف درجة حرارة الإزاحة الصفرية | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| انحراف درجة حرارة النطاق الكامل | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| درجة حرارة التعويض | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| درجة حرارة التشغيل | -20~80 | ºC | ||||
| درجة حرارة التخزين | -40~125 | ºC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف النطاق الكامل أو 120 ميجا باسكال | |||||
| ضغط الانفجار | 5X النطاق الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 % | F.S/Year | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| الاهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، من 20 هرتز إلى 2000 هرتز | |||||
| صدمة | 100 جرام، 11 مللي ثانية | |||||
| وقت الاستجابة | ≤1 مللي ثانية | |||||
| ختم الحلقة O | مطاط النتريل أو المطاط الفلوري | |||||
| وسيط التعبئة | زيت السيليكون | |||||
| الوزن | ~28 جرام | |||||
| يتم اختبار المعلمات في ظل الظروف التالية: 10 فولت @ 25ºC | ||||||
| بناء الخطوط العريضةلمستشعر الضغط السيليكوني | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| التوصيل الكهربائي والتعويضلمستشعر الضغط السيليكوني |
|
|
| أمثلة الاختيار |
| نصائح الطلب |
| سؤال وجواب |
.
.
