جهاز إرسال ضغط تفاضلي BP93420D-IIIA مع شاشة عرض، مستشعر مستوى مقاوم للانفجار
Product Details
| مودل: | BP93420D-IIIA | النطاق: | 0-10kpa~2MPa |
|---|---|---|---|
| القوة: | 24VDC | انتاج |: | 4-20mA |
| المواد: | الفولاذ المقاوم للصدأ | خيط: | ذكر و أنثى |
| نوع الضغط: | الضغط التفاضلي | فئة الحماية: | IP65 |
| درجة حرارة العمل: | 0-60 ℃ | موصل: | 3051A |
| إبراز |
ناقل مستوى الضغط التفاضلي من الفولاذ المقاوم للصدأ,ناقل ضغط تفاضلي مضاد للانفجار,ناقل الضغط التفاضلي مع العرض,Explosion Proof Differential Pressure Transmitter,Differential Pressure Transmitter With Display |
||
Product Description

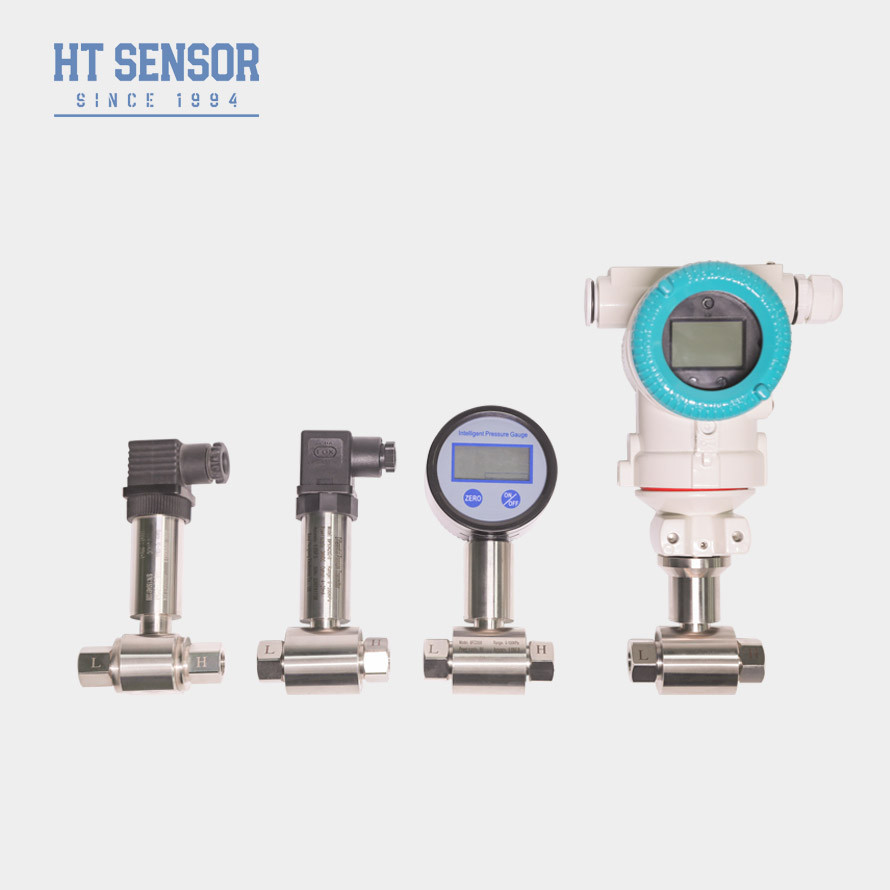

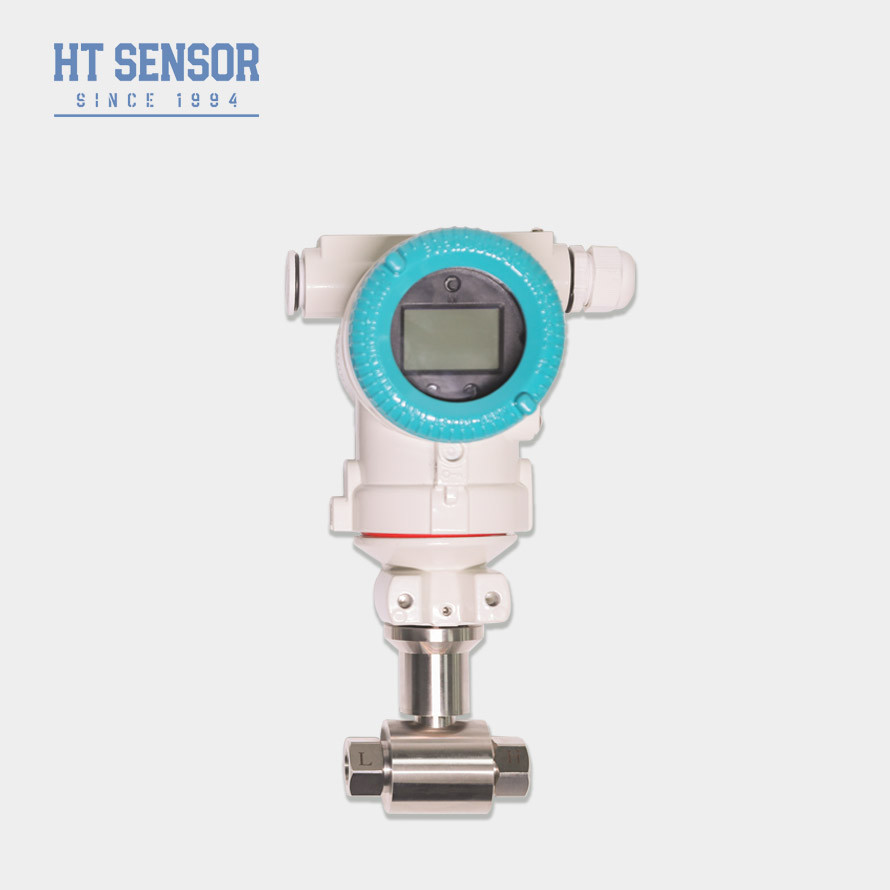

BP93420D-IIIA ناقل ضغط التفاضل مع جهاز استشعار EX Proof
BP93420Dالثالثدمختلفة(ب)إعادة تأهيلجهاز إرسال
إدخال جهاز استشعار الضغط التفاضلي:
تم تصميم جهاز إرسال الضغط التفاضلي BP93420-IIIA للتطبيقات الصناعية لقياس قيم الضغط التفاضلي للسوائل أو الغازات.آمنة جوهرياً، الغبار الآمنة بطبيعتها، مقاومة للنار، نوع الغبار مقاومة للنار، ويمكن أيضا اختيار بروتوكول الاتصال هارت، فعالة من حيث التكلفة.
خصائص المنتجمن جهاز استشعار الضغط التفاضلي:
- يحتوي جهاز الإرسال على تصميم هيكلي من الفولاذ المقاوم للصدأ ، مما يجعله مضغوطًا وسهل التثبيت
- يخضع للتعويض الحراري الصارم وفحص الشيخوخة ، مما يضمن الأداء المستقر والموثوق به
- ويمكن اختيار الواجهة الكهربائية كخيار توصيل أو توصيل مباشر.
التطبيقاتمن جهاز استشعار الضغط التفاضلي:
- مناسبة لقياس ضغط الفرق بين الغازات أو السوائل المختلفة في أنابيب الصناعات مثل البترول والكيماويات والطاقة والهيدرولوجيا.
- تطبيق في العمليات الصناعية في الموقع مثل البترول والكيمياء والمعادن وتوليد الطاقة والهيدرولوجيا
- قياس الضغط لخطوط الأنابيب وغرف الأفران
| معايير الأداءمن جهاز استشعار الضغط التفاضلي | |
|---|---|
| نطاق القياس | 0-10KPa......~2MPa |
| نوع الضغط | الضغط التفاضلي |
| الحمل الزائد من جانب واحد | ≤3 مرات من النطاق المسمى |
| ضغط ثابت | الحد الأدنى للقيمة بين 5 أضعاف النطاق المسمى أو 7 MPa |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| التهاب النفس | ± 0.03% (عادة) ± 0.05%FS (أكثر) |
| الاستقرار على المدى الطويل | ± 0.5%F.S/year ((≤ 200KPa) ± 0.2%F.S/year ((> 200KPa) |
| الانجراف في درجة الحرارة الصفر | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| تحرك درجة حرارة الفترة | ± 0.01%FS/°C ((> 100KPa) ، ± 0.02%FS/°C (≤ 100Kpa) |
| درجة حرارة التعويض | 0-50 درجة مئوية ((0-10KPa ، 0-20KPa) ، 0-70 درجة مئوية ،-10-70 درجة مئوية |
| درجة حرارة العمل | -30°C~80°C |
| درجة حرارة التخزين | -40°C~100°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | آمنة بطبيعتها وقوية ضد الانفجارات |
| تصنيف الحماية | IP65 |
| الوزن | ~ 0.45 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
|---|---|---|
| 4×20mA | 1230VDC | 2/3/4 سلك |
| 010/20mA |
3 أسلاك |
|
| 0/1 5 فولت | ||
| 0.5 4.5 فولت | 5VDC |
| نصائح الطلبمن جهاز استشعار الضغط التفاضلي |
1عند اختيار المنتج، يرجى التأكد من أن الوسط المقاس متوافق مع أجزاء المنتج المتصلة.
2لضمان التشغيل الموثوق به ، يوصى بتركيب مجموعة من ثلاثة صمامات بين نقطة القياس والجهاز الإرسالي ،ضمان تطبيق ضغط بطيء ومتساوٍ على غرف الضغط الإيجابي والسلبي في جهاز الإرسال.
3أثناء التثبيت، يُنصح بوضع واجهات الضغط في كلا الطرفين أفقيًا لتقليل تأثير موقع التثبيت على المنتج.
4لمتطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي القوي، أو تداخل الترددات الراديوية،يرجى إبلاغ شركتنا وتحديد هذه المتطلبات في النظام
| دليل الطلبمن جهاز استشعار الضغط التفاضلي | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| DII | ناقل الضغط التفاضلي | |||||||
| نطاق القياس | 0-10KPa......~2MPa | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 010VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 4.5VDC | |||||
| S4 | 010mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 ذكر | |||||||
| J2 | G1/2 ذكر | |||||||
| J3 | G1/4 الذكور | |||||||
| J4 | 1/2 NPT الذكر | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| د | الضغط التفاضلي | |||||||
