جهاز استشعار ضغط الحجاب الحاجز DN25
Product Details
| النموذج رقم: | BP93420-IIIFL | إمدادات الطاقة: | من 9 إلى 36 فولت تيار مستمر |
|---|---|---|---|
| أخرج: | 4-20 مللي أمبير مع شاشة LCD LED | نوع الضغط: | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| النطاق: | 0-35 كيلو باسكال ~ 20 ميجا باسكال | نوع الهيكل: | مستشعر ضغط الحجاب الحاجز |
| وسط القياس: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ |
| تصنيف الملكية الفكرية: | IP65 | التخصيص: | متاحة OEM و ODM |
| إبراز |
جهاز استشعار ضغط الحجاب الحاجز,مستشعر ضغط الحجاب الحاجز DN25,ناقل الضغط السائل المقاوم للضغط,Flush Diaphragm Pressure Sensor DN25,Liquid Piezoresistive Pressure Transmitter |
||
Product Description

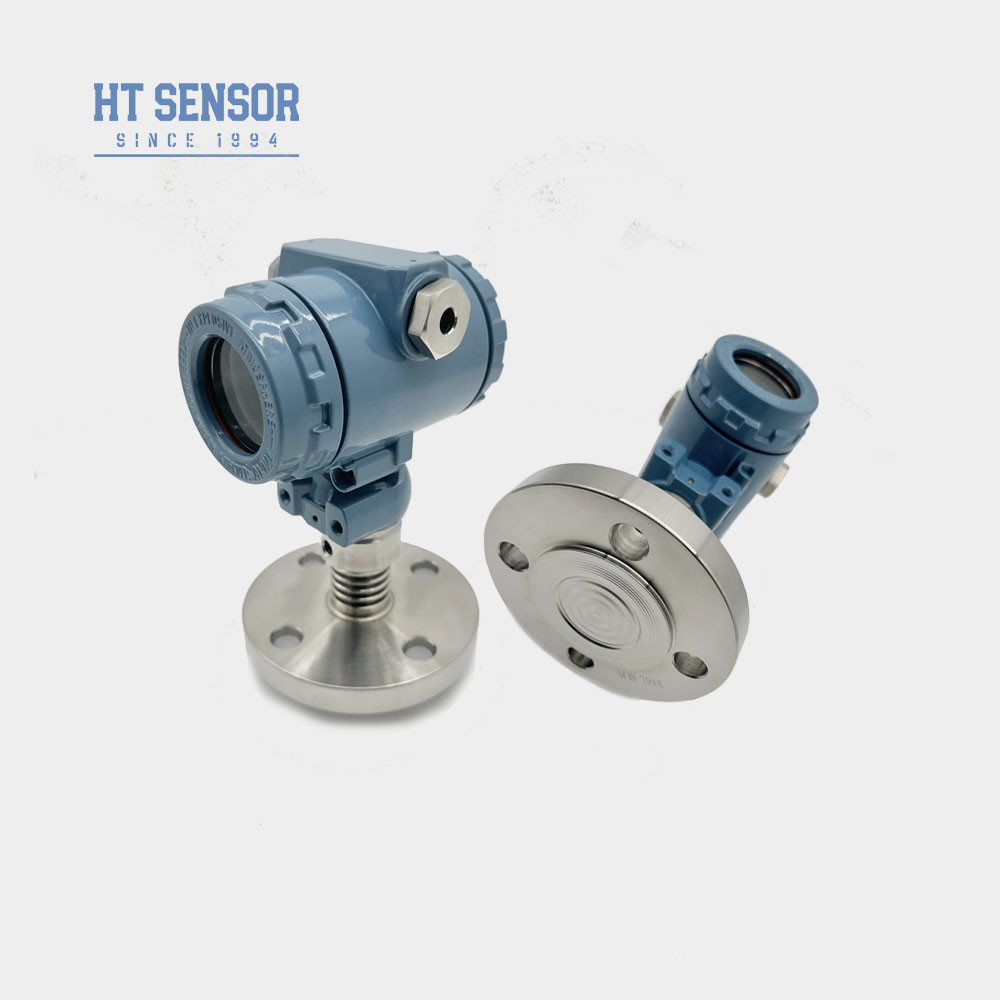

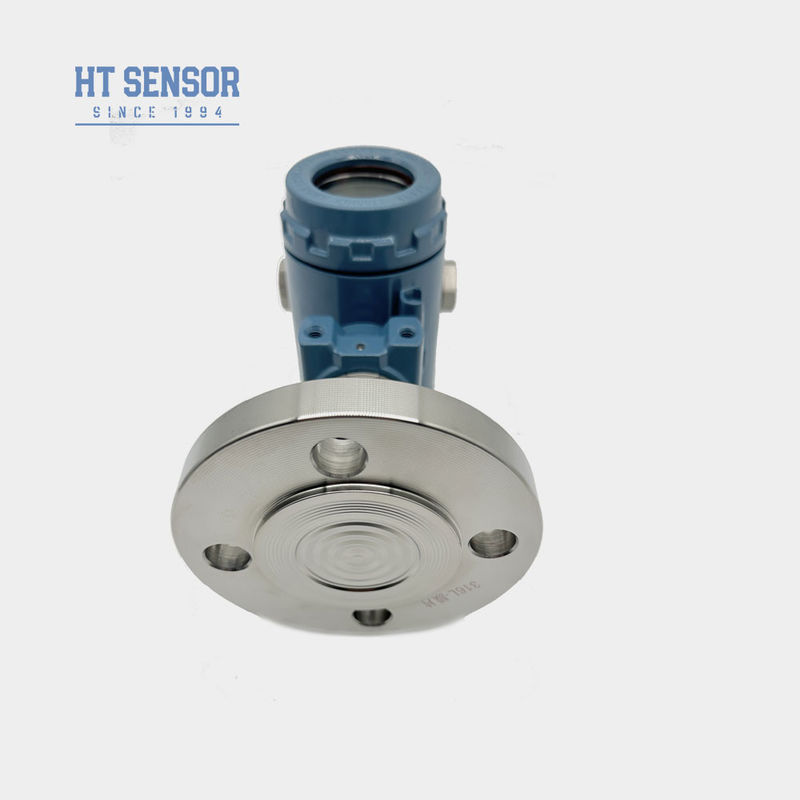

جهاز نقل الضغط المقاوم للضغط جهاز استشعار ضغط الحجاب الحاجز DN25 جهاز استشعار الحجاب الحاجز
جهاز نقل الضغط BP93420-IIIFL
إدخال جهاز استشعار ضغط الحجاب الحاجز:
جهاز إرسال الضغط BP93420-III-FL يستخدم النواة المملوءة بالزيت من سلسلة HT السيليكون المقاومة كعنصر قياس للإشارة.يعتمد اتصال العملية لحام مباشر من الحجاب الحاجز العزل 316L والشريحة مطابقة لضمان دقة قياس الضغطيمكن أن يتكيف المغسلة الحرارية المخصصة مع البيئات ذات درجات الحرارة العالية.دائرة معالجة الإشارة الموجودة داخل علبة الفولاذ المقاوم للصدأ يحول إشارة المستشعر إلى إشارة خروجا قياسيةلقد خضع المنتج بأكمله لاختبارات صارمة وفحص الشيخوخة للمكونات والمنتجات شبه النهائية والمنتجات النهائية ، مما يضمن أداءً مستقراً وموثوقاً به.
| معايير الأداء | |
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت 35 كيلو بايت... 1 مبا |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25°C | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| قابلية التكرار والهستيريس | 0.02% F.S. ((النوع) 0.05% F.S. ((الحد الأقصى) |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((النموذجية) ± 0.2%F.S/year ((الحد الأقصى) |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70°C ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20°C~80°C |
| درجة حرارة التخزين | -40°C~120°C |
| اهتزاز | 10g،55Hz 2kHz |
| مواد السكن | 304316 لتر |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 4 كجم |
خصائص المنتججهاز استشعار ضغط الحجاب الحاجز:
- 1نطاق قياس واسع، خيارات مختلفة لواجهات الضغط
- 2خيارات إشارة الخروج المتنوعة
- 3. قابل للتعديل الصفر والكامل
- 4دقة عالية، العديد من اتصالات العملية العقيمة
تطبيقاتجهاز استشعار ضغط الحجاب الحاجز:
- مناسبة لقياس الغازات والسوائل غير السامة مع 316L.
- الصناعات الطبية والصيدلانية الحيوية ونظافة الأغذية لمعالجة العقم.
- تستخدم في صناعات الورق والكيماويات، وكذلك لمستوى مياه الصرف الصحي والمشروبات.
| إشارة الخروج ofجهاز استشعار ضغط الحجاب الحاجز | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلبfجهاز استشعار ضغط الحجاب الحاجز |
- 1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع جزء الاتصال بالمنتج.
- 2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
- 3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
- 4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
- 5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
- 6طول الكابل الافتراضي هو 1.5m وهناك ثلاثة أنواع من المواد للاختيار من بينها. إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد الكابل البولي إيثيلين.إذا كنت بحاجة إلى مواد مختلفة للأسلاك، من فضلك حدد ذلك في نموذج الطلب.
- 7في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلبجهاز استشعار ضغط الحجاب الحاجز | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
أسئلة شائعة عنجهاز استشعار ضغط الحجاب الحاجز:
1س: ما هي خصائص جهاز استشعار ضغط الحجاب الحاجزأجهزة إرسال؟
الجواب: دقة عالية، متانة، وأداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمة OEM و ODM.
3س: ما هي قدرة الإنتاج الخاصة بك؟
أ: منشآتنا التصنيعية قادرة على إنتاج ما يصل إلى 30,000 جهاز إرسال لجهاز استشعار الضغط في الشهر، لذلك نحن قادرون تماما على تلبية احتياجات الطلبات على نطاق واسع.من المستحسن الاتصال بفريق المبيعات لدينا مسبقاً لضمان تسهيل الإنتاج وتخطيط التسليم.
4السؤال: ما هي فترة التسليم النموذجية؟
ج: 5~8 أيام عمل للنماذج القياسية. المنتجات المخصصة قد تختلف.
5السؤال: كيف يتم تسعير المنتجات؟ هل هناك أي خصومات؟
ج: أسعار تنافسية مع خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هو ضمان منتجاتك؟ وخدمة ما بعد البيع؟
ج: وقت الضمان لدينا هو 24 شهرا بعد الشحن، وبعد البيع لدينا سوف تجيب مع أسئلتك في 24hrs، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
