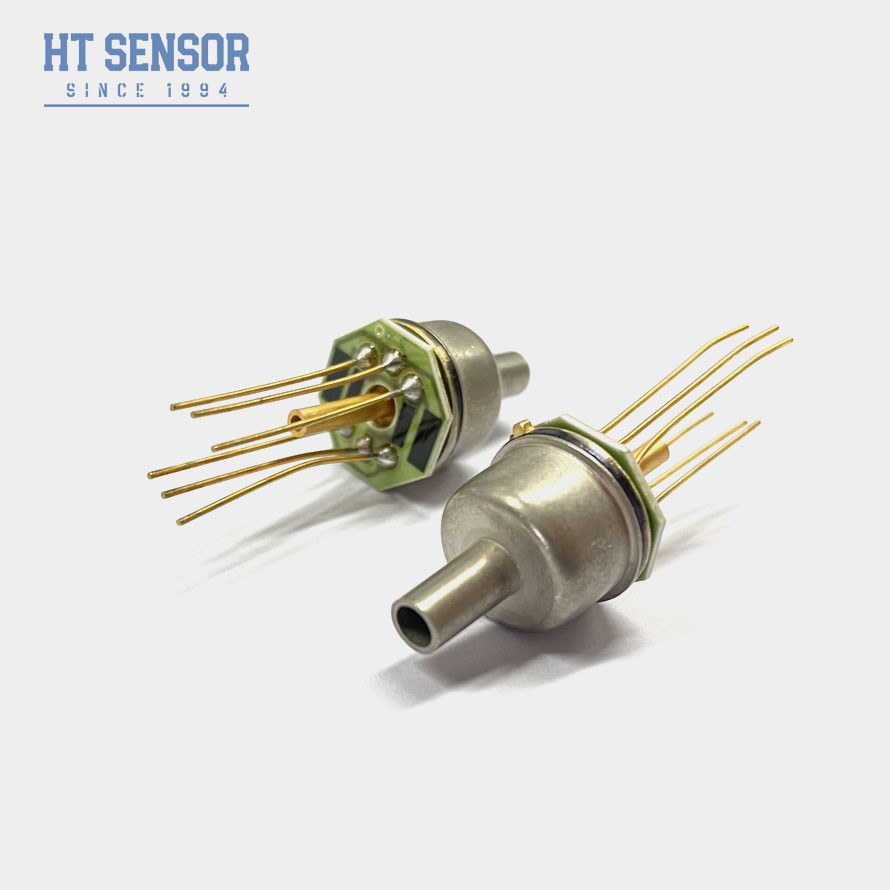

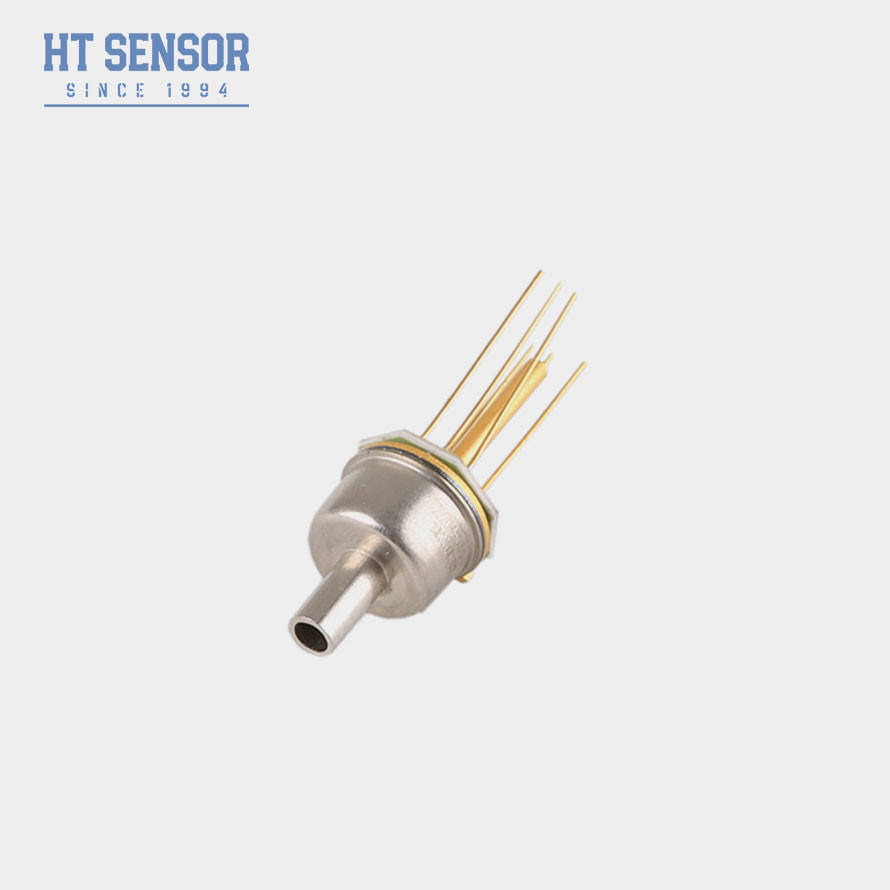

مستشعر ضغط أنبوب نحاسي سيليكون لقياس ضغط الغاز للهواء أو الغاز
Product Details
| رقم الموديل: | HT12 | نوع الموضوع: | TO8 |
|---|---|---|---|
| نوع الأسلاك: | إبرة كوفار مطلية بالذهب | قياس وسيط: | الهواء الغازي |
| يتراوح: | 0-10kpa~1000kpa | الإخراج: | إشارة التناظرية |
| قوة: | 1.5ma | رمز النظام المنسق: | 9026209090 |
| ل: | جهاز إرسال ضغط السيليكون المنتشر | التخصيص: | متاحة OEM و ODM |
| إبراز |
1مستشعر ضغط السيليكون,أجهزة استشعار الضغط الصلبة للأنابيب النحاسية,أجهزة استشعار لقياس ضغط الغاز 10KPa,Copper Tube Silicon Piezoresistive Pressure Sensor,10KPa Gas Pressure Measurement Sensor |
||
Product Description
جهاز استشعار ضغط الأنبوب النحاسي السيليكوني جهاز استشعار قياس ضغط الغاز
جهاز استشعار الضغط المقاوم للضغط من السيليكون HT12 هو عنصر السيليكون الواسع الاستقرار المعبأ بتقنية تغليف TO8 المتقدمة.القلب غير المملوء بالزيت يتجنب خطأ الملف ويحسن بشكل كبير من استقرار النطاق الصغيرولذلك، فإنه له تأثير جيد على قياس ضغط الغاز الجاف غير التاكل.
خصائص المنتج لجهاز استشعار الضغط من السيليكون:
- نطاق القياس واسع من 0 إلى 10KPa إلى 2Mpa.
- موثوقية عالية، استقرار جيد.
- تكنولوجيا تغليف TO8
- تطبيقات الطيران والفضاء
التطبيقاتمن جهاز استشعار الضغط من السيليكون:
- تم قياس ضغط الغاز الجاف غير المآكل.
- نظام التحكم الهوائي التطبيقات الطبية الطبية الحيوية
- أجهزة التحكم في التكييف
- الطيران الجوي الفضائي المتعلق بهدف التجربة.
- إمدادات الطاقة: ≤2mA DC (معتاد 1.5mA DC)
- عائق المدخل: 3KΩ ~ 6KΩ
- عائق الخروج:2.5KΩ~6KΩ
- الاتصال الكهربائي:دبابيس كوفار مطلية بالذهب أو أسلاك عالية درجة الحرارة بطول 100 مم
| معايير الأداءمن جهاز استشعار الضغط من السيليكون: | ||||||
| نطاق القياس | مقاس ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | ||||
| مطلقة ((A)) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| النوع | ماكس | الوحدة | ||||
| خطية | ± 0.15 | ± 0.3 | %F.S | |||
| التكرار | 0.05 | 0.1 | %F.S | |||
| التهاب النفس | 0.05 | 0.1 | %F.S | |||
| الصفر منخفضة الخروج | 0±1 | 0±2 | mV | |||
| الناتج الكامل | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| صفر التبديل الحراري | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| درجة حرارة كاملة | ≤20KPa | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | %F.S | |||
| معالجة مؤقتة | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| درجة حرارة العمل | -20~80 | oC | ||||
| درجة حرارة التخزين | -40~125 | oC | ||||
| الحمل الزائد المسموح به | خذ القيمة الأصغر بين 3 أضعاف المقياس الكامل أو 4MPa | |||||
| ضغط الانفجار | 5 أضعاف المقياس الكامل | |||||
| الاستقرار على المدى الطويل | 0.2 ٪ | الميزانية/سنة | ||||
| مادة الحجاب الحاجز | 316L | |||||
| مقاومة العزل | ≥200MΩ 100VDC | |||||
| اهتزاز | لا يوجد تغيير في ظل ظروف 10gRMS، 20Hz إلى 2000Hz | |||||
| الصدمة | 100 غرام، 11 ثانية | |||||
| وقت الاستجابة | ≤1ms | |||||
| الوزن | ~ 12.5 غرام | |||||
| يتم اختبار المعلمات في الظروف التالية: تيار ثابت 1.5mA ودرجة حرارة محيطية 25 °C | ||||||
| المخطط البناء | |
| البعد | |
| الاتصال الكهربائي والتعويض |
|
|
| نصائح الطلب |
3إذا كانت الوسيلة قيد الاختبار غير متوافقة مع الشريحة ومواد الهيكل (316L) ، يجب تقديم تعليمات خاصة عند وضع الطلب.
4تجنب الضغط على الجزء الداخلي من جهاز الاستشعار بأيديك أو بأشياء حادة لتجنب تشوه الحجاب الحاجز أو اختراقه وتلف النواة.
5أبقي منفذ الضغط في قلب القياس مفتوحاً للجو لمنع دخول الماء أو بخار الماء أو الوسائط المآكلة إلى غرفة الضغط السلبي في قلب القياس.
6إذا تغير أي دبوس، الرجوع إلى الملصق على السلك الأساسي الفعلي.
