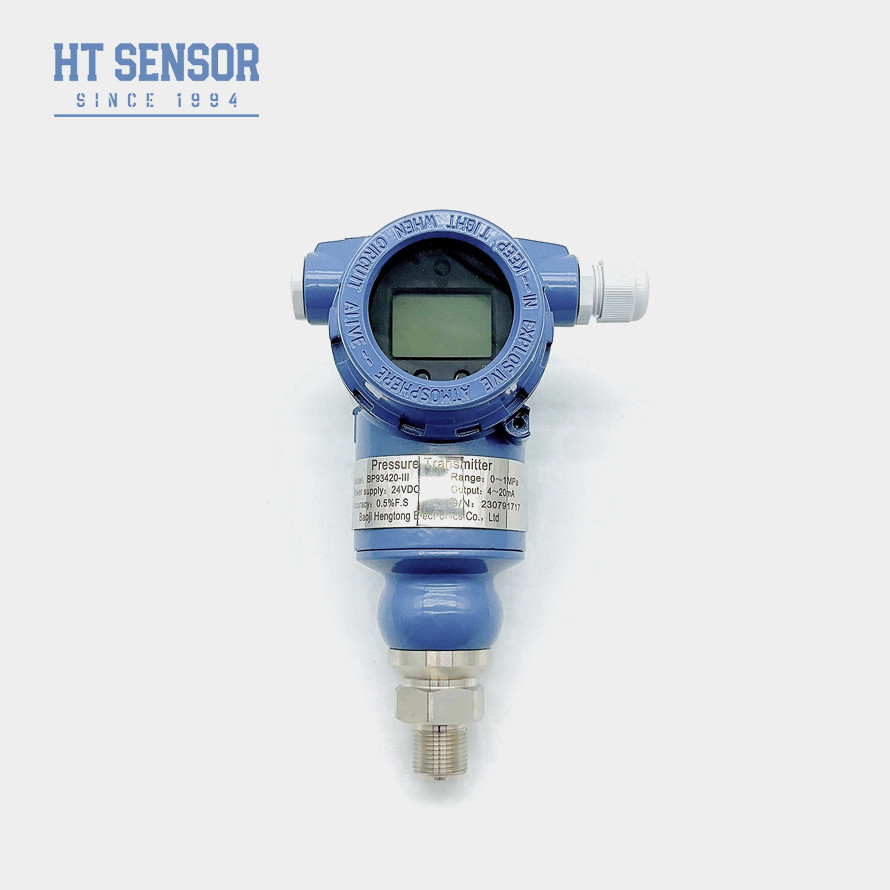

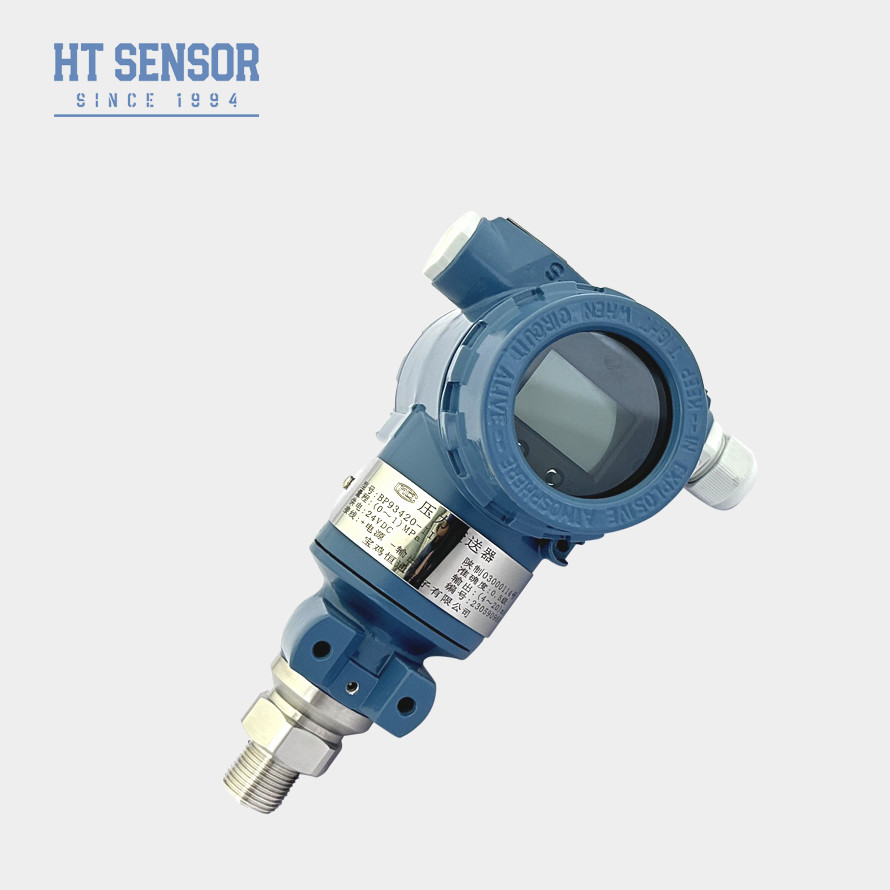

جهاز استشعار الضغط الصناعي عالي الاستقرار BP93420-III جهاز إرسال ضغط رقمي
تفاصيل المنتج
| رقم الموديل: | BP93420-III | قوة: | 12-36 فولت تيار مستمر |
|---|---|---|---|
| الإخراج: | علبة 4-20mA مع HART OR RS485 | وزن: | ~ 0.8 كجم |
| نوع الضغط: | المقياس، الضغط المطلق، الضغط المختوم | أصل: | باوجي ، الصين |
| رمز النظام المنسق: | 9026201090 | نوع الهيكل: | جهاز إرسال الضغط |
| قياس المتوسطة: | سائل، غاز، صمغ للمشروبات وما إلى ذلك | درجة الدقة: | 0.5٪ ف.س. 0.25٪ ف.س. |
| نطاق الضغط: | - 100kpa... 0kpa ~ 10kpa... 60MPa | ||
| إبراز |
جهاز نقل الضغط الذكي للمشروبات,ناقل الضغط الرقمي 36VDC,مستشعر الضغط الصناعي RS485 |
||
وصف المنتج
BP93420-III جهاز إرسال الضغط الرقمي جهاز إرسال أجهزة استشعار الضغط الصناعي عالية الاستقرار
BP93420-IIIمستشعر الضغط الصناعي
إدخالمستشعر الضغط الصناعي:
BP93420-III جهاز إرسال مستشعر الضغط الصناعي يتكون من وحدة مستشعر الضغط ولوحة دائرة ذكية. جزء المستشعر الذكي يتضمن مستشعر ضغط السيليكون،دائرة اكتشاف الحجاب الحاجز القياسيةجهاز استشعار درجة الحرارة و دائرة تعويض درجة الحرارةتتكون لوحة الدوائر الذكية من جهاز تحكم كمبيوتر صغير ودوائر محيطية لإكمال تحويل إشارات الضغط إلى إشارات كهربائيةتستخدم في الصناعة لقياس ضغط السوائل أو الغازات أو البخار.
خصائص المنتجمنمستشعر الضغط الصناعي:
1نطاق قياس واسع، وأشكال واجهة الضغط المتنوعة، ومستوى حماية IP65.
2أشكال إشارة الخروج المختلفة، قابلة للتعديل والعرض.
3نقطة الصفر القابلة للتعديل ومقياس كامل
4يستخدم النواة السيليكون المنتشر عالية الدقة و عالية الأداءأجهزة استشعار الضغط المقاومة للضغط
التطبيقاتمنمستشعر الضغط الصناعي:
1مناسبة لقياس ضغط الغازات السائلة غير السامة في 316L الفولاذ المقاوم للصدأ.
2البترول، الكيمياء، المعادن، الطاقة، والهيدرولوجيا.
3قياس الضغط والتحكم فيه في بيئات صناعية خارجية قاسية.
4تستخدم في أنظمة التحكم الهيدروليكية والهوائية.
| معايير الأداءمستشعر الضغط الصناعي | |
| نطاق القياس | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع الضغط | الضغط المقياسي، الضغط المطلق، الضغط المغلق |
| الحمل الزائد | ≤ 1.5 مرة من النطاق المسمى |
| الدقة @ 25oC | ±0.25% (العادي) ±0.5% (الحد الأقصى) |
| التكرار | ≤ ± 0.1% FS |
| التهاب النفس | ≤ ± 0.1% FS |
| الاستقرار على المدى الطويل | ± 0.1%F.S/year ((معتاد) ± 0.2%F.S/year ((الحد الأقصى |
| الانحراف في درجة حرارة النقطة الصفرية | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| الانحراف الحراري على نطاق كامل | ± 0.02%F.S/oC ((≤100KPa) ± 0.01%F.S/oC ((>100KPa) |
| استجابة التردد | 2.4Khz |
| درجة حرارة التعويض | 0-70oC ((≤10mpa، قابلة للتخصيص) |
| درجة حرارة العمل | -20 درجة مئوية إلى 80 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ 120 درجة مئوية |
| اهتزاز | 10g،55Hz ~ 2kHz |
| مواد السكن | سبيكة الألومنيوم |
| مادة الحجاب الحاجز | 316L |
| مقاومة العزل | 100MΩ 100VDC |
| تصنيف مقاومة للانفجار | إكس إيه آي سي T6 Ga |
| تصنيف الحماية | IP65 |
| مهرجان الحلقة | مطاط الفلور |
| الوزن | ~ 1.2 كجم |
| إشارة الخروج | فولتاج التغذية | نوع الإخراج |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 سلك |
| 0 ~ 10 / 20mA | 3 أسلاك |
|
| 0/1 ~ 5 فولت | ||
| 0/1~10 فولت | ||
| 0.5 إلى 4.5 فولت | 5VDC | |
| بروتوكول الاتصال RS485 | 3.6 ~ 30 فولت / بطارية | 4 أسلاك |
| نصائح الطلب |
1عند اختيار المنتج، يرجى التأكد من أن الوسيط المختبر متوافق مع جزء الاتصال بالمنتج.
2عند وضع الطلب، يرجى ملاحظة أن المنتجات المقاومة للانفجار لا تشمل رؤوس العرض الرقمي.
3عند طلب جهاز إرسال مع رأس شاشة LCD أو LED ، يجب ألا يكون مصدر الطاقة للجهاز أقل من 20VDC.
4لضمان التشغيل الموثوق به للمنتج ، ينصحك بتثبيت أجهزة حماية من البرق في الموقع والتأكد من أن المنتج وإمدادات الطاقة موثوق بها.
5نطاق درجة حرارة التشغيل المسموح بها للخاتم O من المطاط الفلوريني هو -20 °C ~ 250 °C. عندما تكون درجة حرارة التشغيل للمنتج أقل من -20 °C ، يجب اختيار حلقة الختم من نوع EPDM O.
6. لا يتم تضمين الكابل بشكل افتراضي. عند الحاجة إلى خطوط الكابلات الداعمة: إذا لم تكن هناك تعليمات خاصة، يمكن استخدام مواد كابل البولي إيثيلين. إذا كنت بحاجة إلى مادة كابل مختلفة،يرجى تحديده في نموذج الطلب.
7في حالة متطلبات خاصة مثل الاهتزاز القوي، قوة الاصطدام الفوري، التداخل الكهرومغناطيسي أو RF القوي، يرجى إبلاغنا وإشارة في النظام.
| دليل الطلب | ||||||||
| BP93420XX | ناقل الضغط | |||||||
| الرمز | المخطط البناء | |||||||
| IB | ناقل الضغط العام | القرن التاسع | عرض جهاز نقل الضغط | |||||
| إيه | جهاز نقل ضغط الطيران المقاوم للصدمات | IIC/III | الصناعية العامة/ جهاز إرسال الضغط على الشاشة | |||||
| إذا | ناقل الضغط المقاوم للرطوبة | IIE/IIIE | جهاز نقل الضغط العام / العرض | |||||
| في | مكيف الهواء جهاز نقل ضغط مخصص | |||||||
| IC | ناقل الضغط عالي الحرارة | |||||||
| IQ/IQT | الحجاب الحاجز الكبير / ناقل الضغط عالي درجة الحرارة | |||||||
| نطاق القياس | - 100 كيلو بايت... 0 كيلو بايت ~ 35 كيلو بايت... 3.5MPa | |||||||
| (0-X) Kpa أو MPa | إكس: يشير إلى نطاق القياس الفعلي | |||||||
| الرمز | إمدادات الطاقة | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | غيرها | |||||||
| الرمز | إشارة الخروج | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| الرمز | اتصال الضغط | |||||||
| J1 | M20 × 1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | غيرها | |||||||
| الرمز | الاتصال الكهربائي | |||||||
| B1 | هيرشمان | |||||||
| B2 | مغلق PG7 | |||||||
| B3 | مخرج الكابلات المغلقة | |||||||
| B4 | 2088 غطاء صناعي | |||||||
| B5 | 2088 غطاء صناعي مع عرض | |||||||
| B6 | غيرها | |||||||
| الرمز | نوع الضغط | |||||||
| G | ضغط القياس | |||||||
| أ | الضغط المطلق | |||||||
| S | ضغط مرجعية مغلقة | |||||||
الأسئلة الشائعة:
1س: ما هي خصائص أجهزة إرسال أجهزة استشعار الضغط الخاصة بك؟
الجواب: دقة عالية ، متينة ، أداء ممتاز. التخصيص متاح.
2س: هل يمكنني تخصيص مواصفات خاصة؟
ج: نعم ، يمكن لمهندسيننا تخصيص المنتجات لتلبية الاحتياجات المحددة. نحن نقدم خدمات OEM و ODM.
3ما هي قدرة الإنتاج الخاصة بك؟
ج: منشأتنا الإنتاجية قادرة على إنتاج ما يصل إلى 30،000 جهاز إرسال أجهزة استشعار الضغط في الشهر، لذلك نحن مجهزون جيدا لتلبية احتياجات الطلبات على نطاق واسع.من المستحسن أن تتصل بفريق المبيعات لدينا مسبقاً لضمان جدول إنتاج وتسليم سلس.
4س: ما هو الوقت العام؟
ج: النموذج القياسي 5~8 أيام عمل. المنتجات المخصصة قد تختلف.
5س: كيف يتم تسعير المنتج؟ هل هناك أي خصومات؟
ج: أسعار تنافسية، خصومات للطلبات السائبة أو الشركاء على المدى الطويل.
6س: ما هي فترة الضمان لمنتجك؟ ماذا عن خدمة ما بعد البيع؟
ج: فترة الضمان لدينا هي 24 شهرا بعد التسليم، وسوف نرد على سؤالك في غضون 24 ساعة بعد البيع. بعد فترة الضمان، طالما أن المنتج الخاص بك لا يزال قيد الاستخدام،التوجيه عن بعد عبر شبكة الكمبيوتر الشخصي في أي وقت.هو 24 شهرًا بعد الشحن ، وسوف تجيب خدمة ما بعد البيع لدينا مع أسئلتك في 24 ساعة ، التعليمات عن بعد عن طريق شبكة الكمبيوتر هودائما متاحة.
